必要なとき、その場で測る。
走行前後の確認や、足回りのセットアップに。
アライメントをその場で測定・調整できます。
車高調を自分で替えるなら
アライメントも自分で。
車高調整やサスペンション交換後の1G締付、
キャンバー・トーの測定・調整まで。
自宅ガレージで、足回り作業を完結できます。
ホイールを外した状態で、
車両を支持したまま作業できます。
サーキットで
走行後の状態を確認し、次の走行に向けてその場でセットアップを変更。
テスト・開発で
変更前後を同じ測定環境で比較し、セッティングによる差を確認。
ショップ・チームで
車両や作業場所が変わっても、共通の測定環境で状態を管理。
測りたいのは、
変化が起きたそのとき。
- 車高やサスペンションを変更したとき
- タイヤやホイールを変更したとき
- 好タイムを記録した直後の状態を残したいとき
- 現場でトーやキャンバーを変更したとき
足回りの変更後や走行直後。
測定が後になれば、変更の効果を正しく比較できません。
測る。調整する。走る。また測る。
ホイールを外した状態で車両を支持し、測定・調整・再確認を繰り返せます。
01
測定・調整する
現在のトーやキャンバーを確認し、必要に応じて調整。
02
走行する
走行フィーリングとタイムを確認。
03
再測定する
走行後の数値を確認し、次の変更を判断。
❘ 同じ環境で繰り返すから、変更前後を比較できる。
用途に合わせて、
2つの方式から選べます。
求める精度と使い方に合わせて、

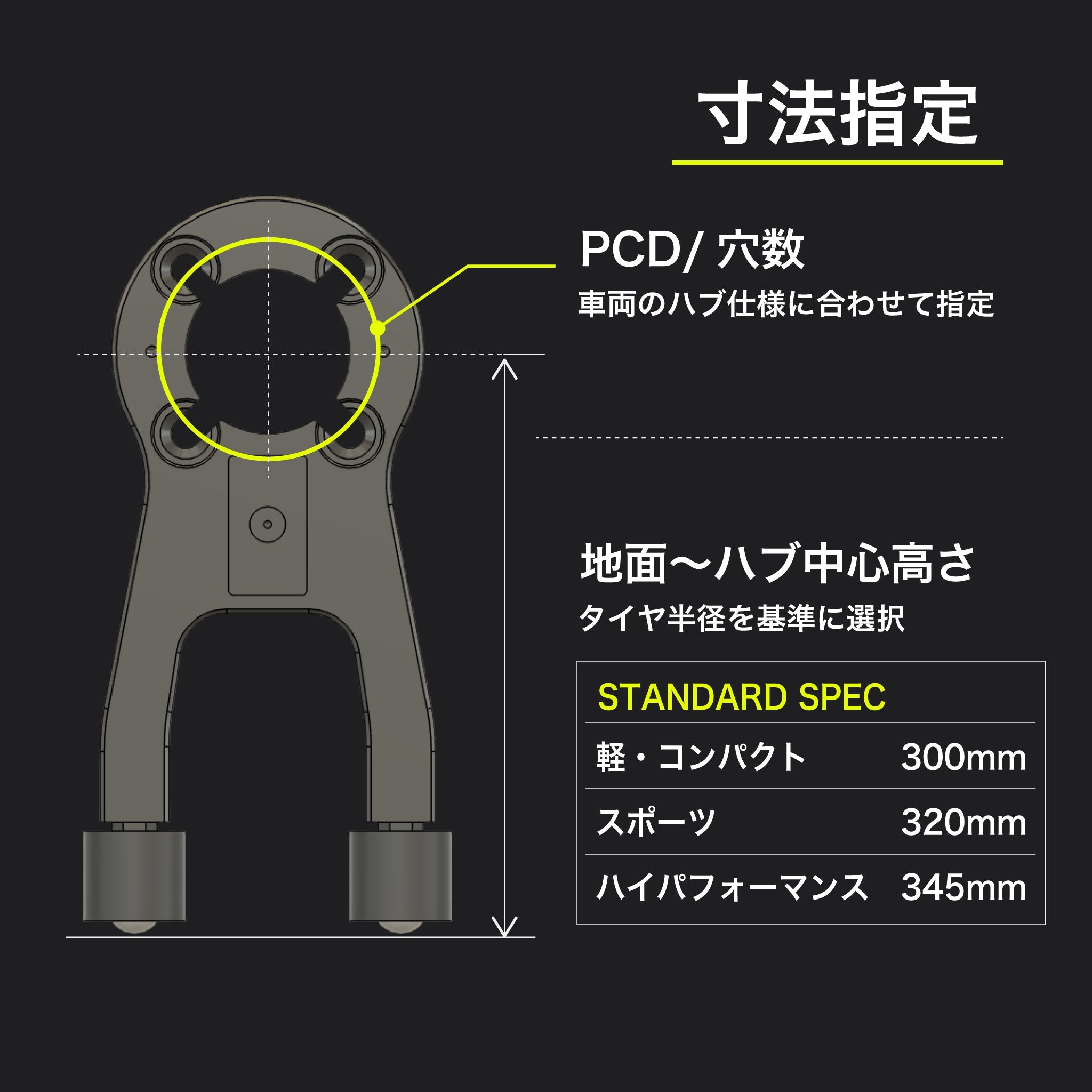

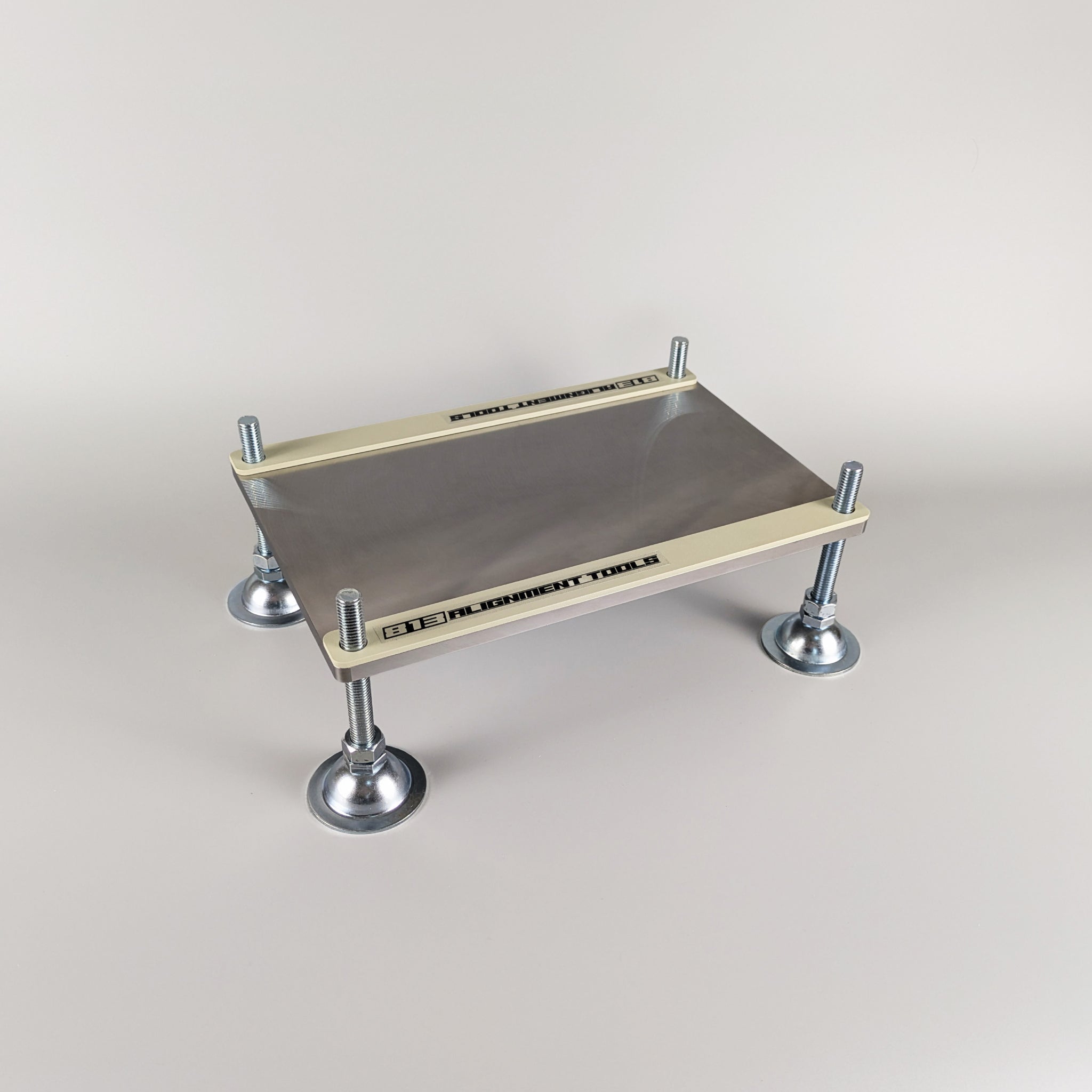

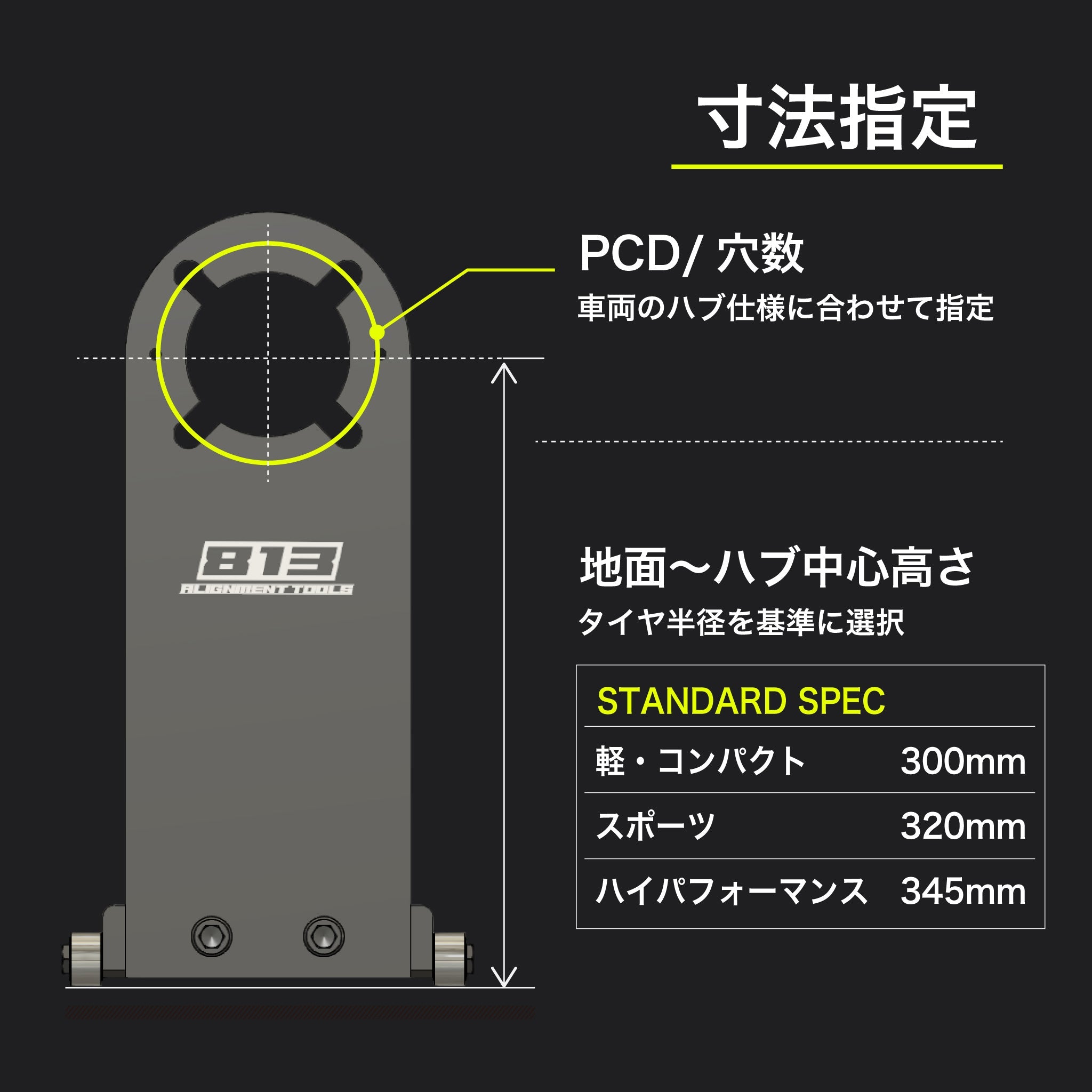

ダミーホイールとハブスタンドPLUSから選べます。
精度と専用設計を重視するなら、ダミーホイール。
導入しやすさと拡張性を重視するなら、ハブスタンドPLUS。
制作例・対応用途
車両と用途に合わせて
必要な仕様を設計します。
車両仕様だけでなく、使用環境や対応車種数まで確認し、用途に合った構成で製作します。

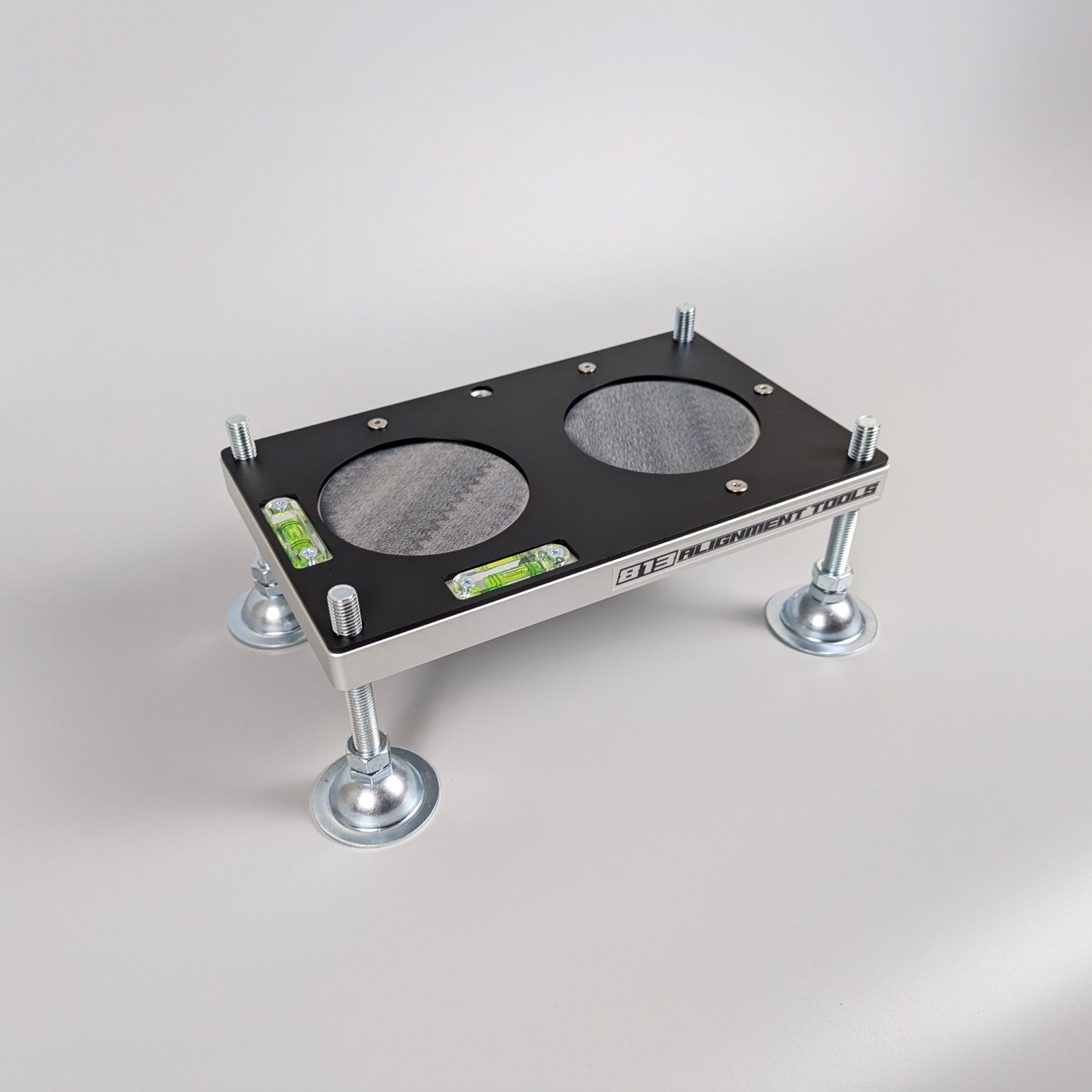

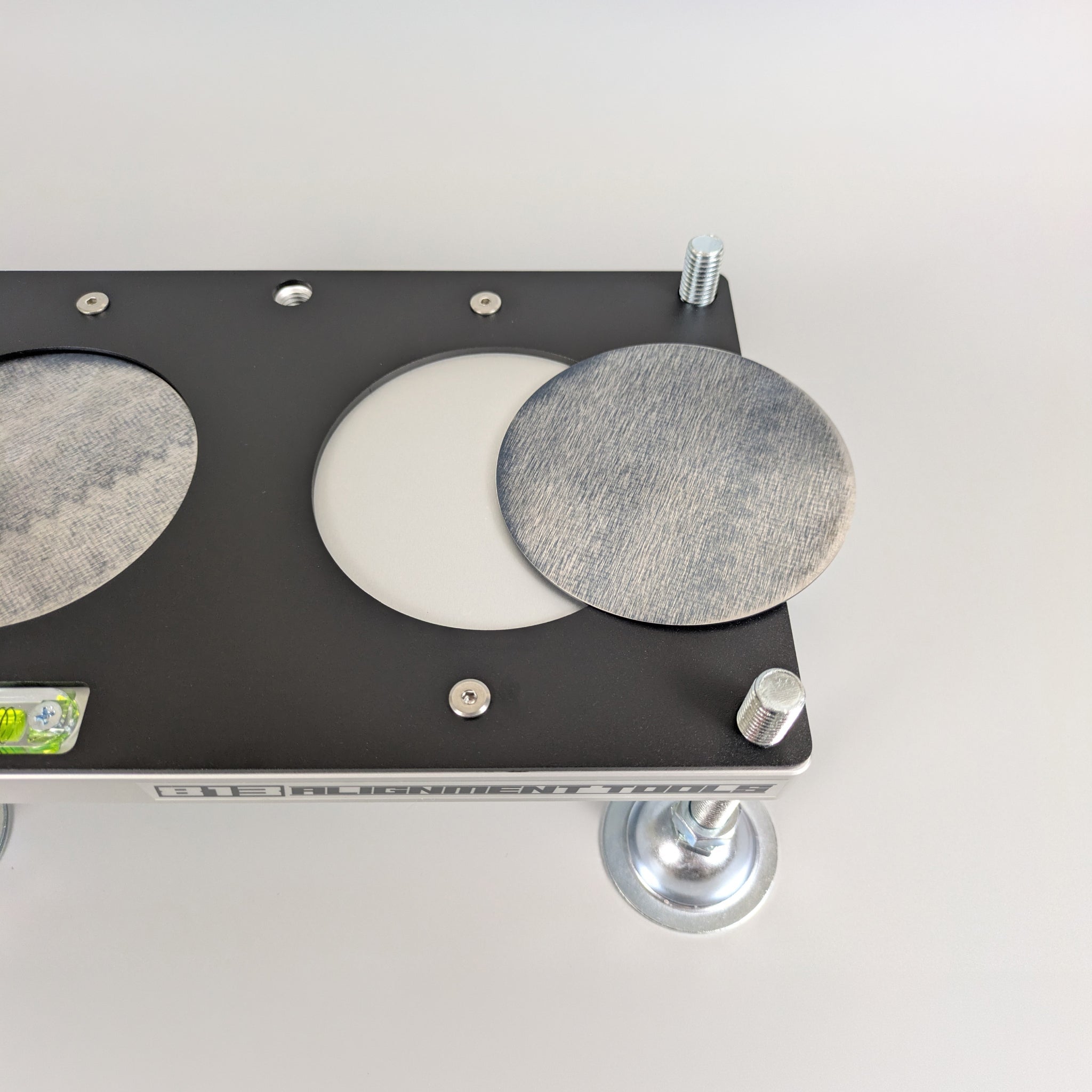

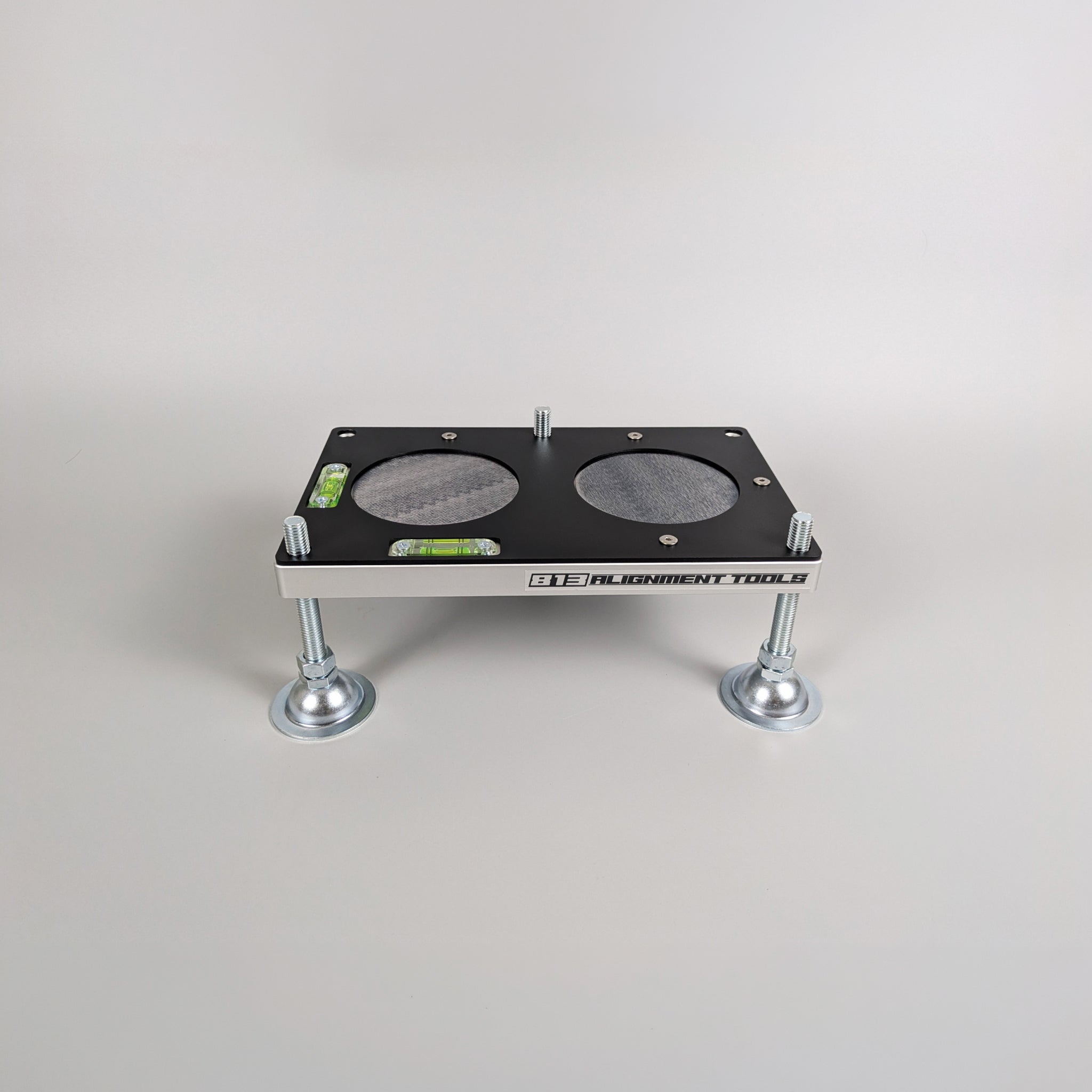

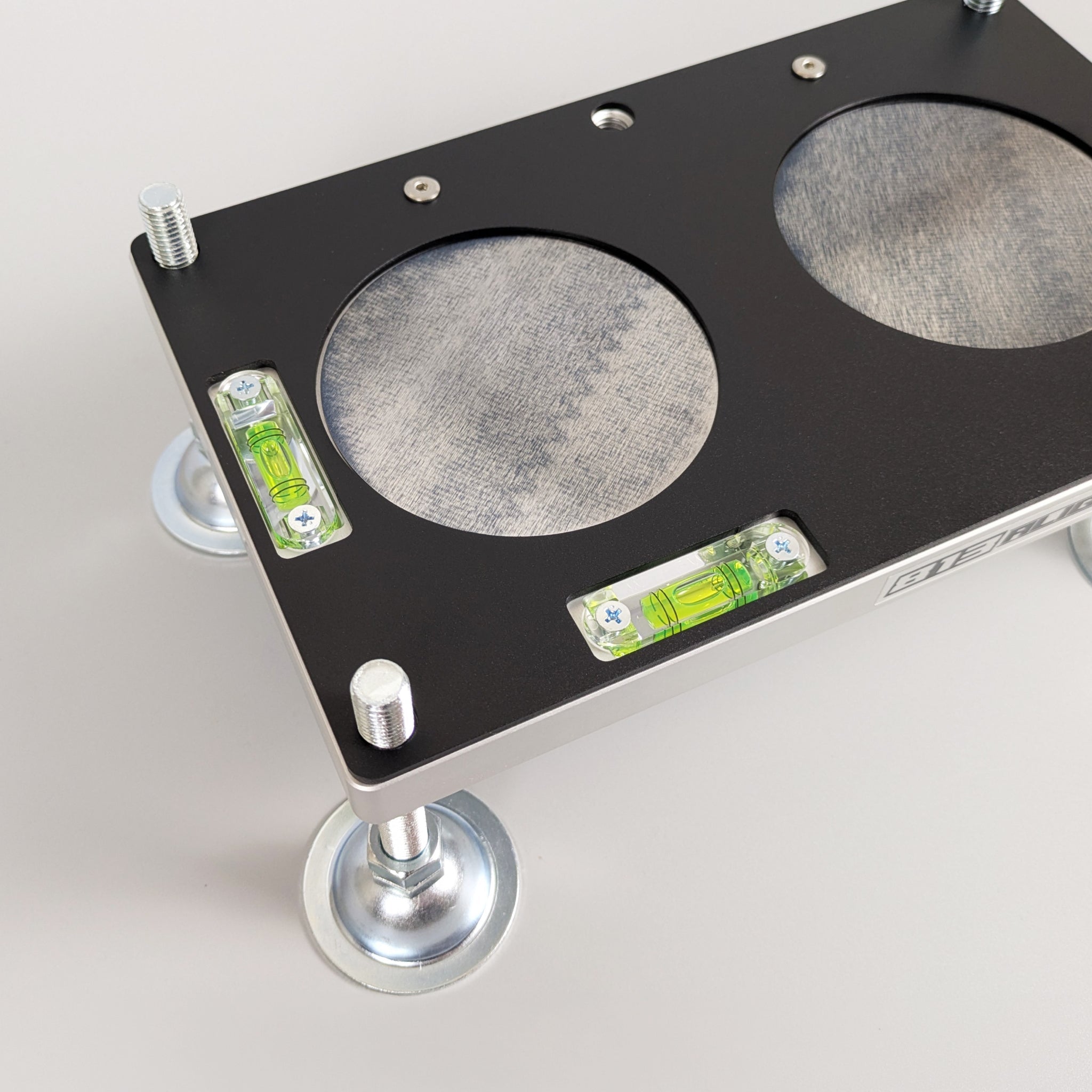

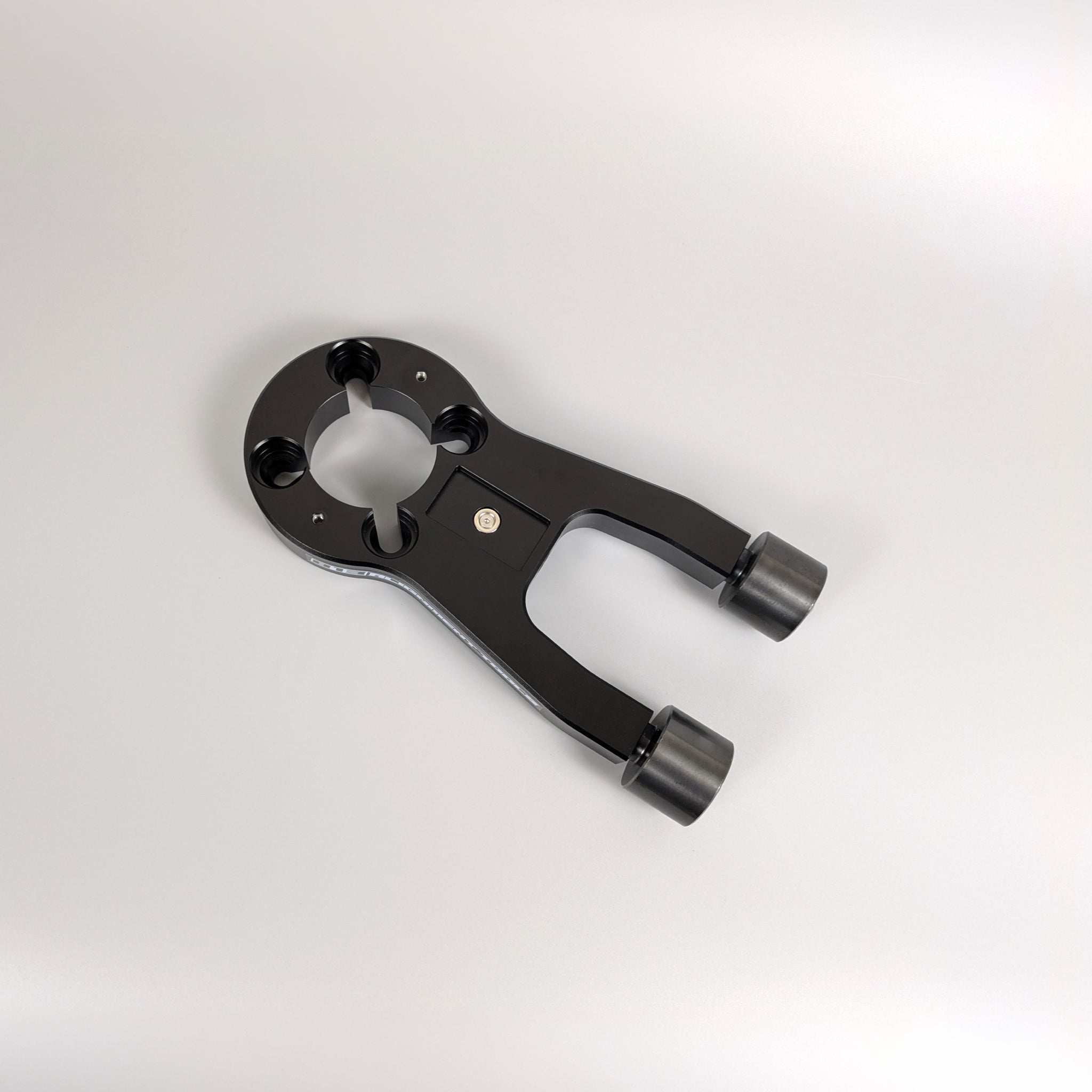

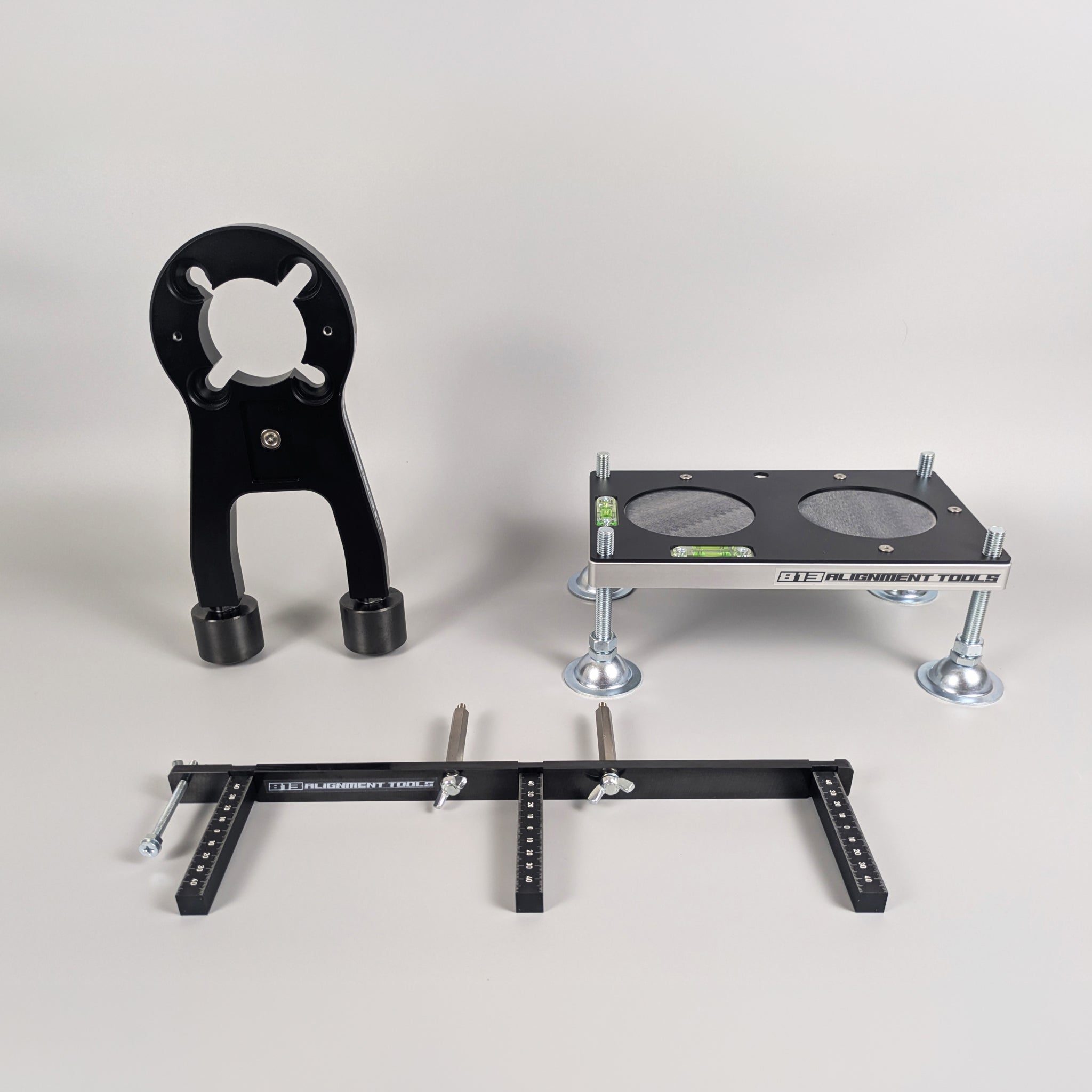

ダミーホイール
GR86ワンメイク
GR86カップカー向けに、
競技現場での測定・調整を想定して専用設計。
ダミーホイールMULTI
ヤリス＋その他国産車
ヤリスカップを主用途に、
PCD100／4穴・5穴、114.3／5穴へ対応。
複数の国産車で使える仕様としました。

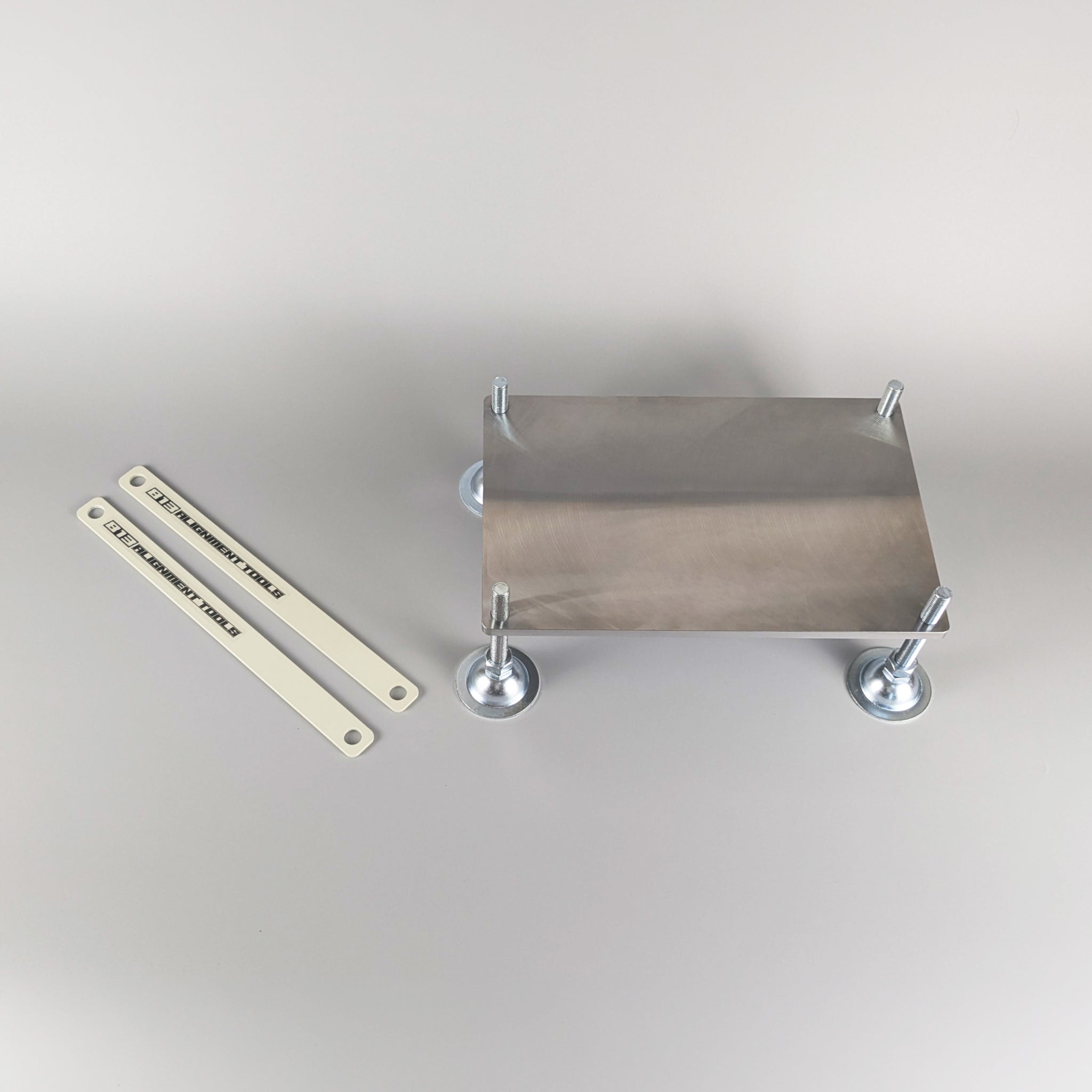

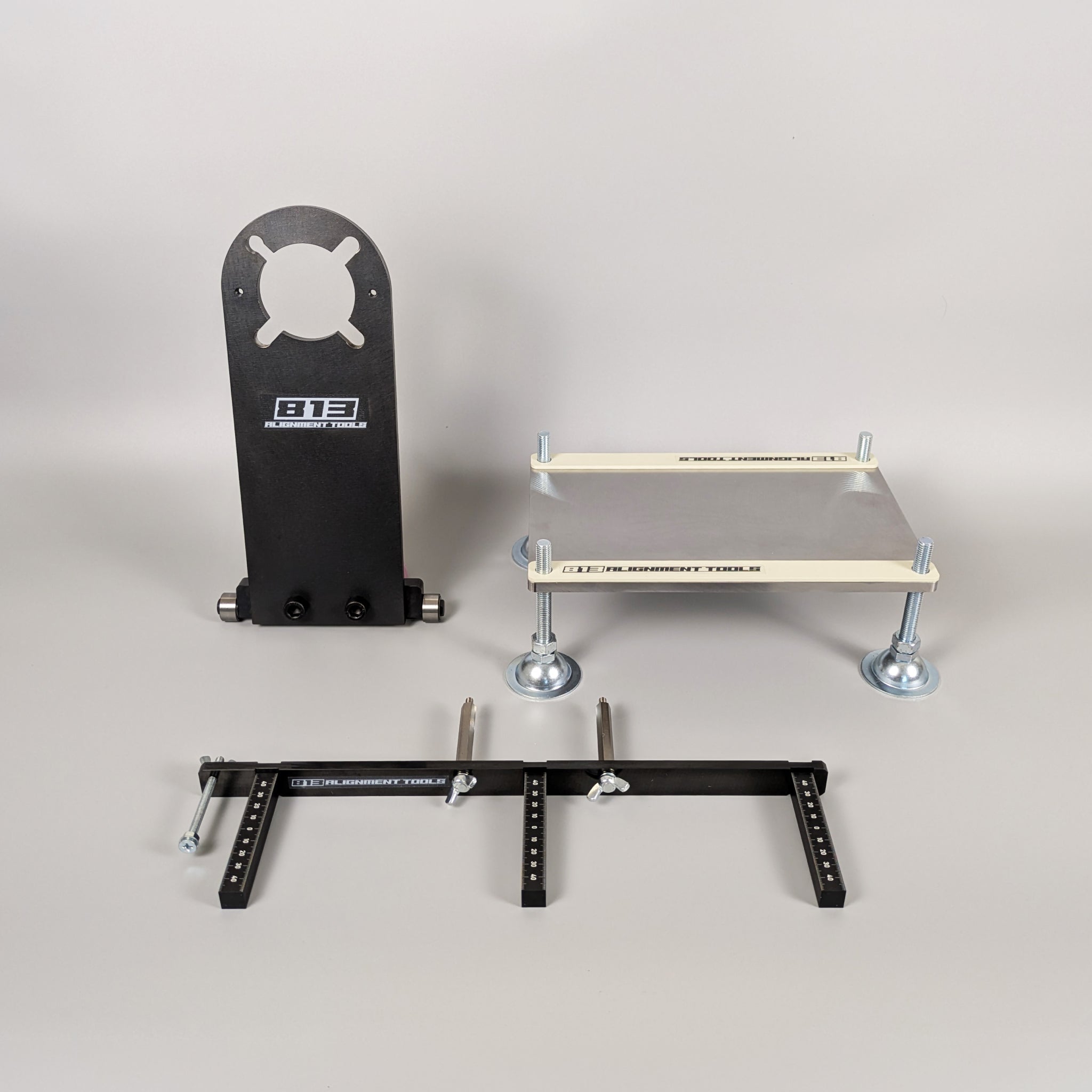

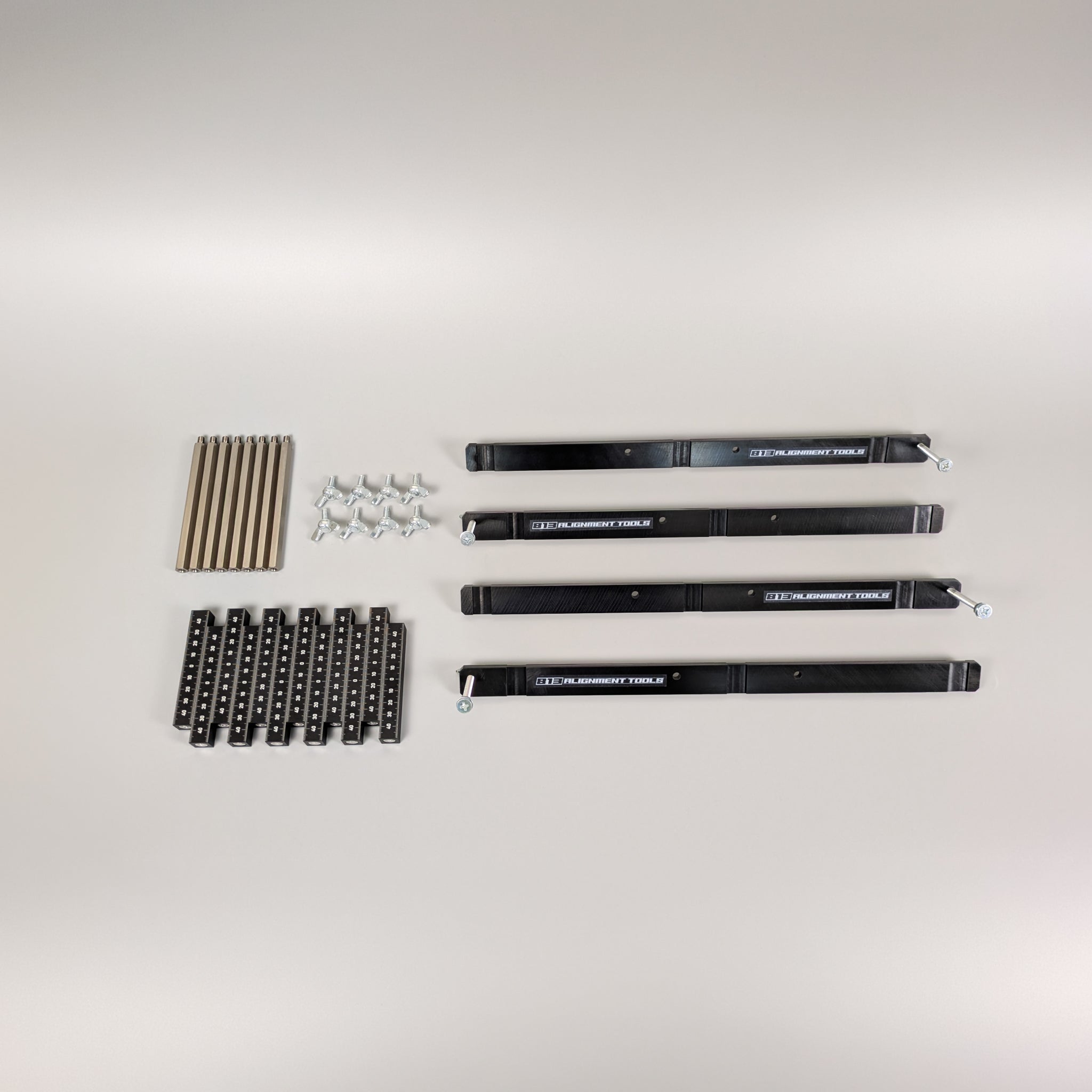

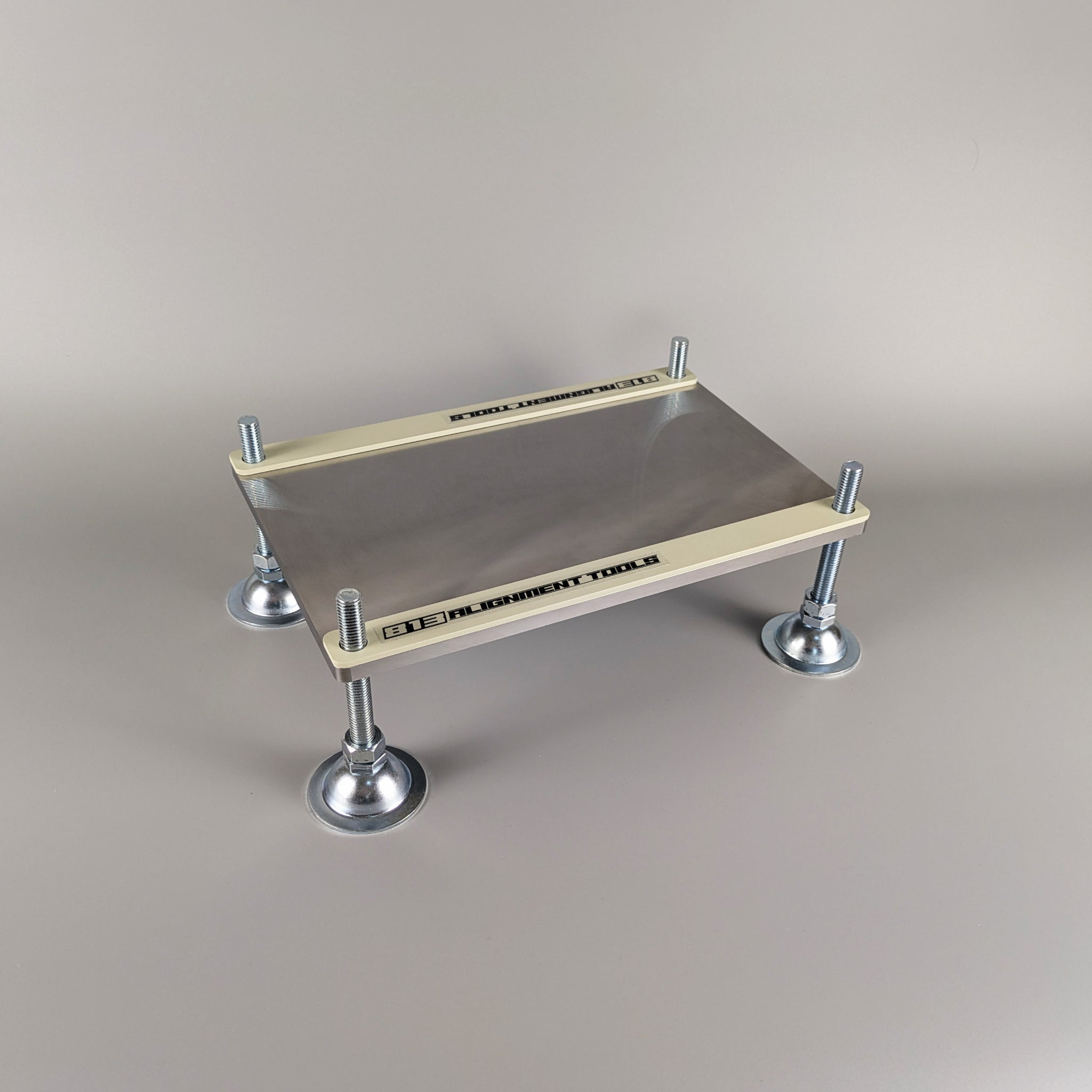

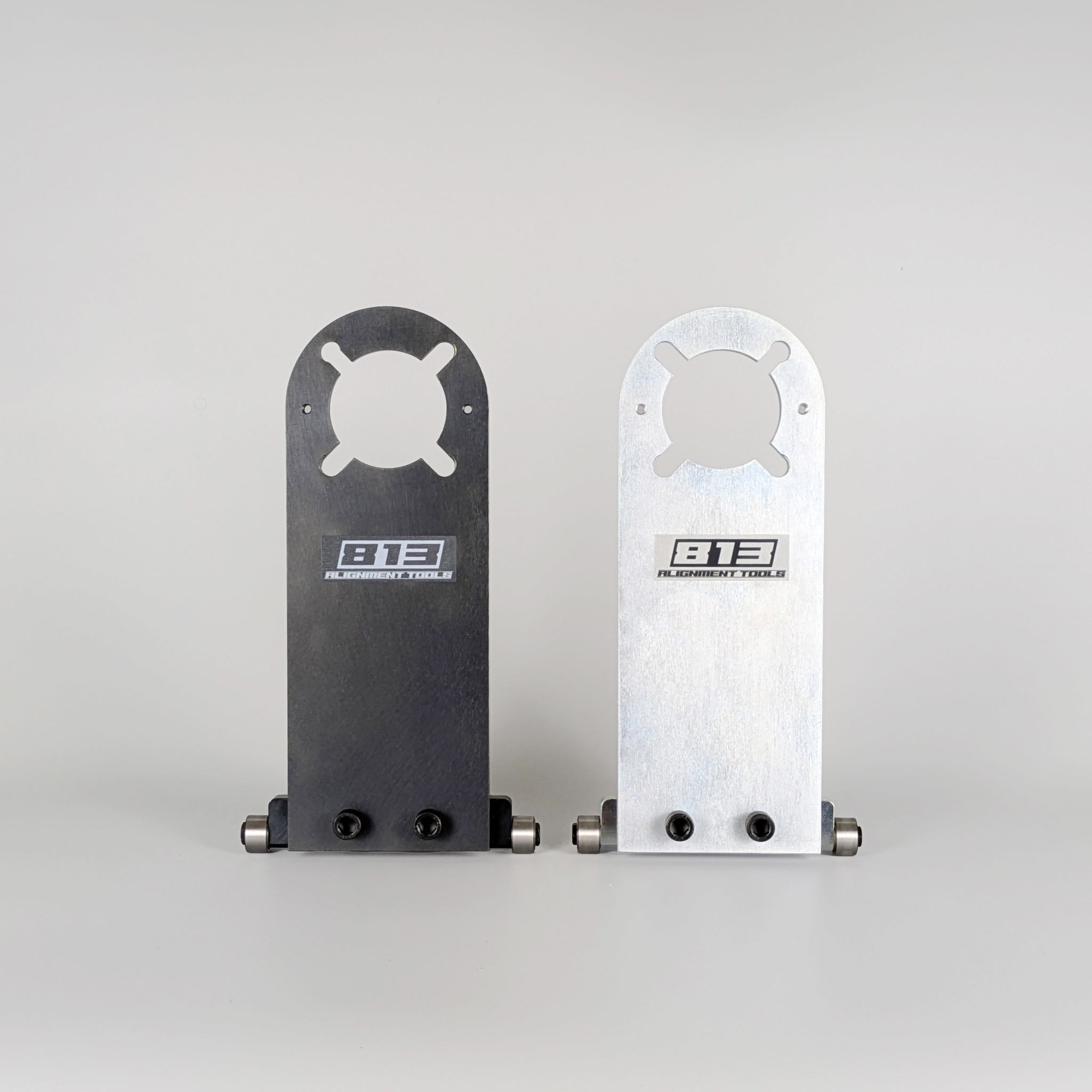

ハブスタンドPLUS
インプレッサ
PCD114.3／5穴のインプレッサ向け。
自宅ガレージでの足回り作業や、アライメント調整を想定した製作例です。
ハブスタンドPLUS+ハブスタンド
Porsche 911 / AE86

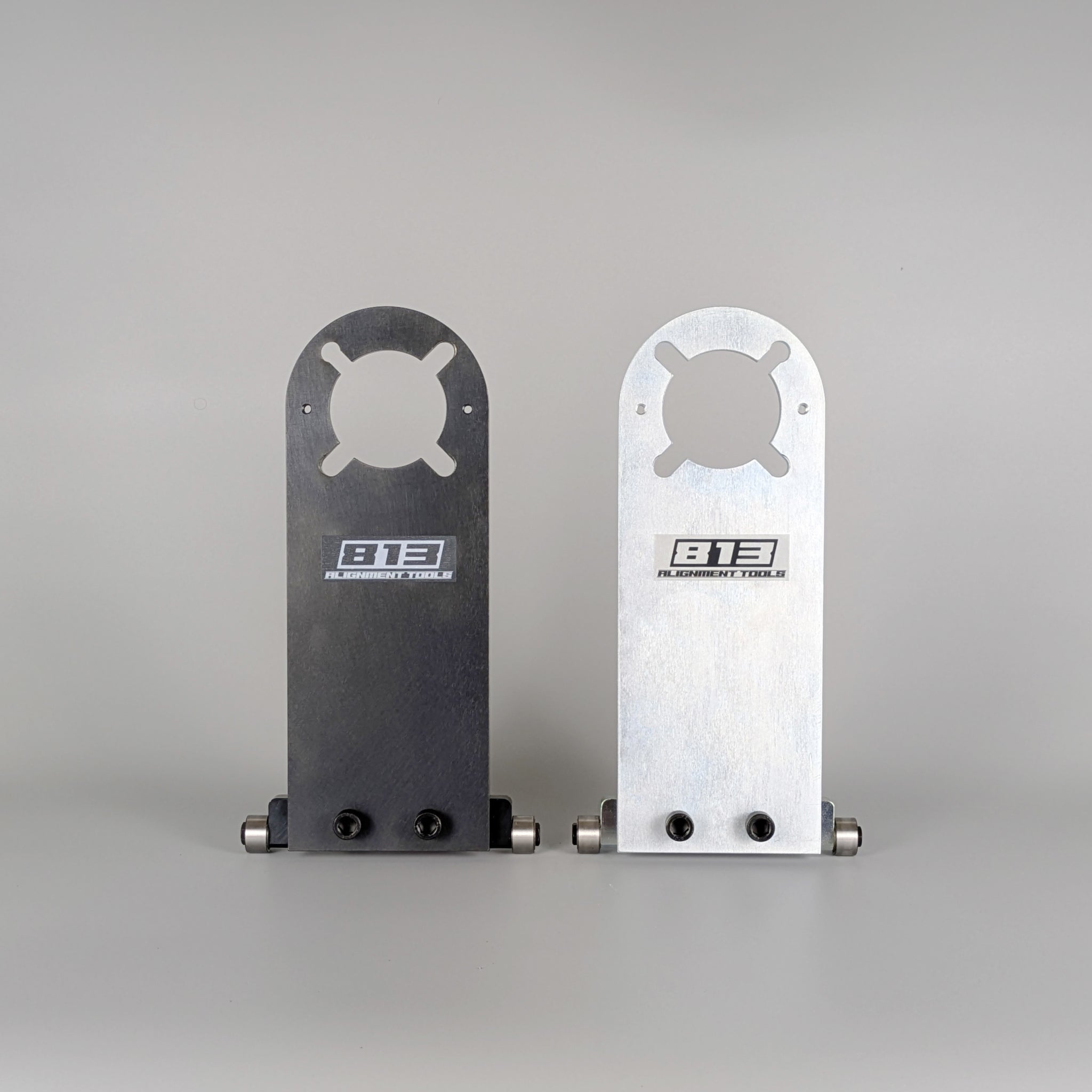

交換式プレートにより、Porsche 911とAE86で部品共用。車種ごとにプレートを組み替えて使用できます。
対応例

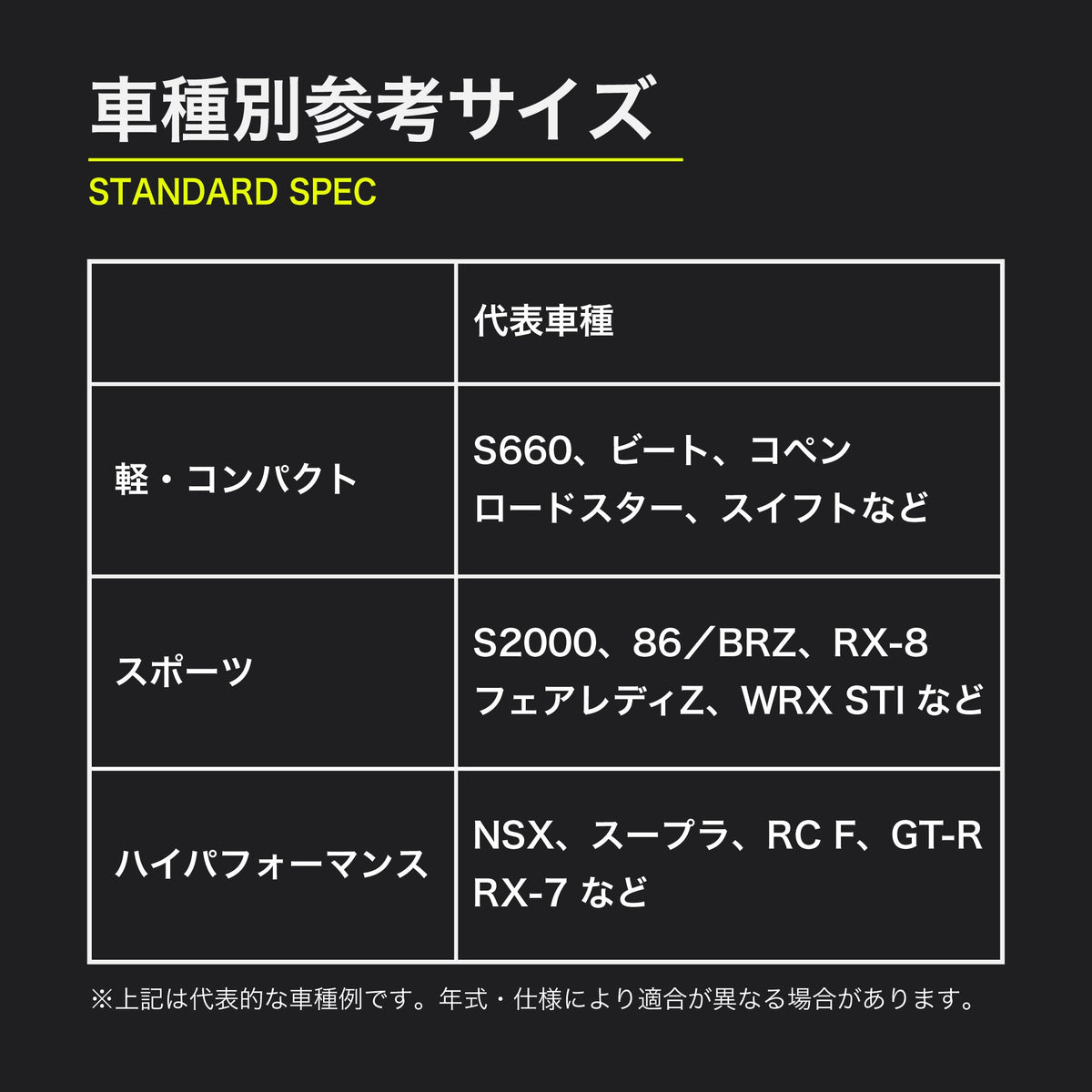

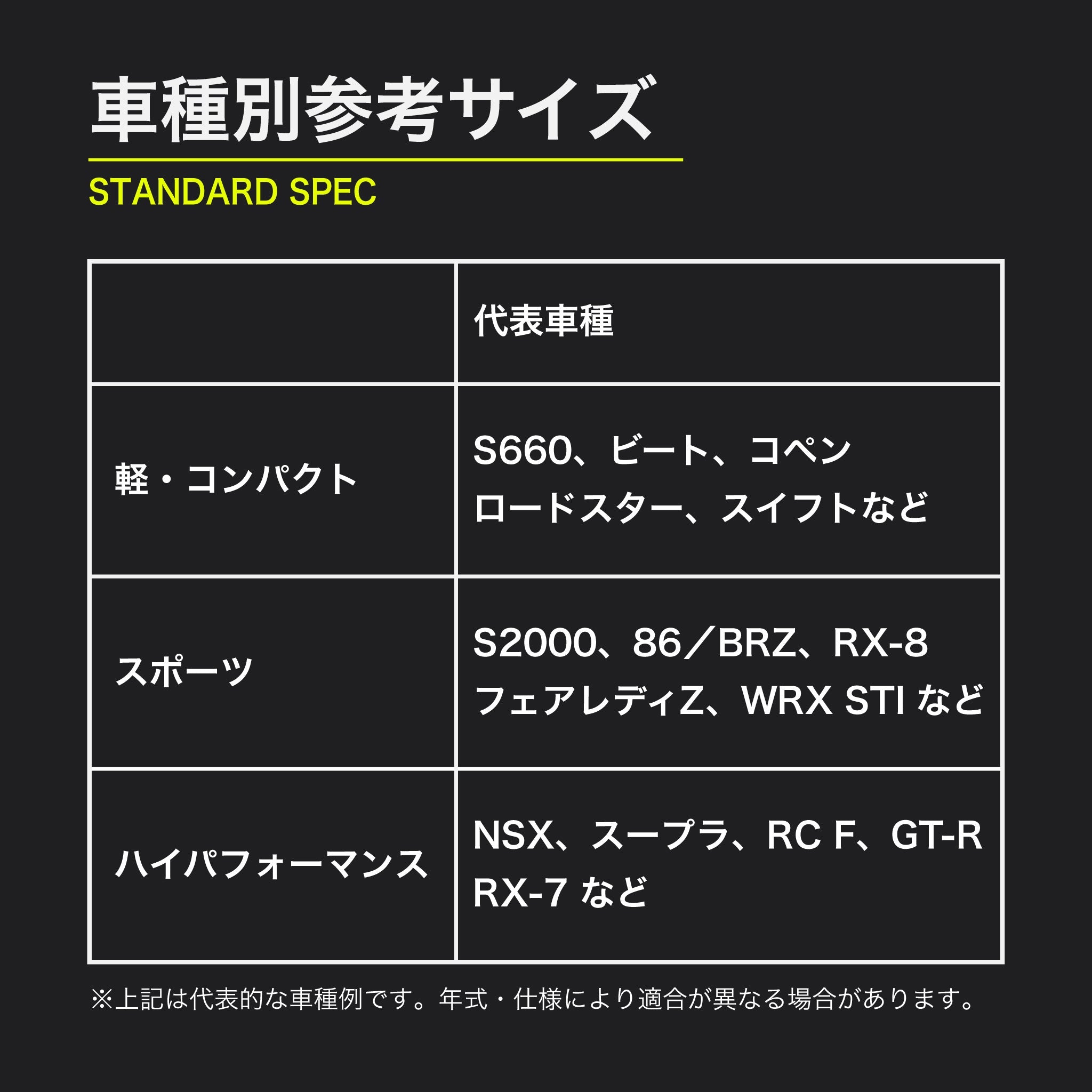

GR86 / ヤリス / JZX系｜インプレッサ / BRZ｜BMW M3 / Porsche 911
その他、国産車・輸入車を問わず対応実績があります。
PCD・穴数・ハブ仕様・使用目的を確認して製作します。
測定の基準を、曖昧にしない。
強度・寸法精度・目盛の視認性まで。
繰り返し測定するための基準を、各部に定めています。
500kg/枚
設計荷重
車両荷重を受ける部品として、1枚あたり500kgの設計荷重を設定。
測定だけでなく、車両を支持した状態で行う足回り調整まで想定しています。

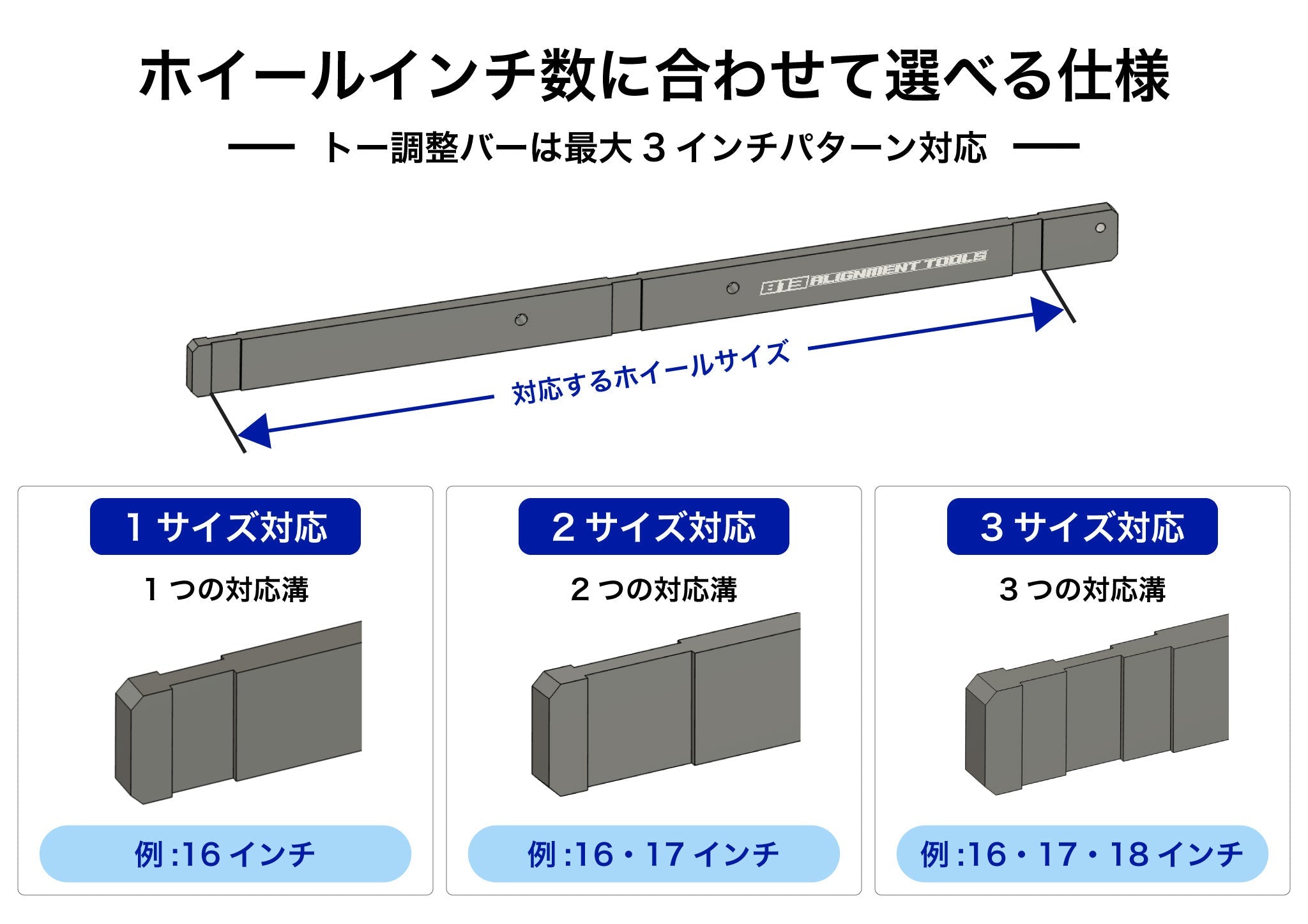

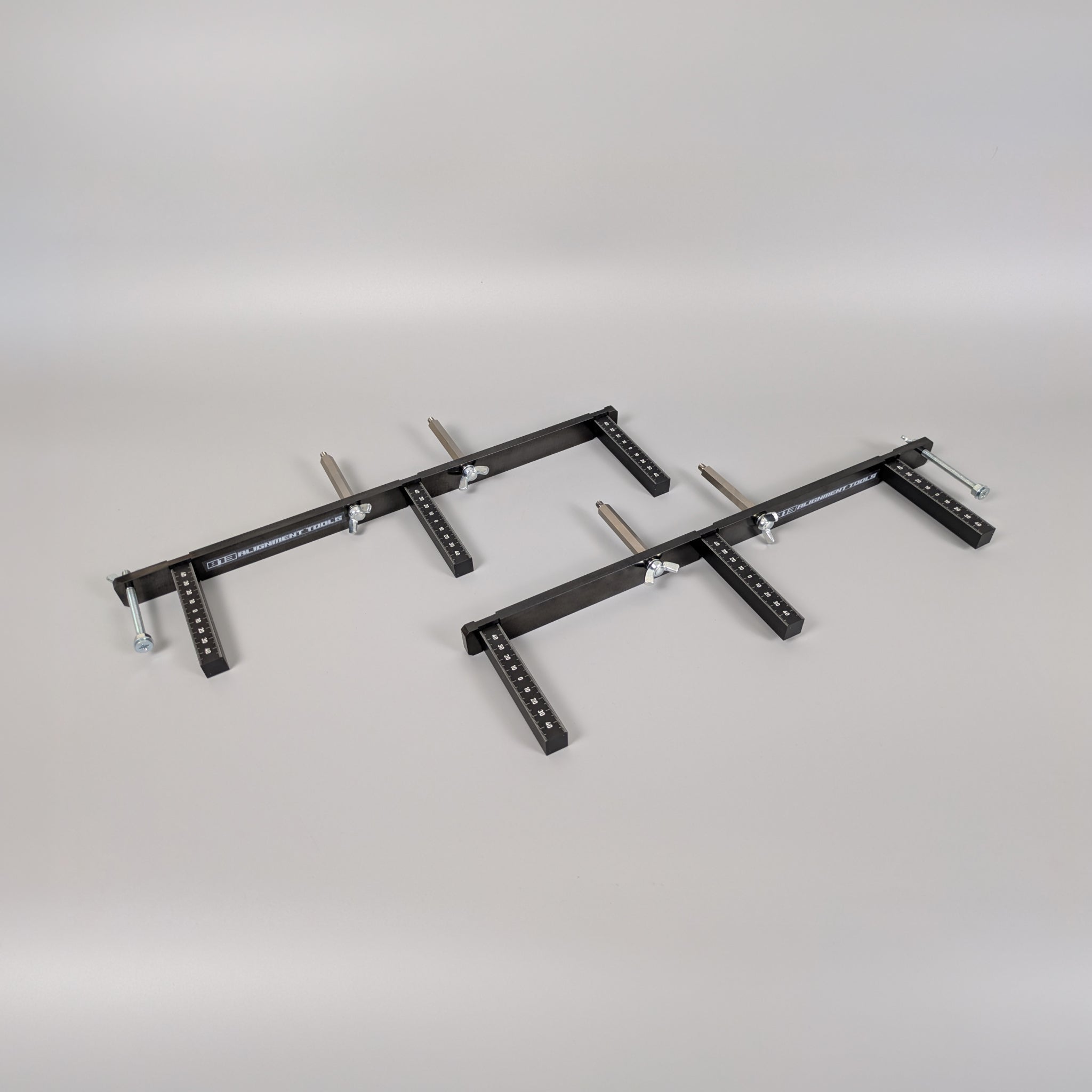

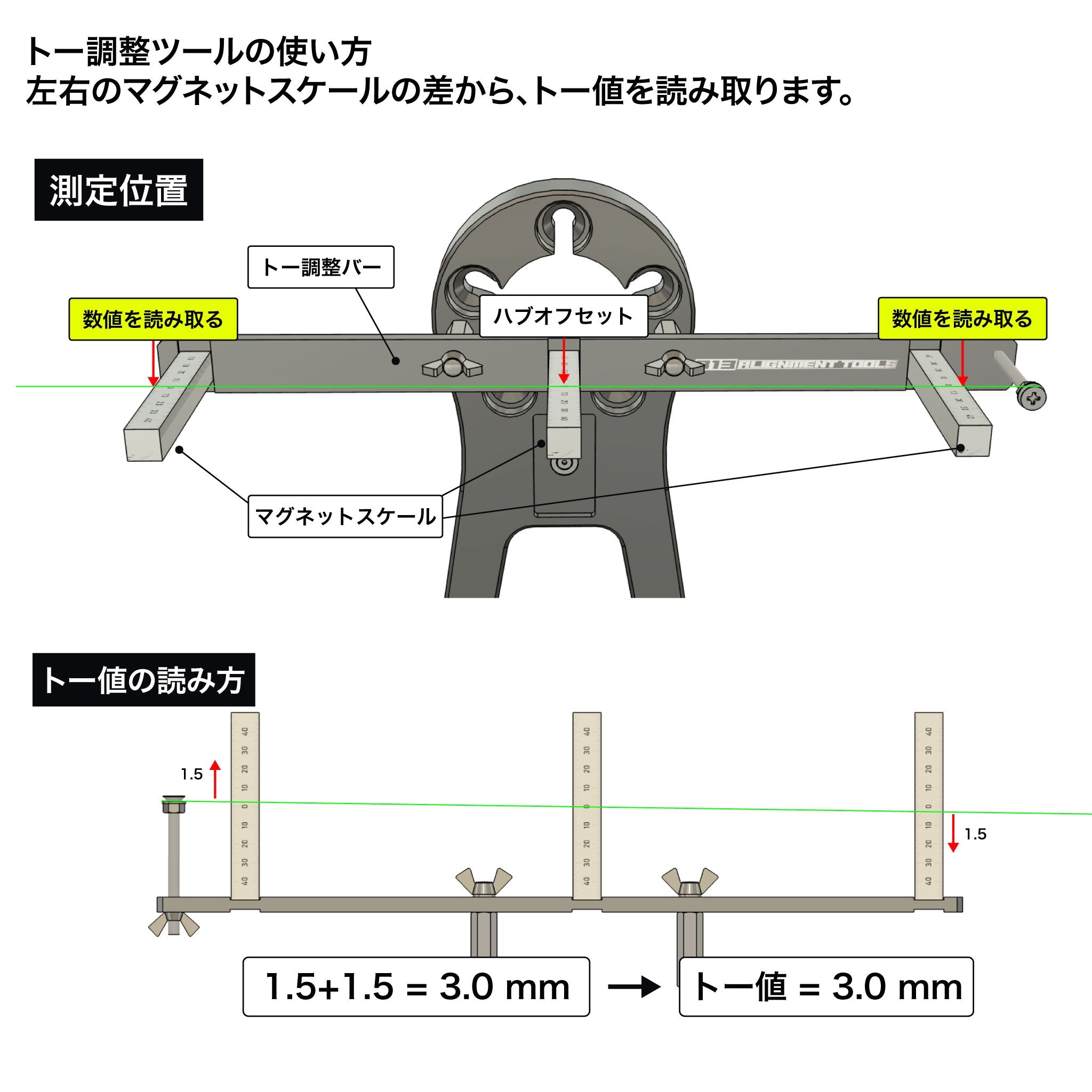

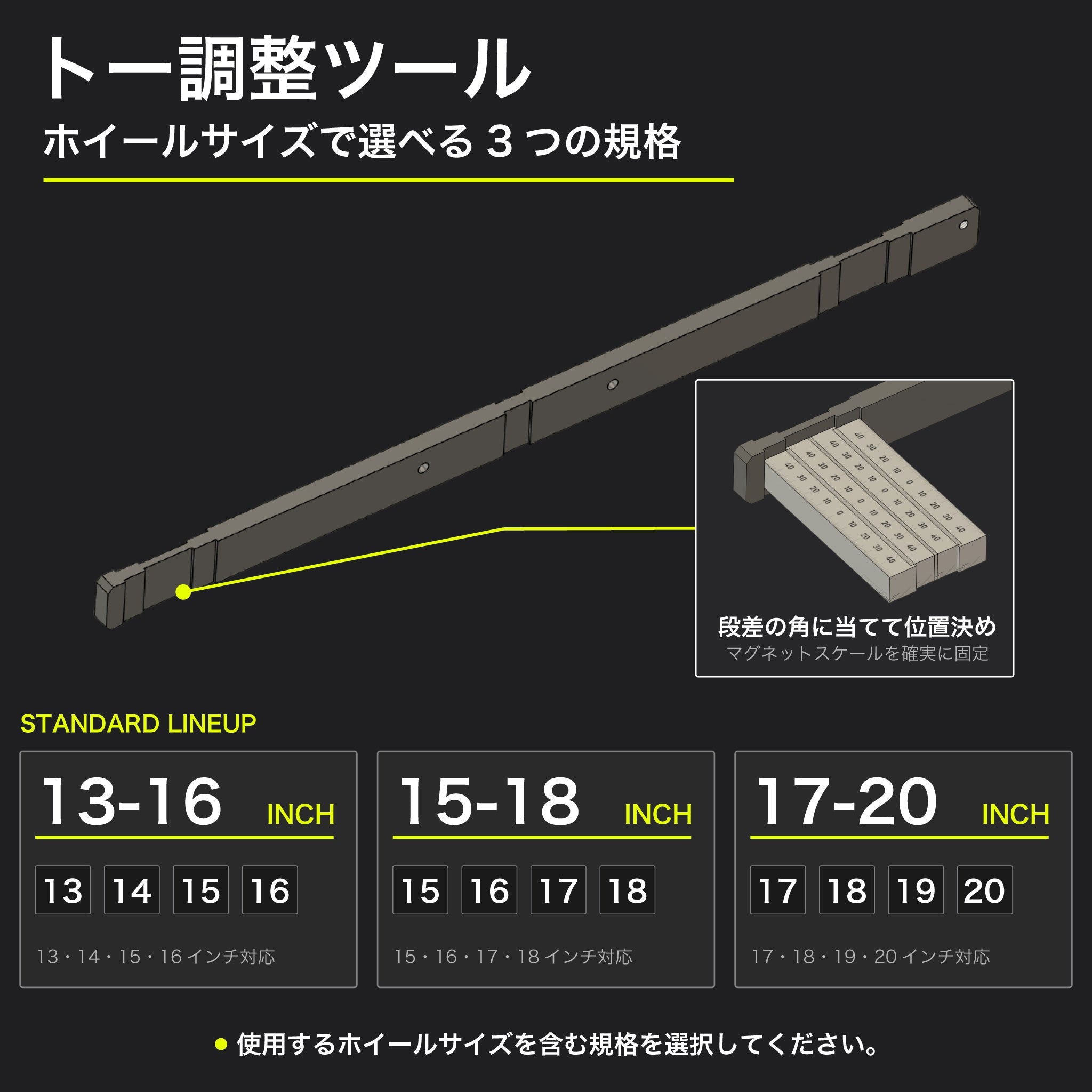

トー調整バー
削り出し構造へ更新
曲げ加工を用いない切削構造により、
板材由来のばらつきや反りの影響を抑え、
より安定した測定・調整環境を実現しています。

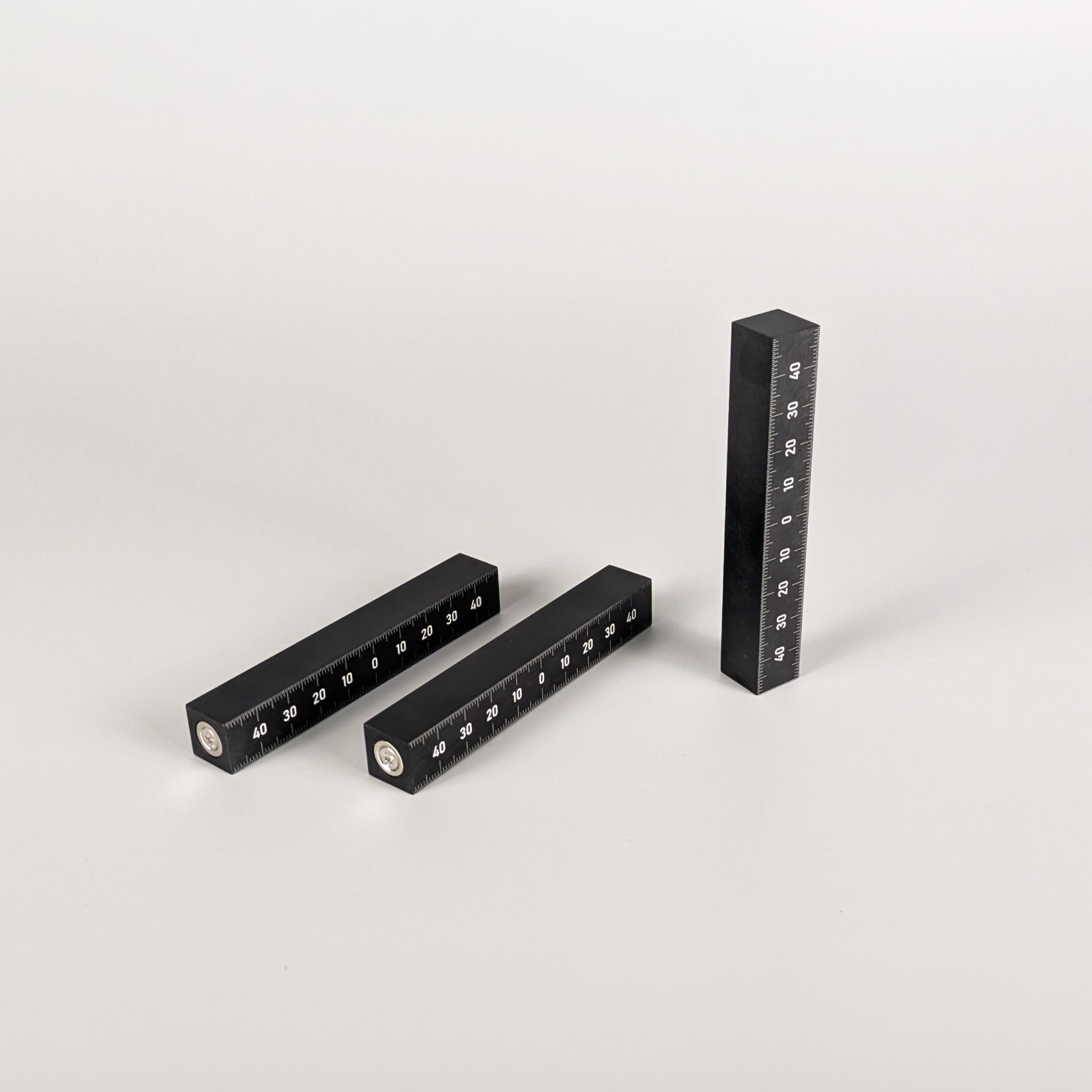

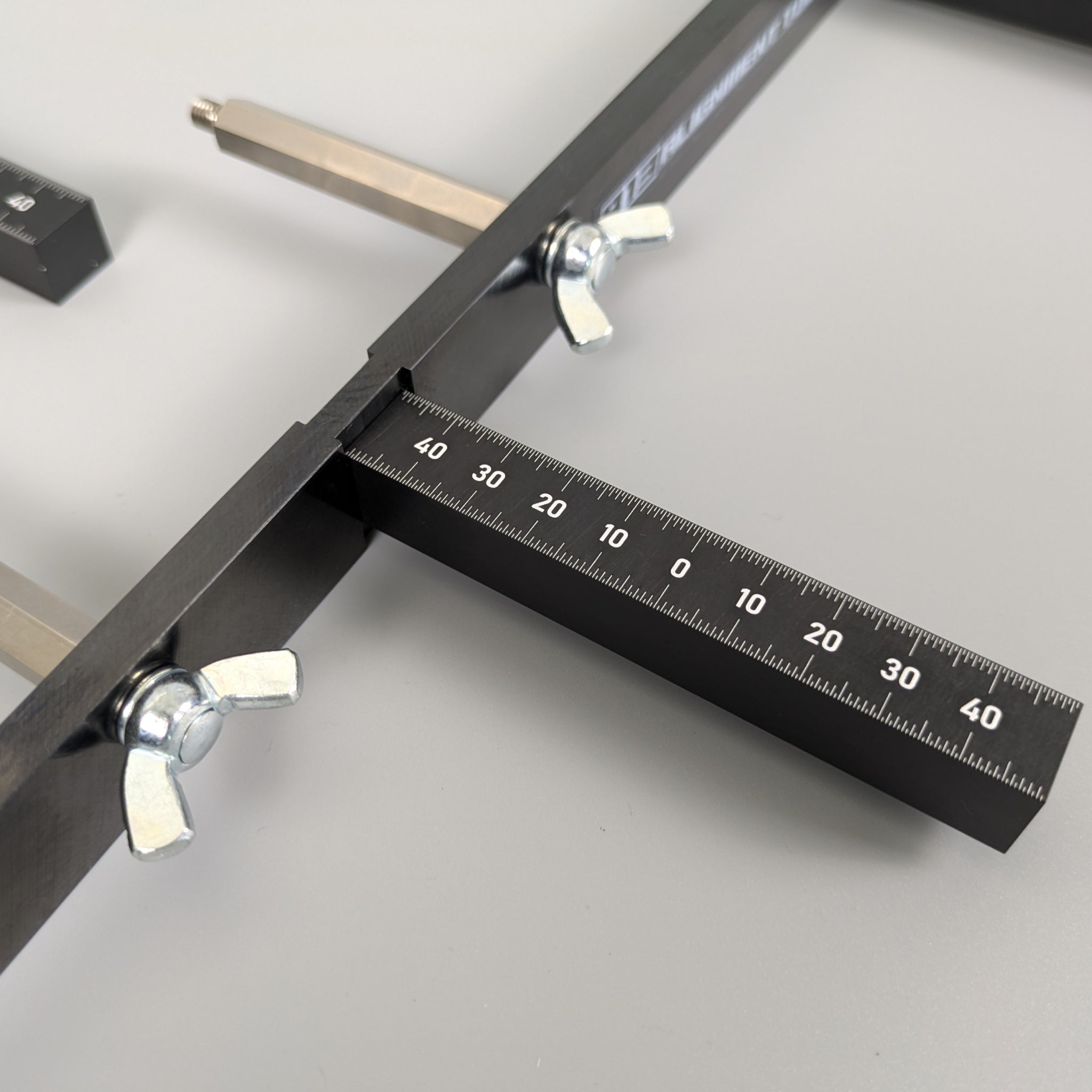

マグネットスケール
アライメント測定専用
アライメント測定用に、0.5mm補助目盛つきの専用スケールを設計。黒アルマイトとレーザーマーキングにより、細かな目盛りでも読み取りやすい仕様としています。
サポートバー
全長差 ±0.02mm以内
4輪で使用する8本のサポートバーは、全長差を±0.02mm以内に管理。
長さを揃え、繰り返し測定時の再現性を支えます。
813アライメントツールズは、
測定基準をどう作っているのか。
一体削り出し、基準面によるボルト組立、測定位置までの累積公差。
813アライメントツールズがどの面を基準とし、どのように誤差を管理しているかを解説します。
05
車両に合う構成を
一緒に整理します。
車両と用途を確認し、
製品・価格・納期をご案内します。
車両・用途を確認
車種や足回りの仕様、使用環境を確認します。
製品・構成を整理
適合寸法を確認し、必要な本体・定盤・ツールを選定します。
価格・納期をご案内
仕様の確定前に、費用と製作期間をご案内します。
ご注文の約8割が、事前相談から仕様を決定しています。
車両への適合確認
車種・足回りの仕様を確認。
必要な構成の確認
本体・定盤・ツールを選定。
価格と納期のご案内
製作前に費用と期間をご案内。
ご注文の約８割は、事前のご相談を経て
仕様を決定しています。
仕様が決まっていなくても、ご相談いただけます。
車両・用途に合う構成をご案内します。
車両・用途に合う
構成をご案内します。
個人でのDIY作業から、一般整備工場・車種専門店、競技現場への導入まで。
適合確認、製品構成、見積書、納期についてご相談いただけます。
個人でのDIY作業から、一般整備工場・
車種専門店、競技現場への導入まで。
適合確認、製品構成、見積書、納期について
ご相談いただけます。
適合確認
製品構成
見積・納期
導入・仕様について相談する
通常1～2営業日以内にメールで回答します。
購入前によくある質問
製品選びや使用方法、注文前の確認事項をまとめています。
