ハブスタンドPLUS 製作例
製作したハブスタンドPLUSの事例を、実物写真とCAD寸法図を交えてご紹介
各事例では寸法や設計上の工夫を確認いただけるほか、諸元表の内容を指定し、備考欄に「製作例◯◯と同仕様」とご記入いただくことで、同じ仕様でのご注文も可能です。
ポルシェ911 / AE86
本製作例は、ポルシェ911およびAE86向けに製作した仕様です。
PCD130／5穴（M14）、ブラックカラーにて製作しています。
また、組換え用としてPCD114.3／4穴仕様もあわせてご用意しました。
ポルシェのように前後でタイヤ外径が異なる車両においても、ハブスタンドPLUSの高さ（長さ）を調整することで、実車両状態に近い条件でのより高精度なアライメント測定が可能です。
さらに、ハブスタンドを併用することでAE86にも対応しており、異なる車種間でも一貫した測定環境を構築できます。
諸元表
PCD | 130 |
|---|---|
穴数 | 5・ハブボルトM14 |
地面～ハブ中心高さ | フロント:316.0 |
PCD | 114.3 |
|---|---|
穴数 | 4 |
地面～ハブ中心高さ | 303.0 |
インプレッサ
本製作例は、インプレッサ向けに製作しました。
仕様は PCD114.3／5穴、シルバーカラー です。
諸元表
PCD | 114.3 |
|---|---|
穴数 | 5 |
地面～ハブ中心高さ | 345mm |
スバル・BRZ (ZD8)
本製作例は、スバル BRZ（ZD8）向けに製作しました。
仕様は PCD100／5穴、シルバーカラー です。
諸元表
PCD | 100 |
|---|---|
穴数 | 5 |
地面～ハブ中心高さ | 313.5mm |
ホイールインチ数 | 16～18インチ |
備考 | トー調整ツール |
日産 スカイライン GT-R（BNR32／BCNR33／BNR34）
日産 スカイライン GT-R（BNR32／BCNR33／BNR34）向けに製作いたしました。
仕様は PCD114.3／5穴、シルバーカラー です。トー調整ツールは16~18インチ対応にて製作いたしました。
諸元表
PCD | 100 |
|---|---|
穴数 | 5 |
地面～ハブ中心高さ | 313.5mm |
ホイールインチ数 | 16～18インチ |
備考 | トー調整ツール |

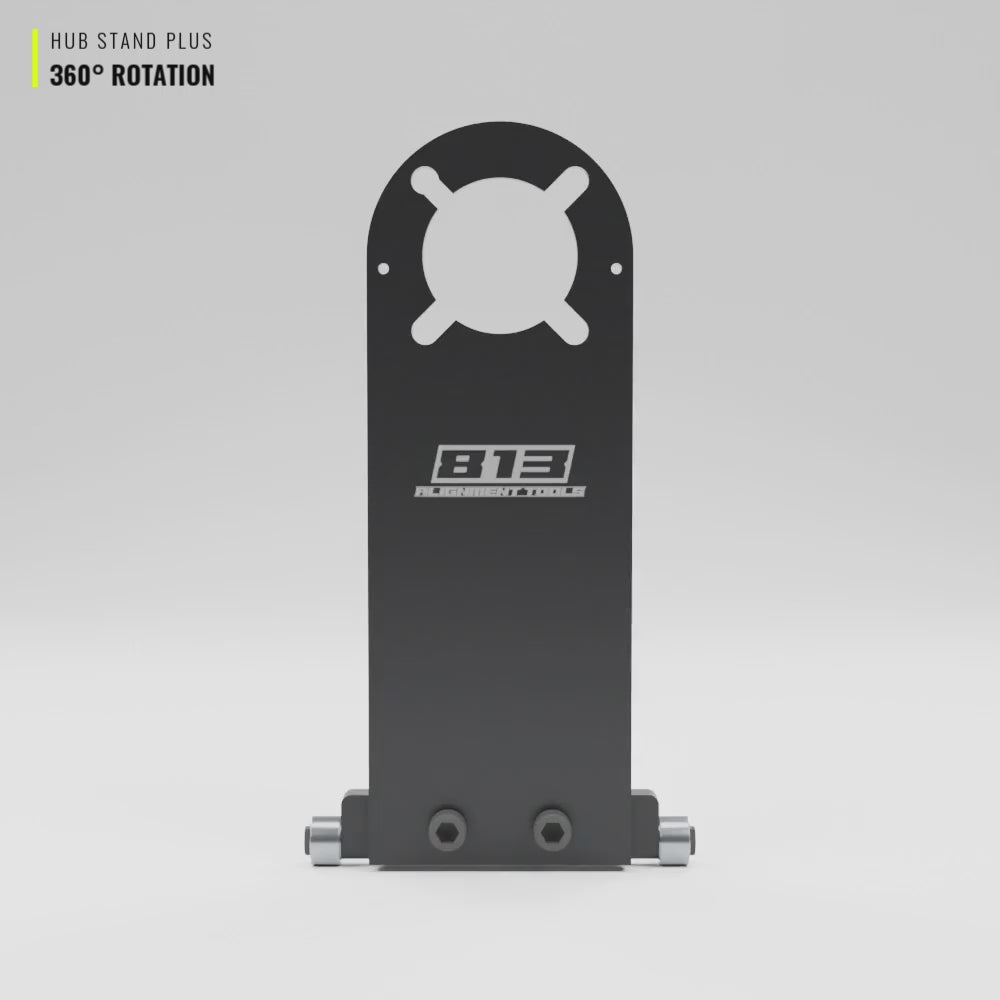

ハブスタンドPLUS

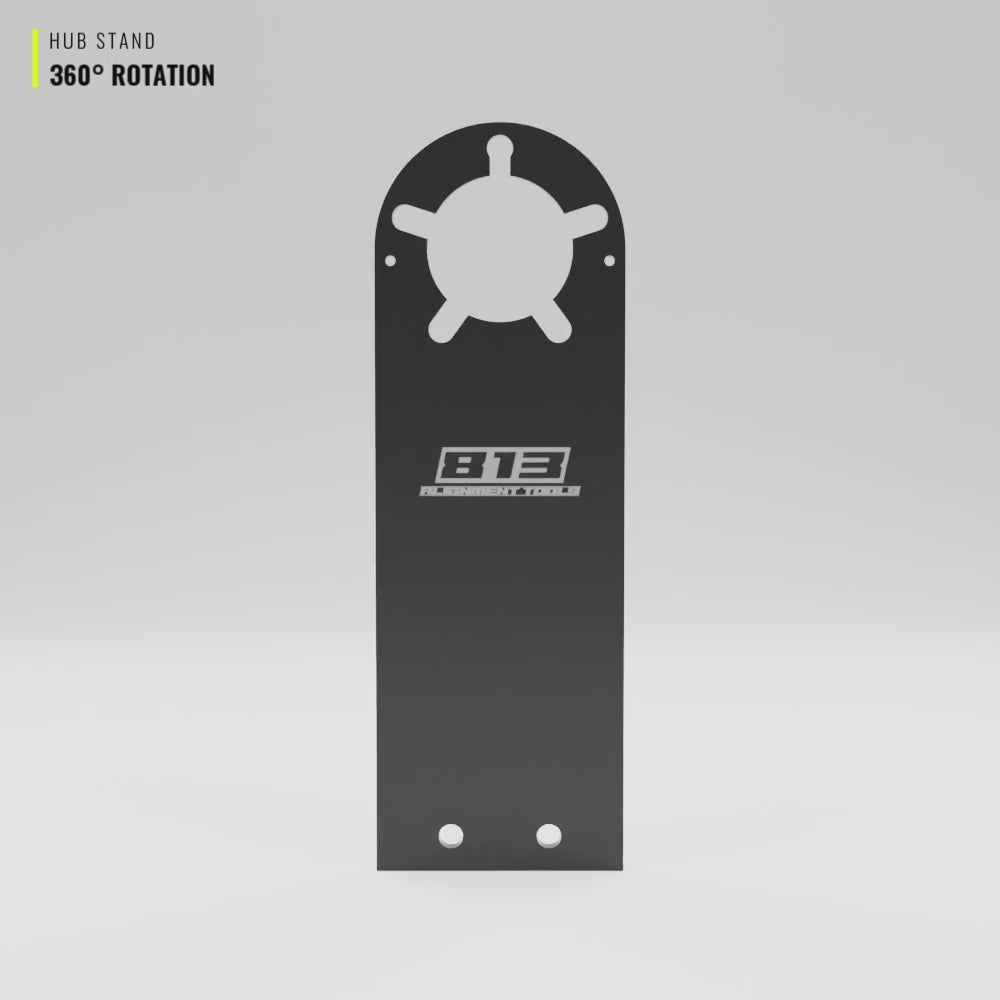

ハブスタンド
