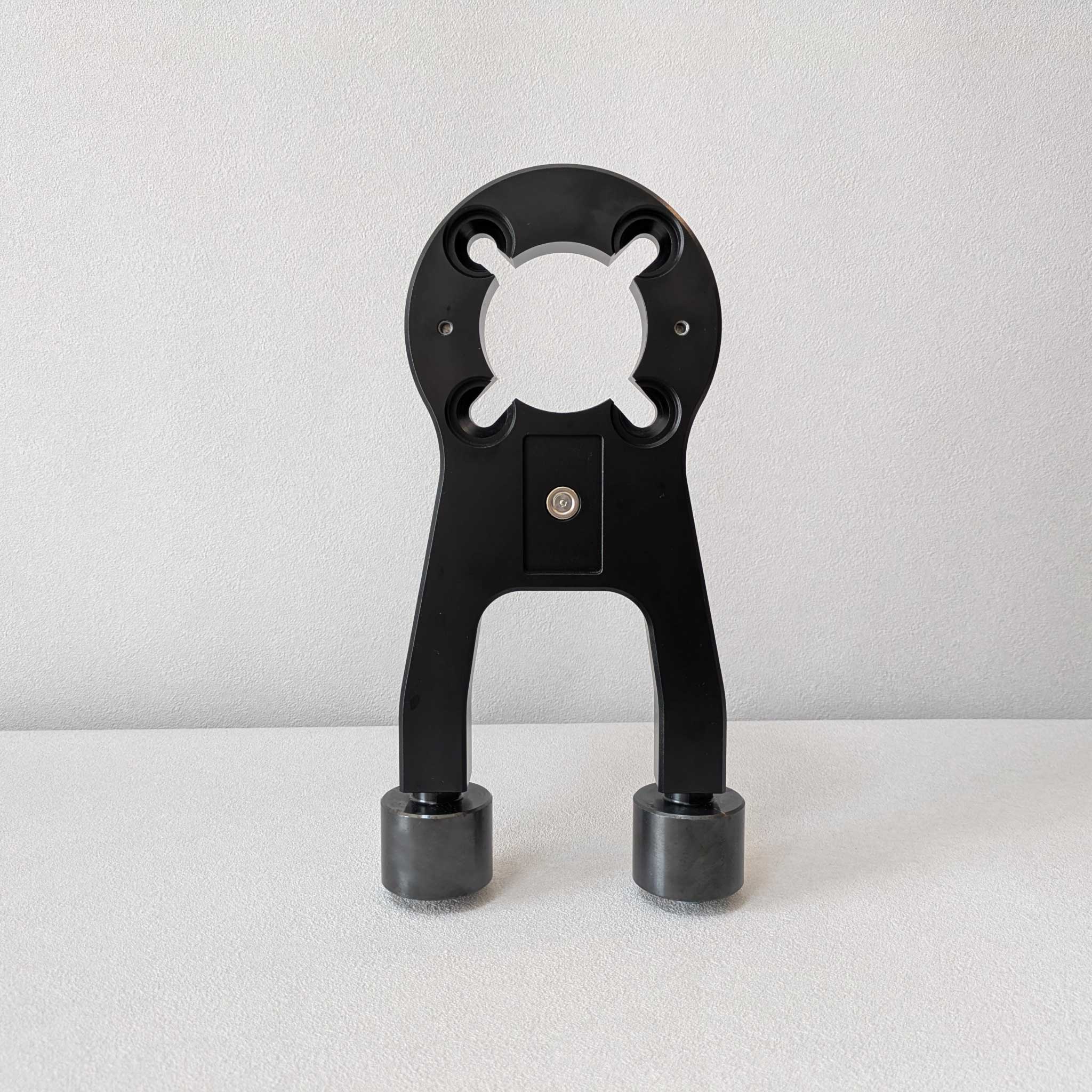

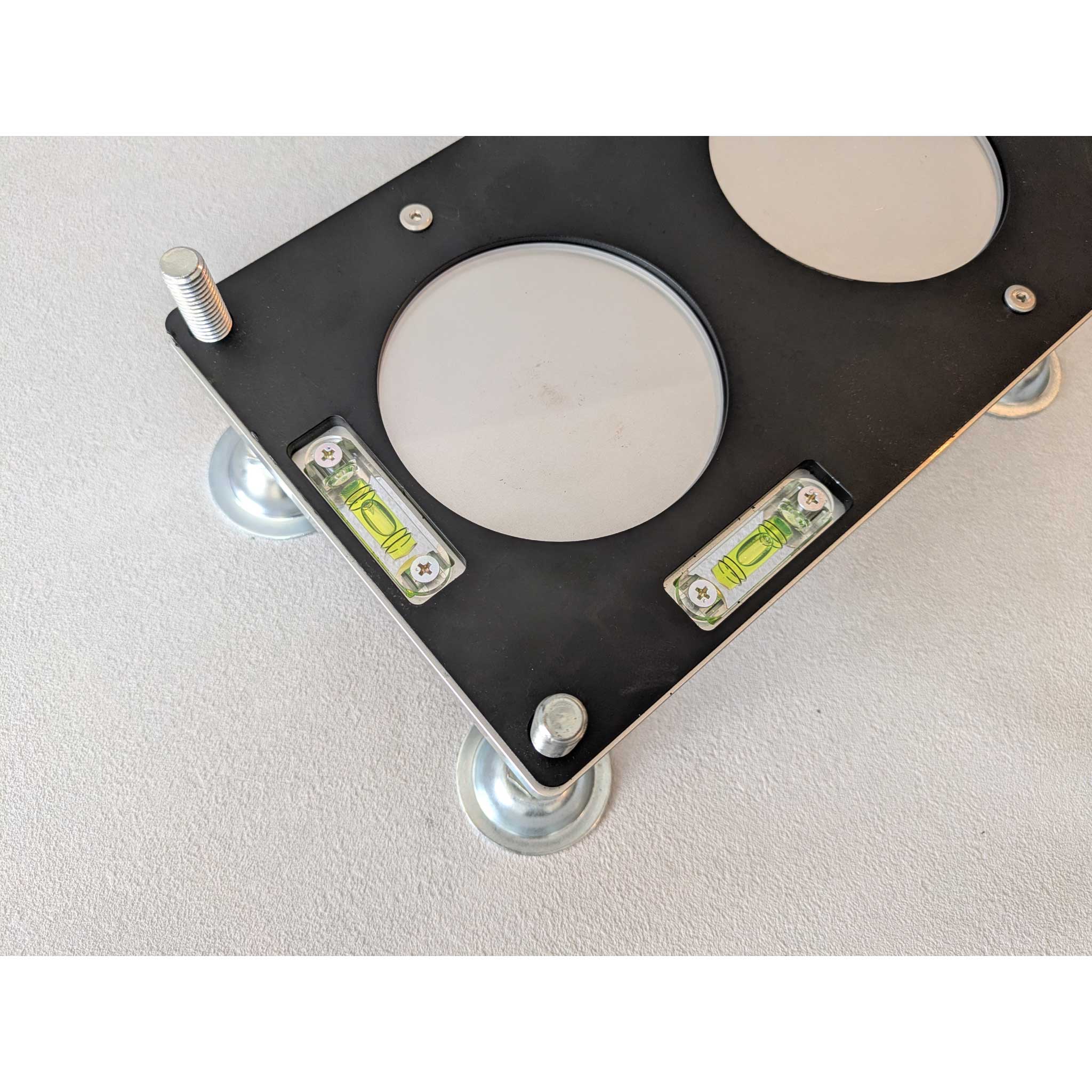

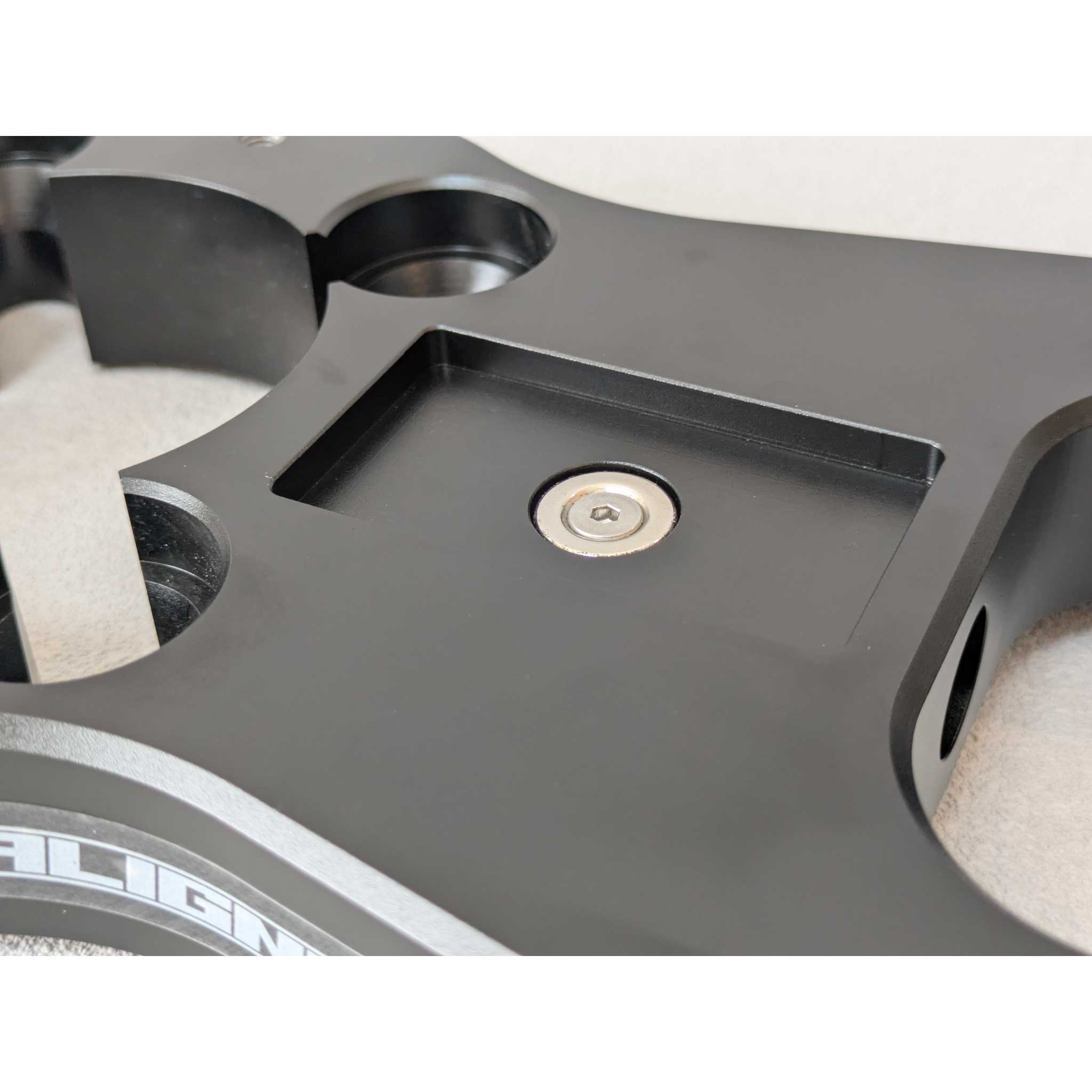

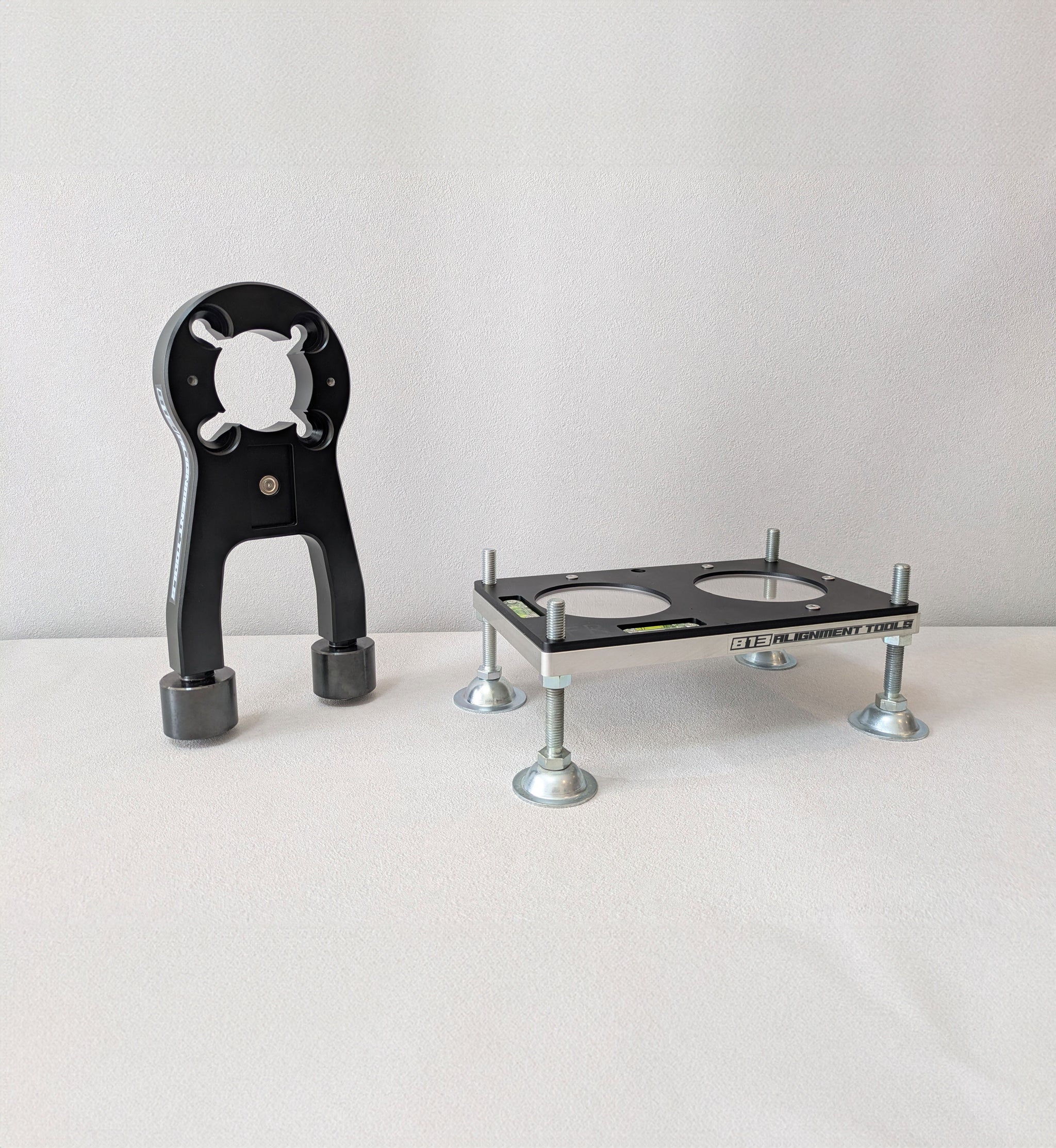

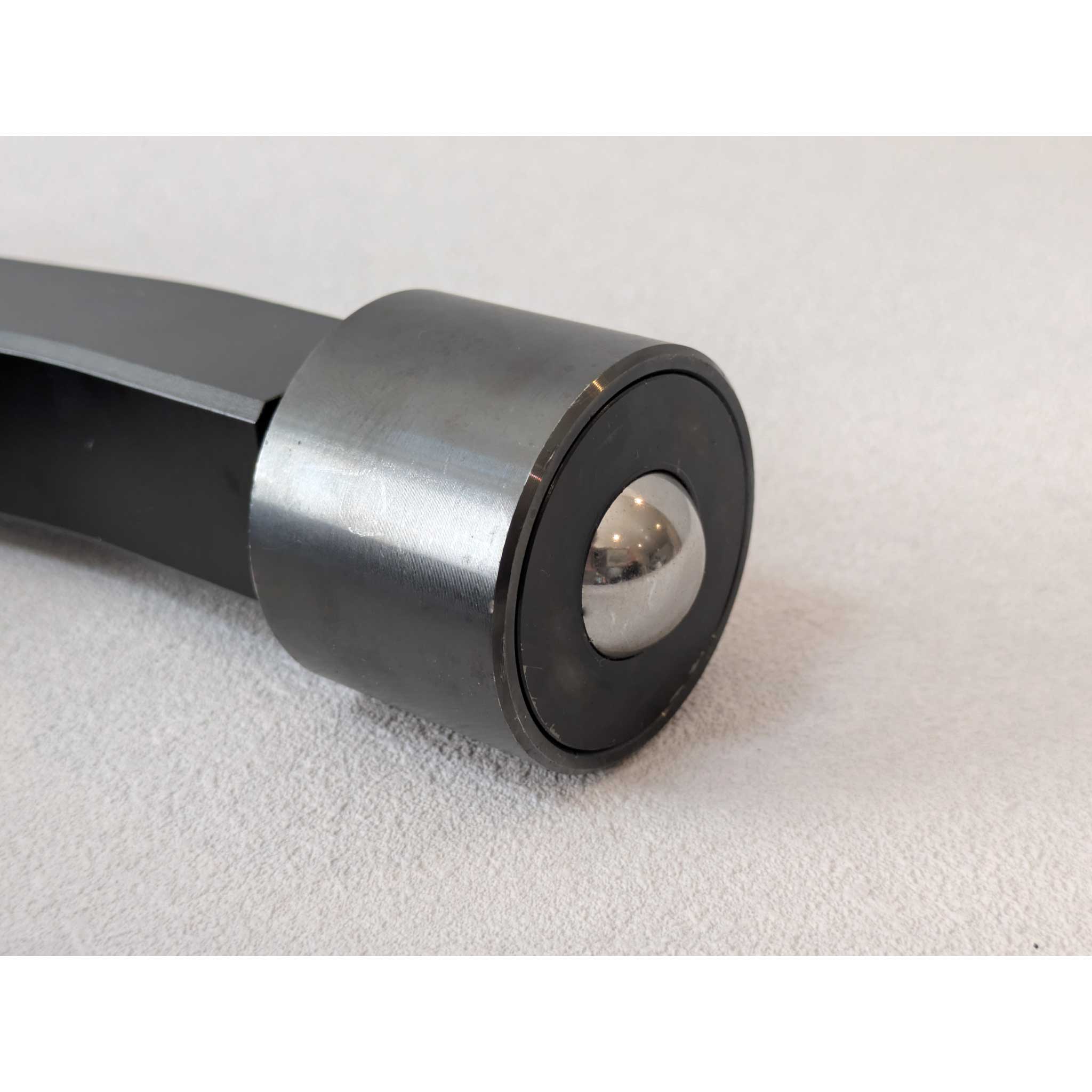

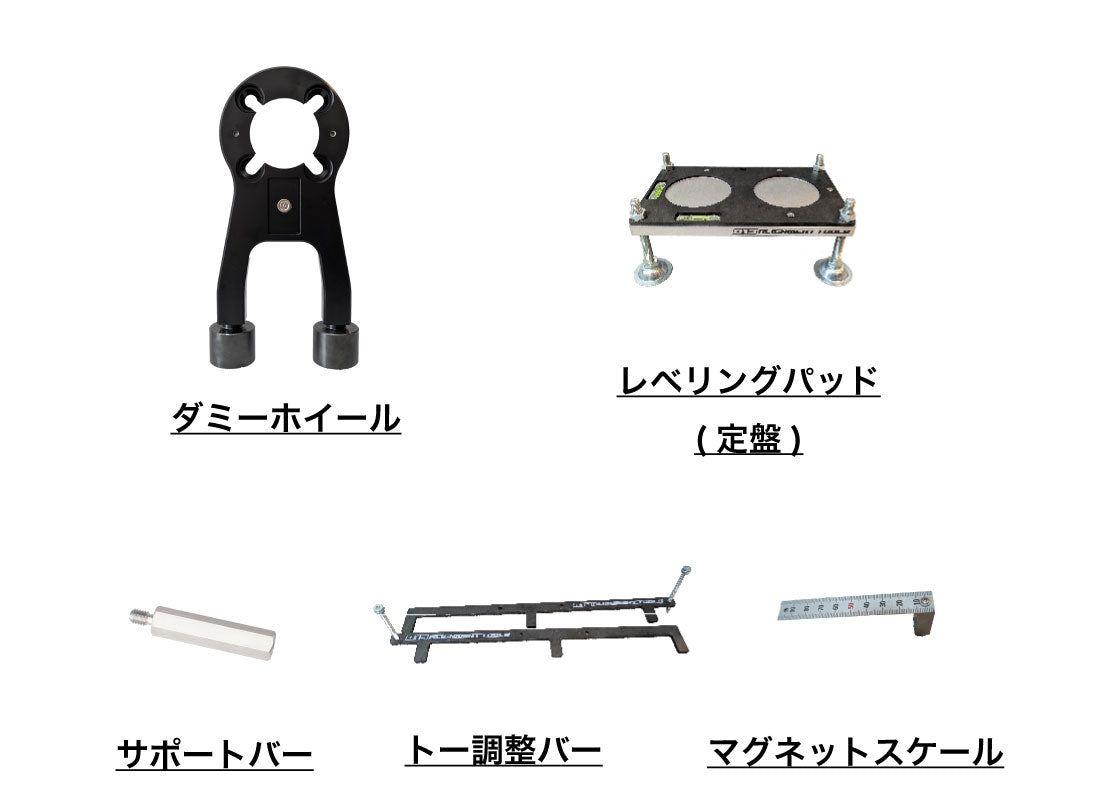

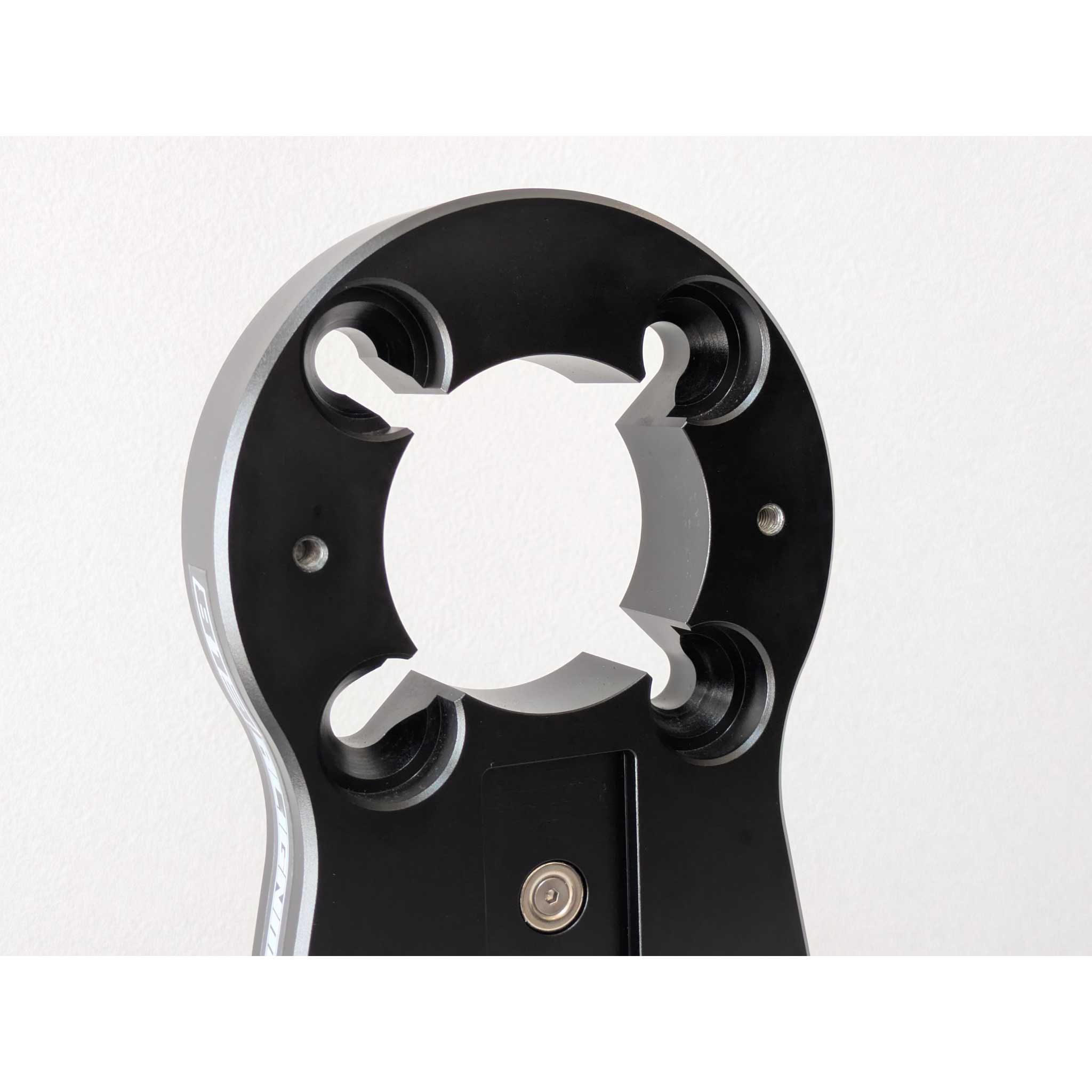

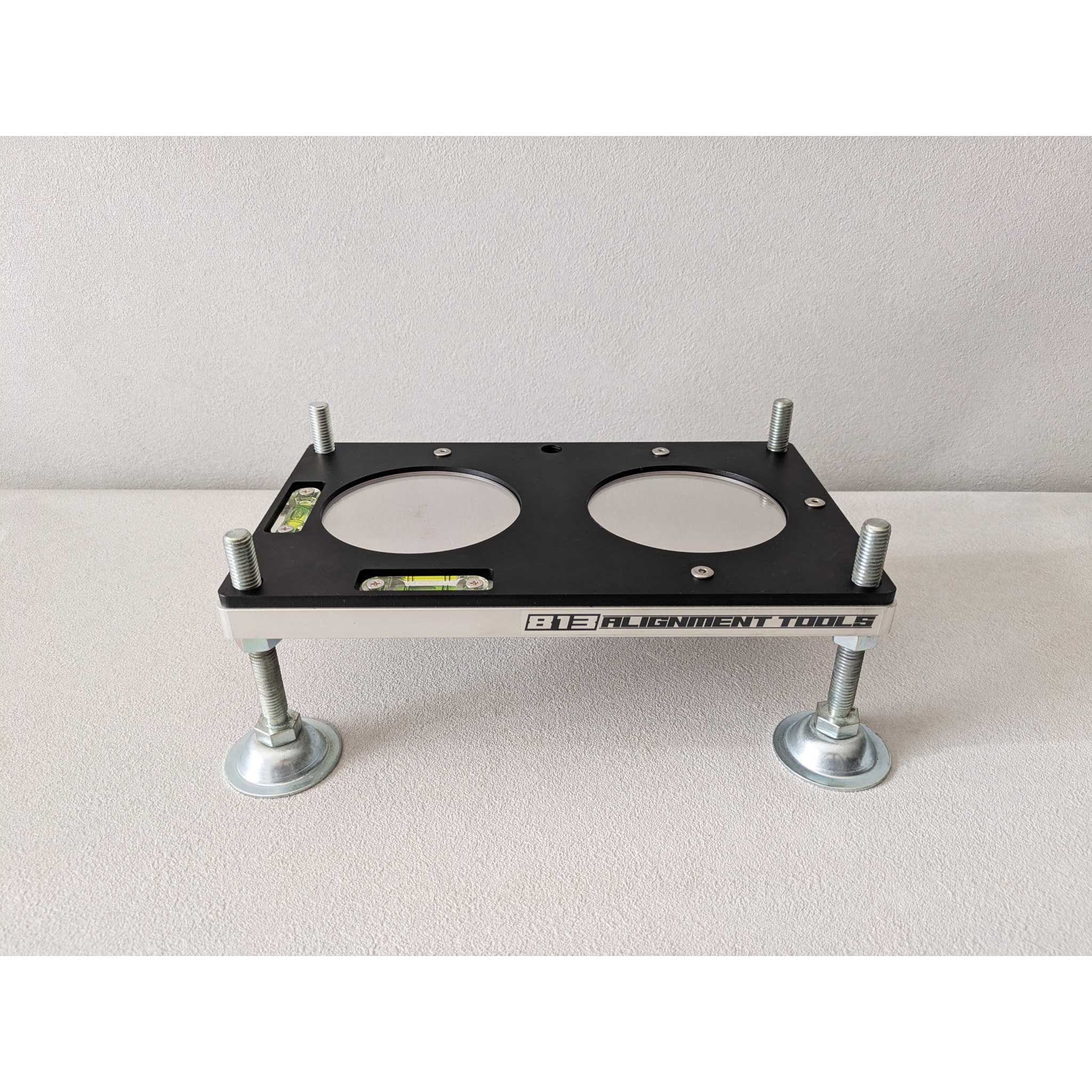

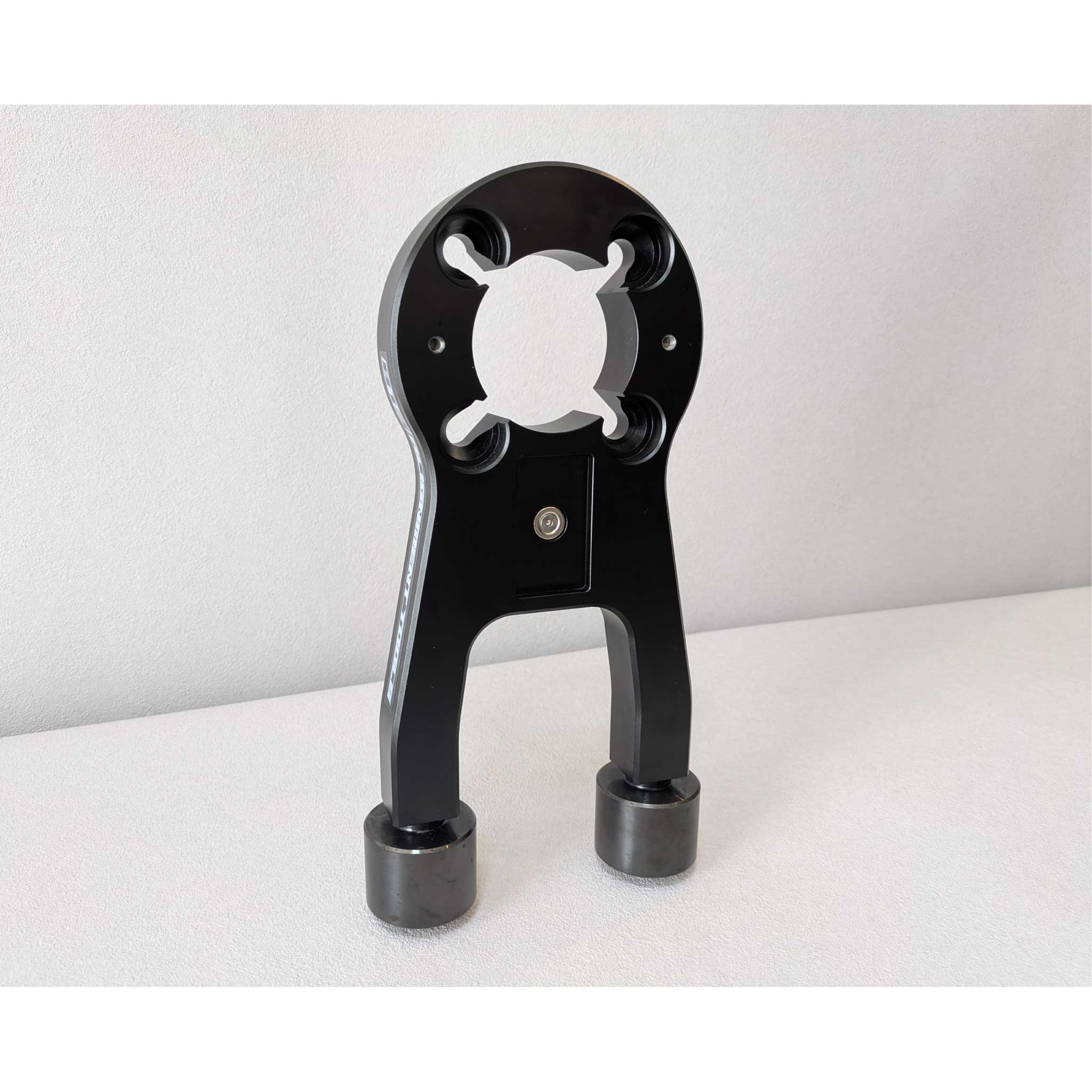

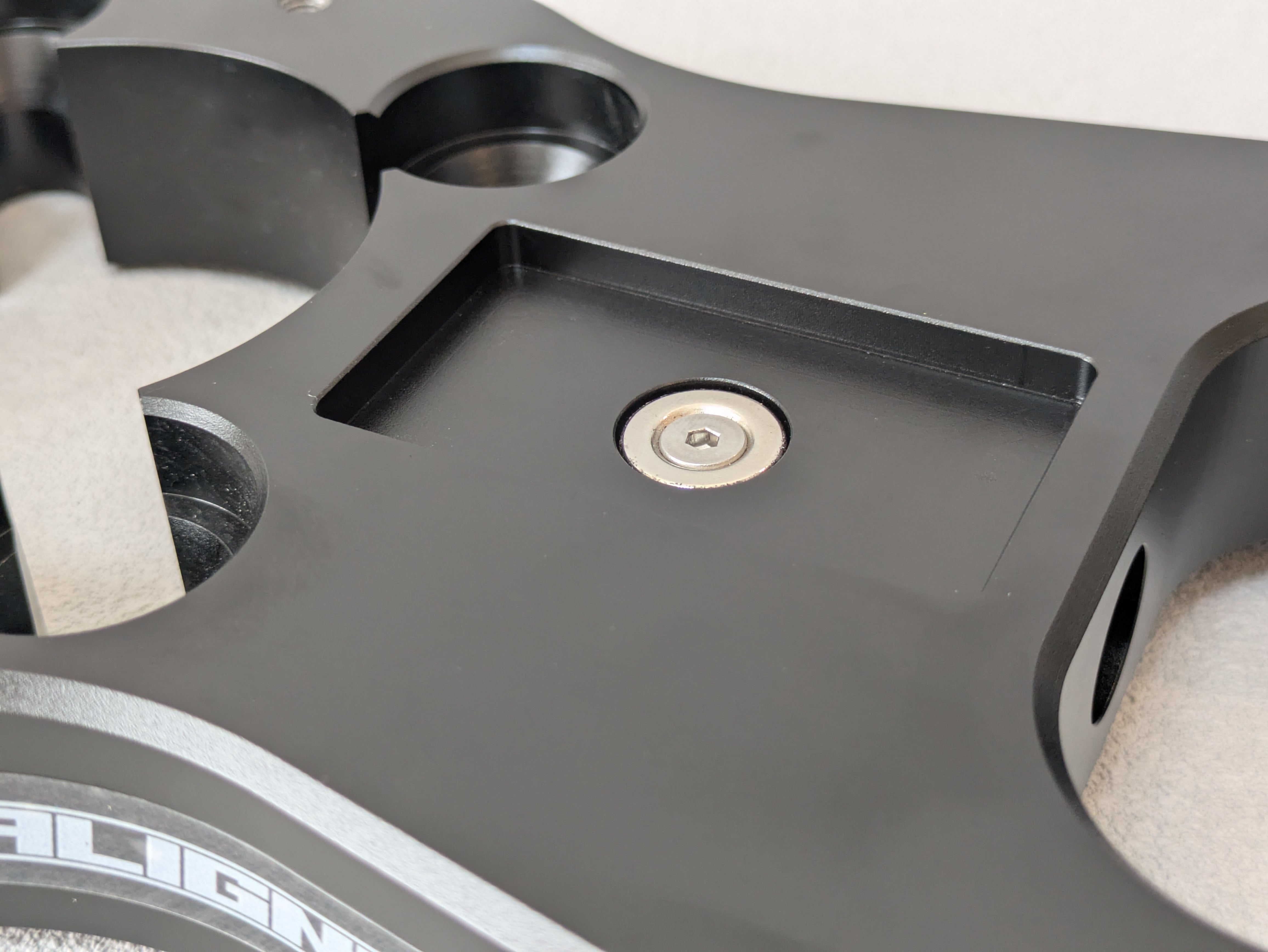

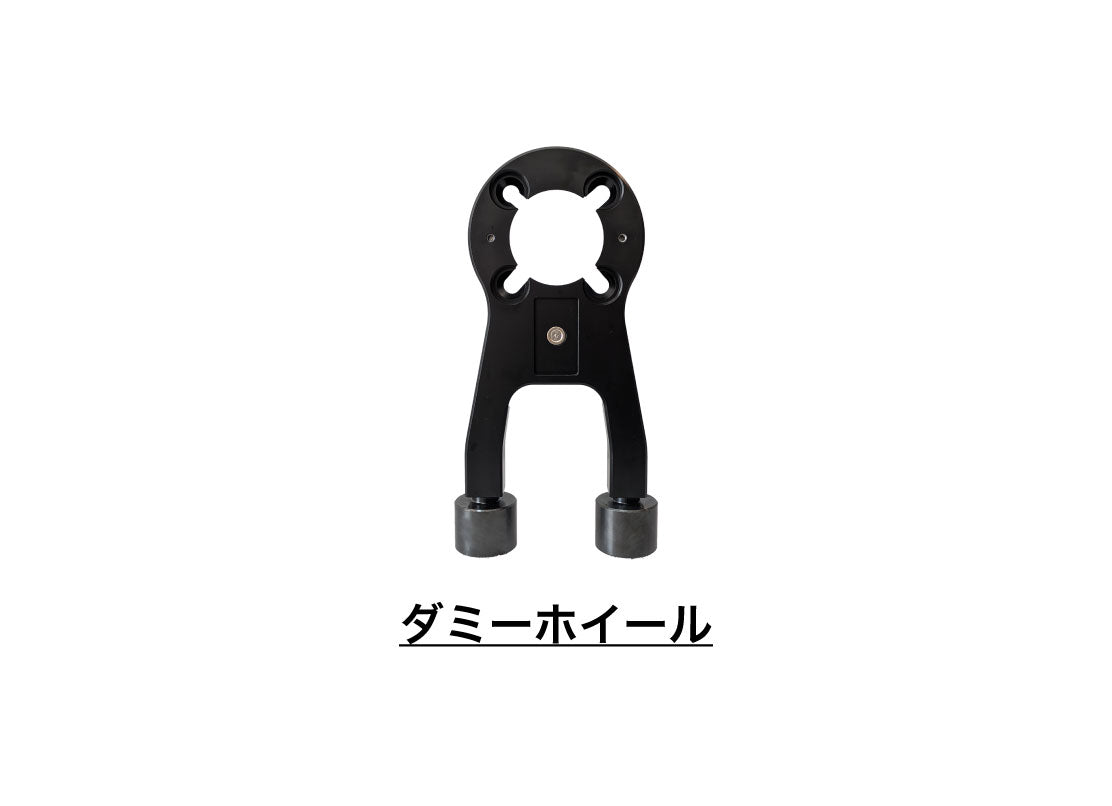

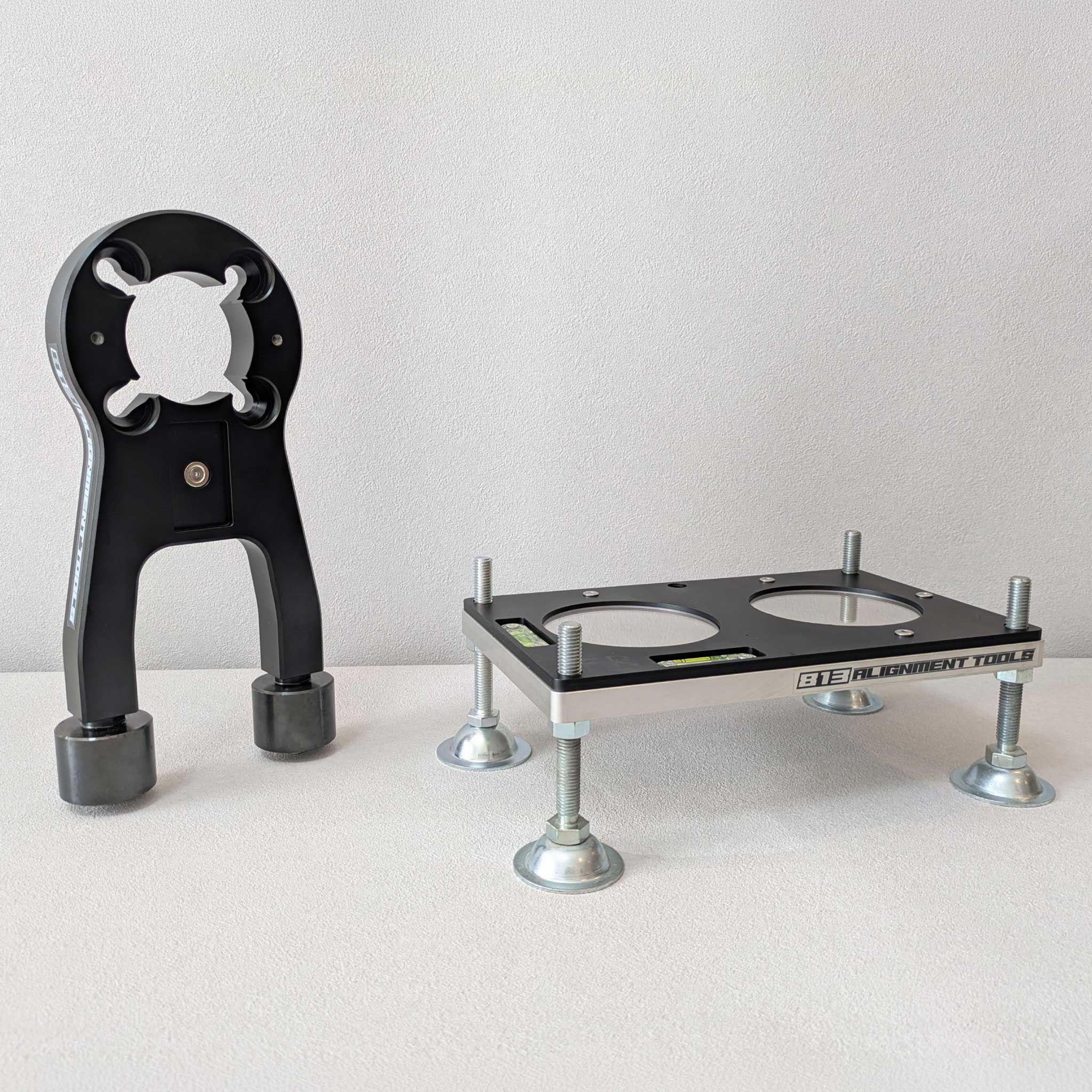

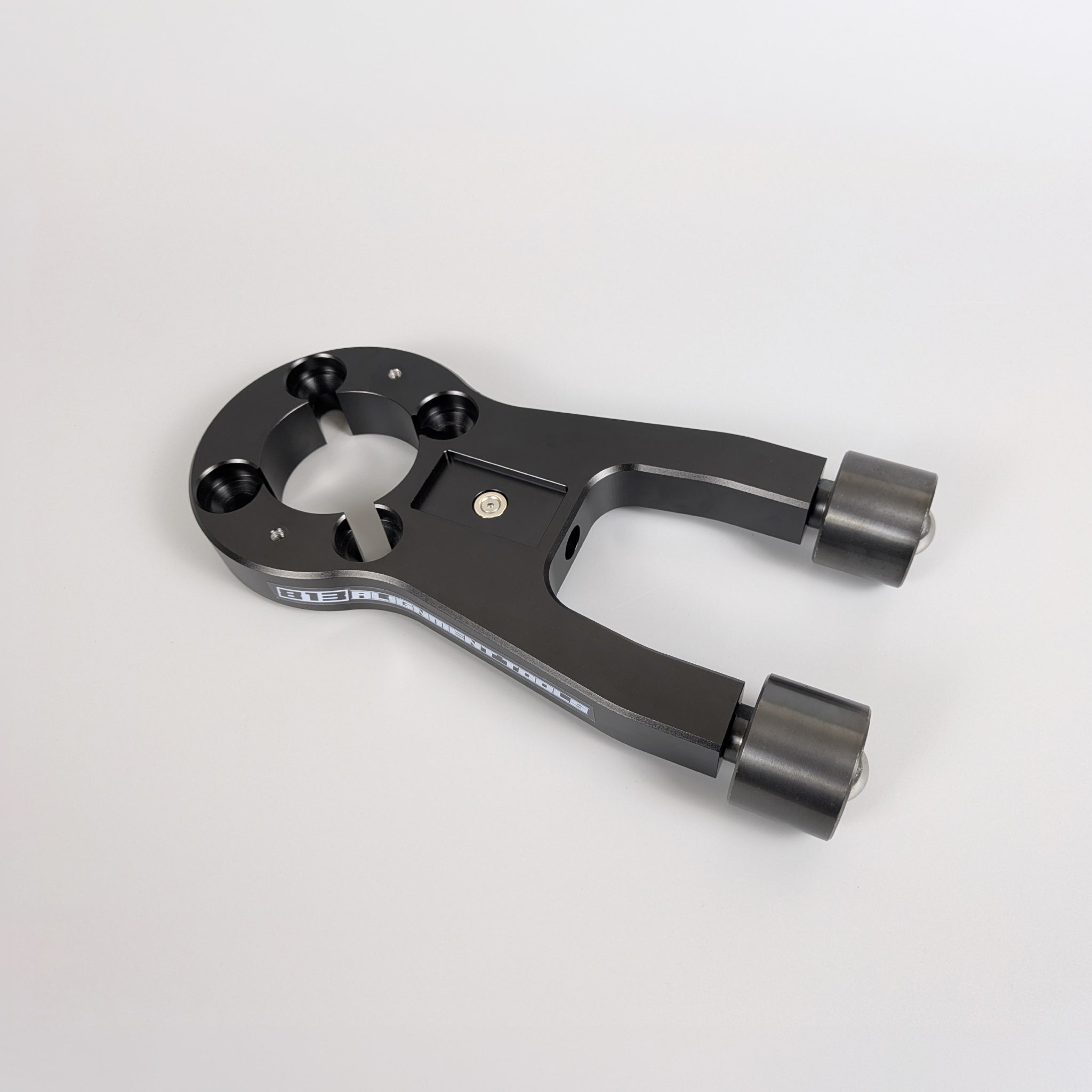

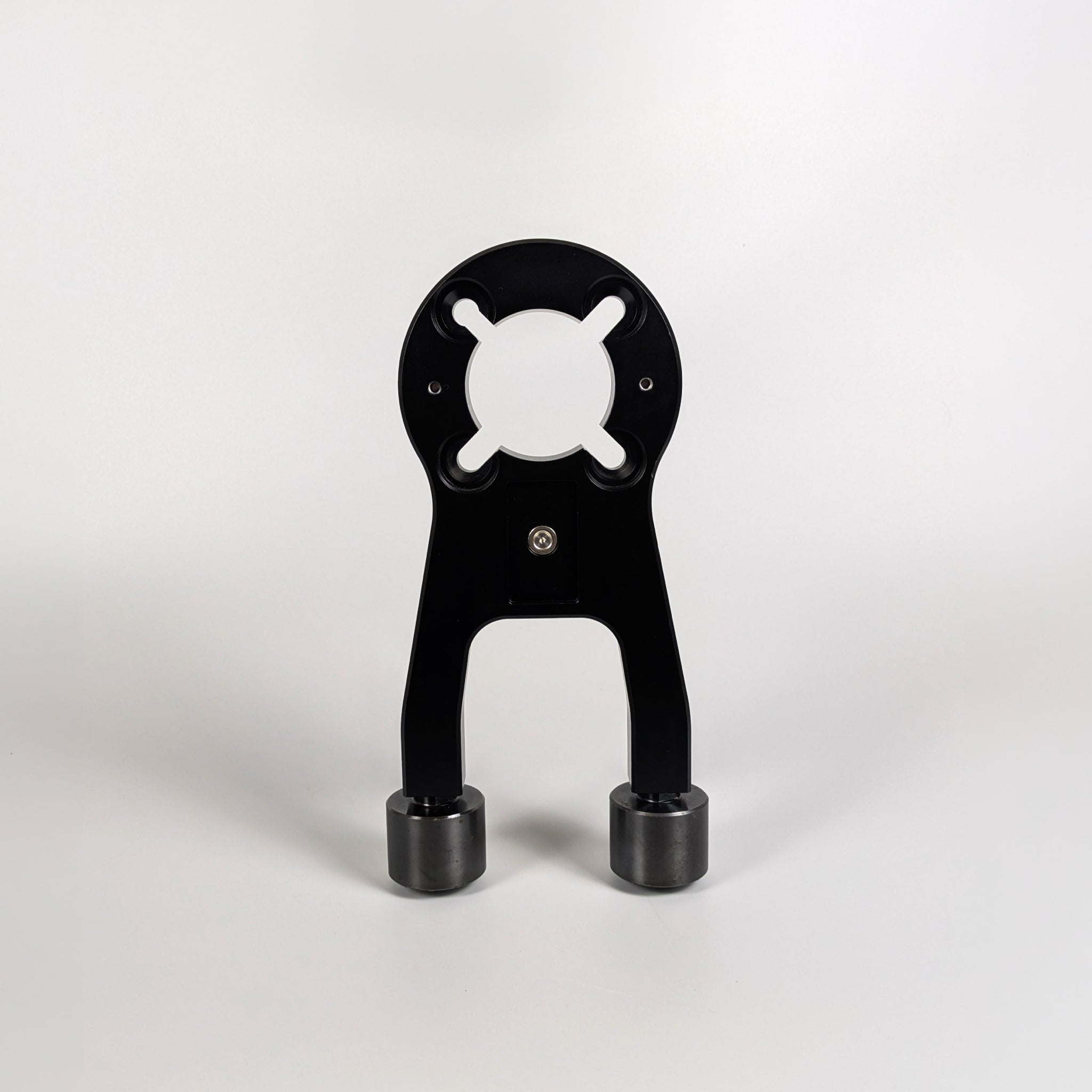

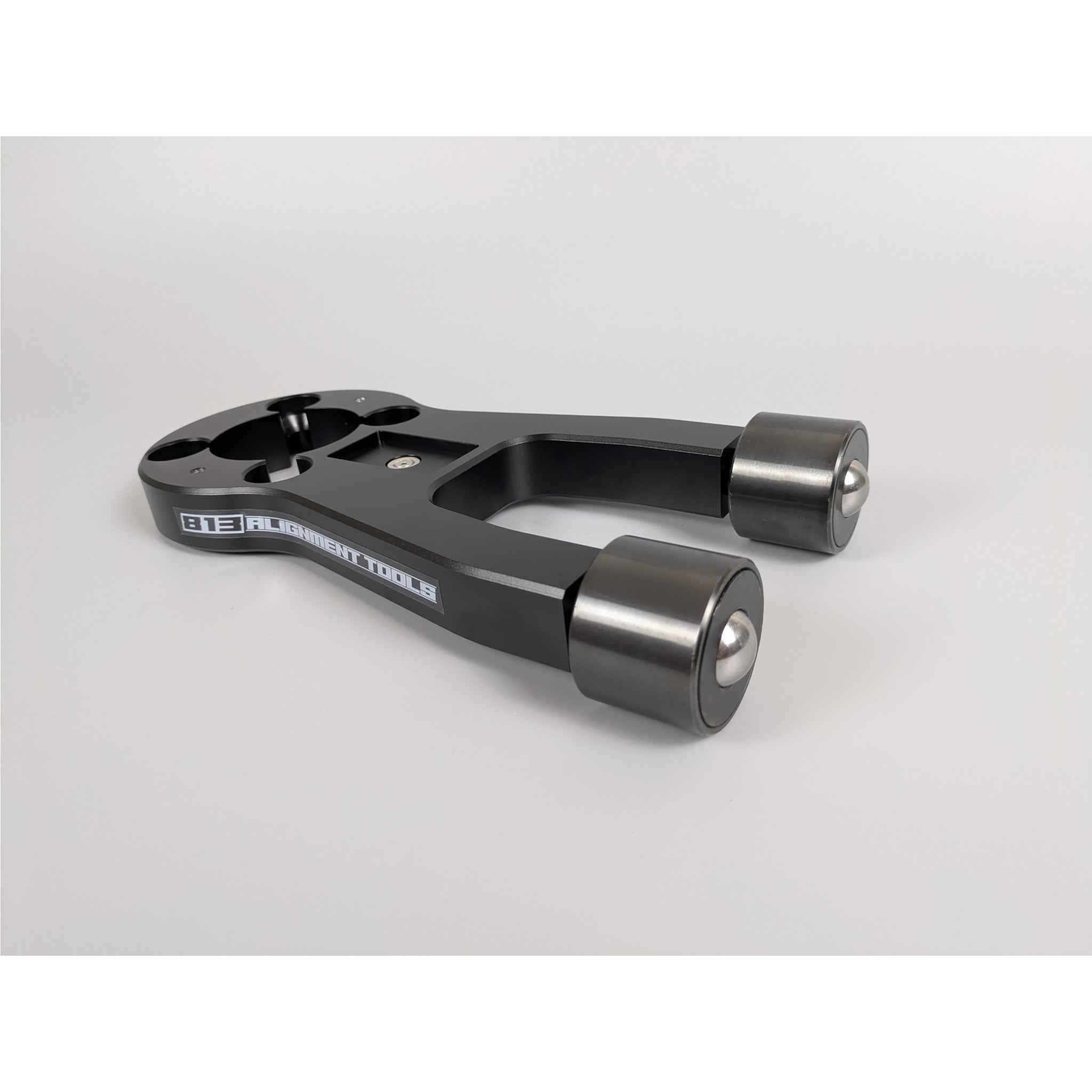

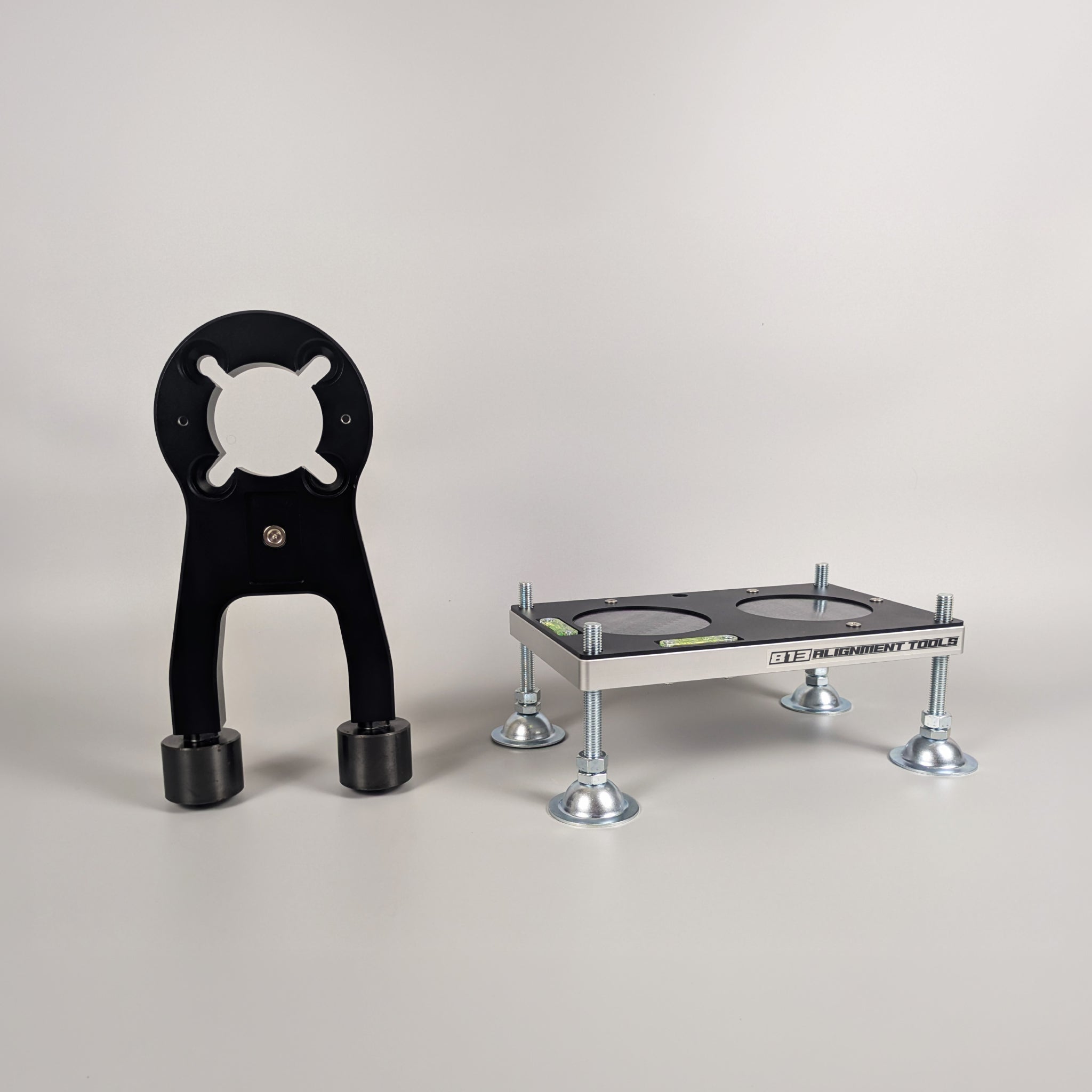

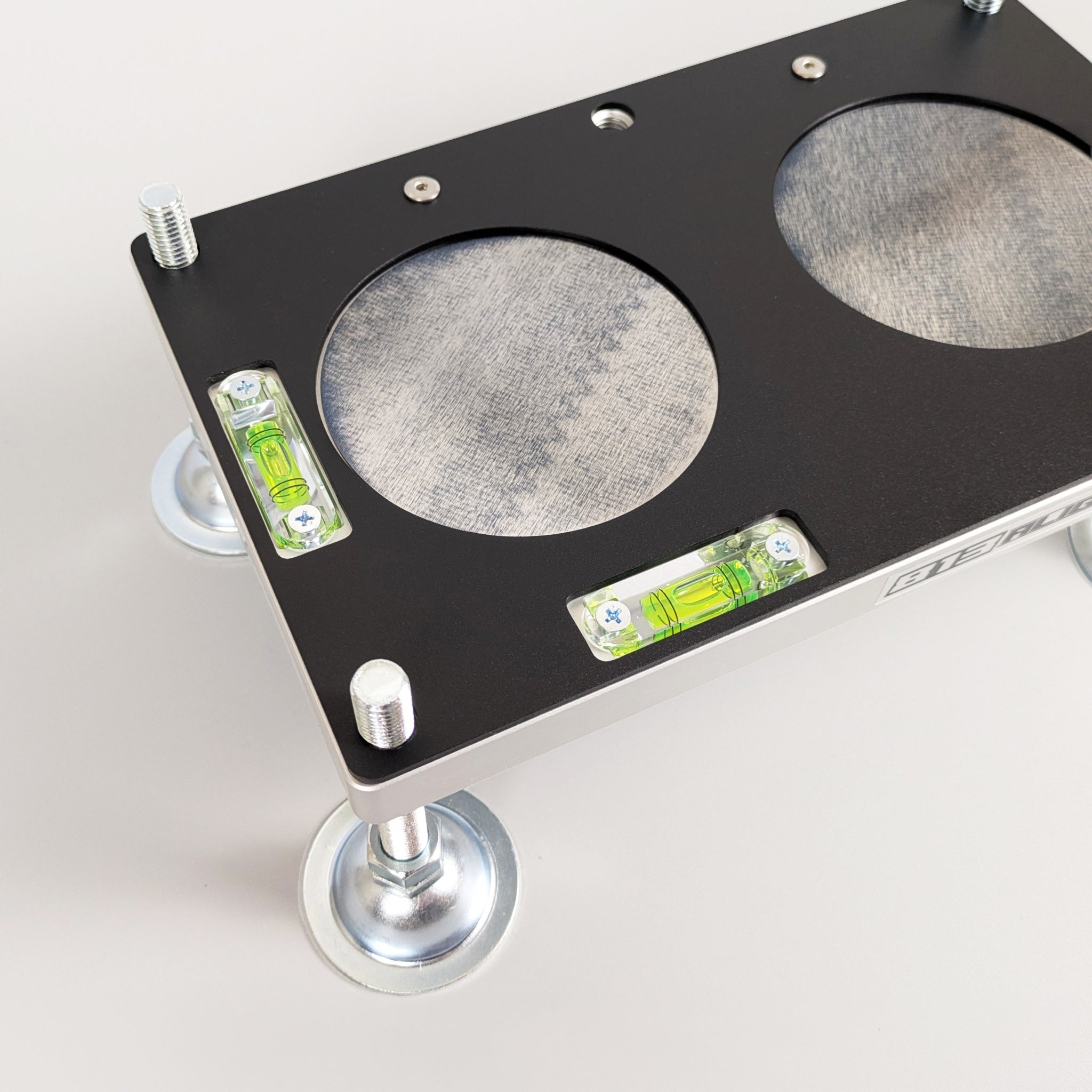

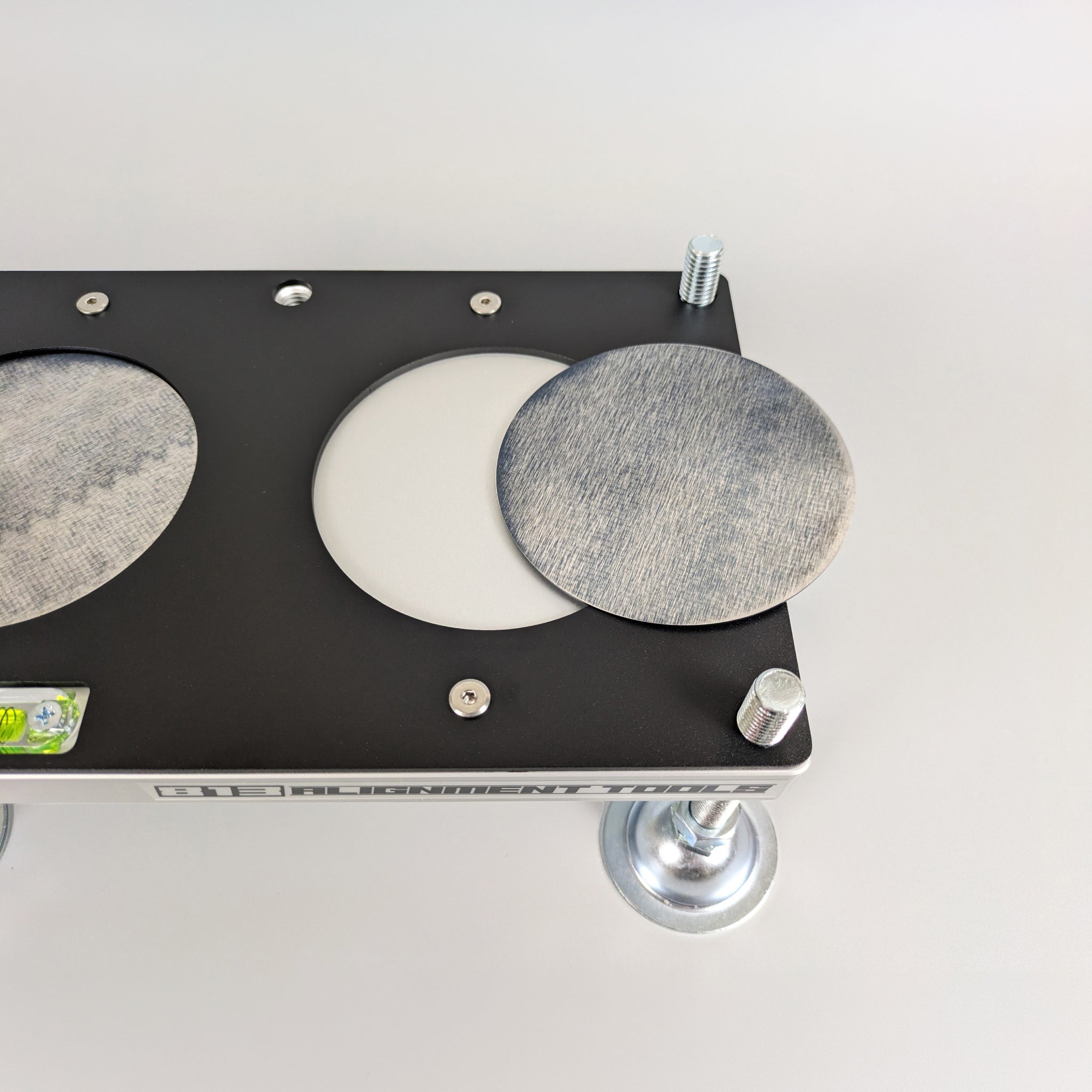

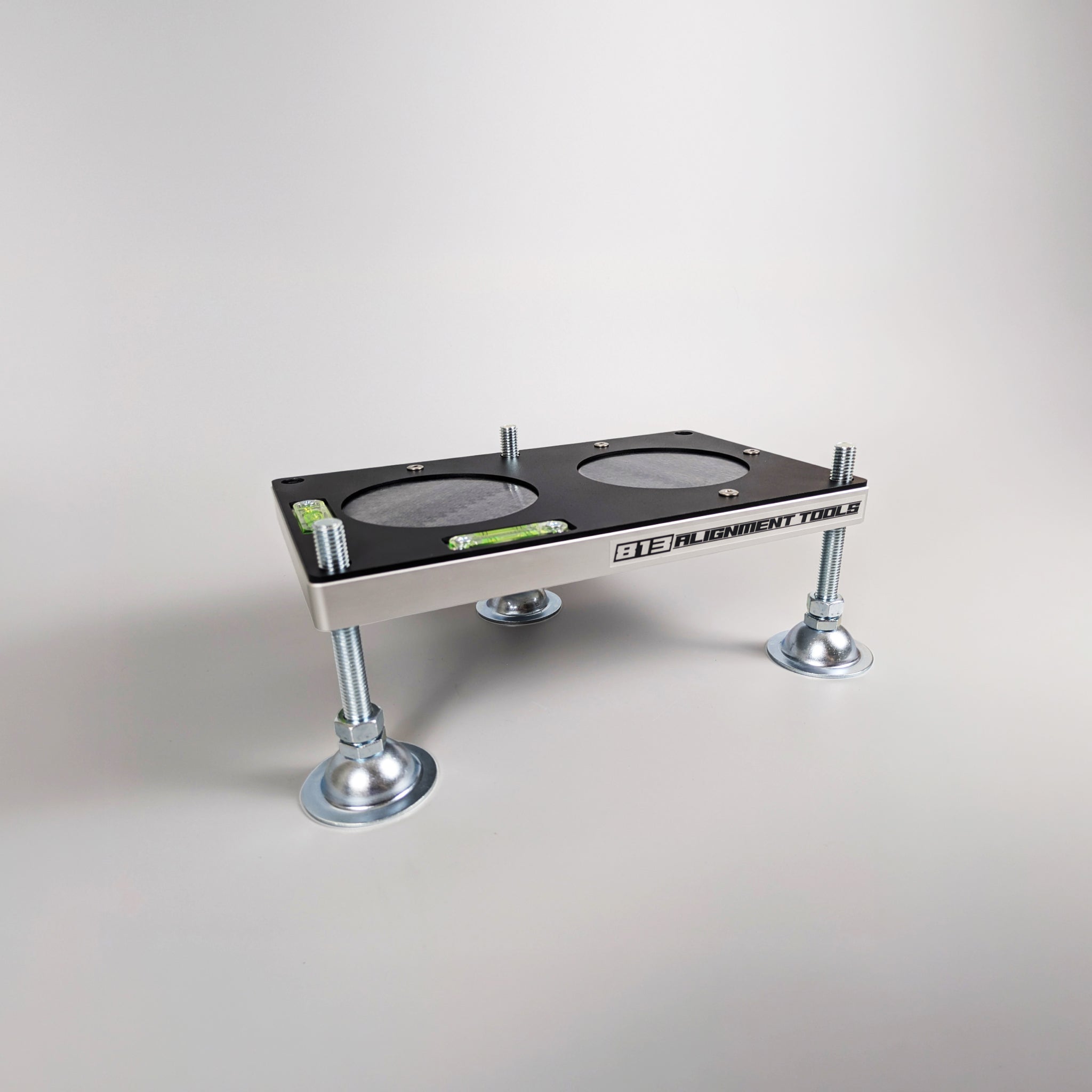

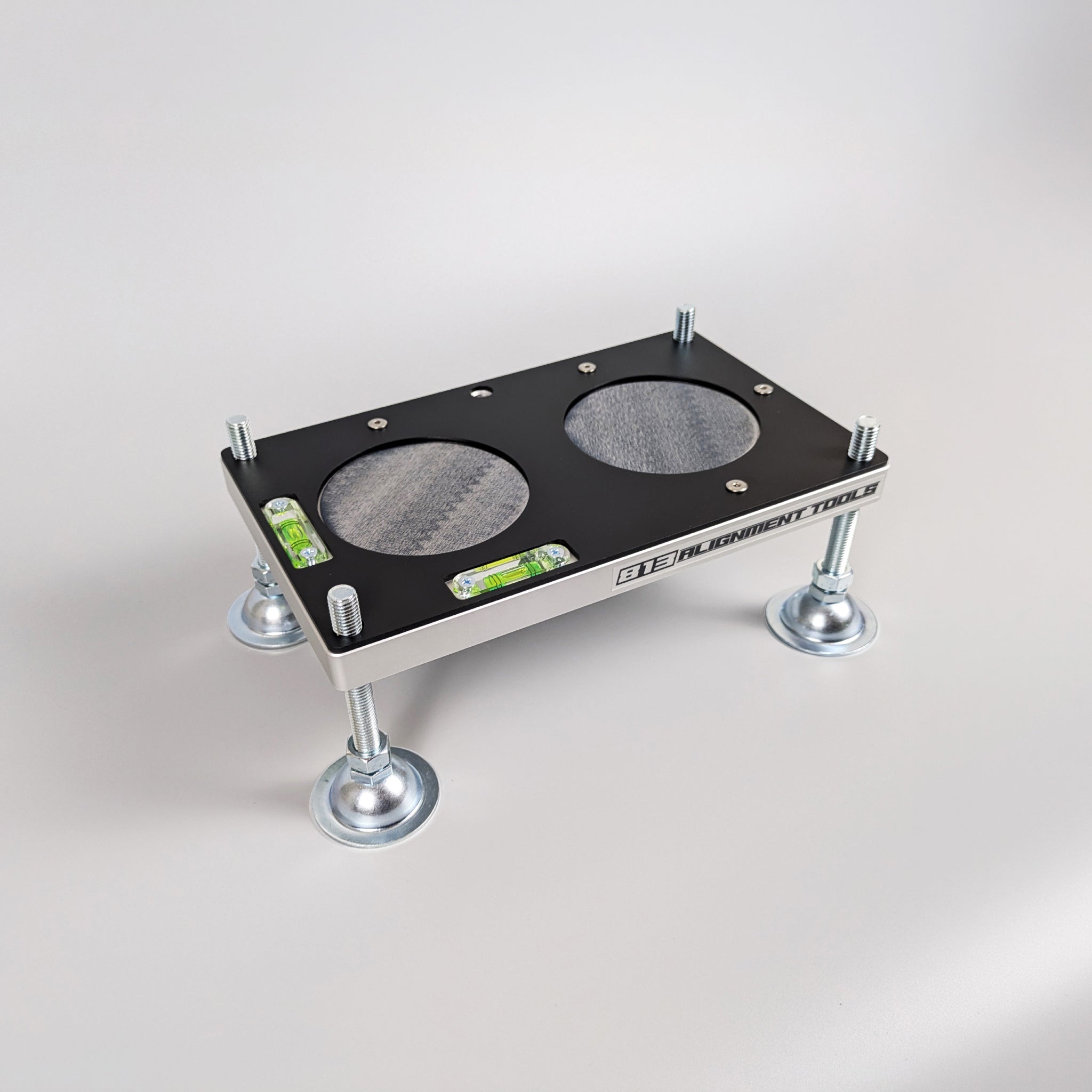

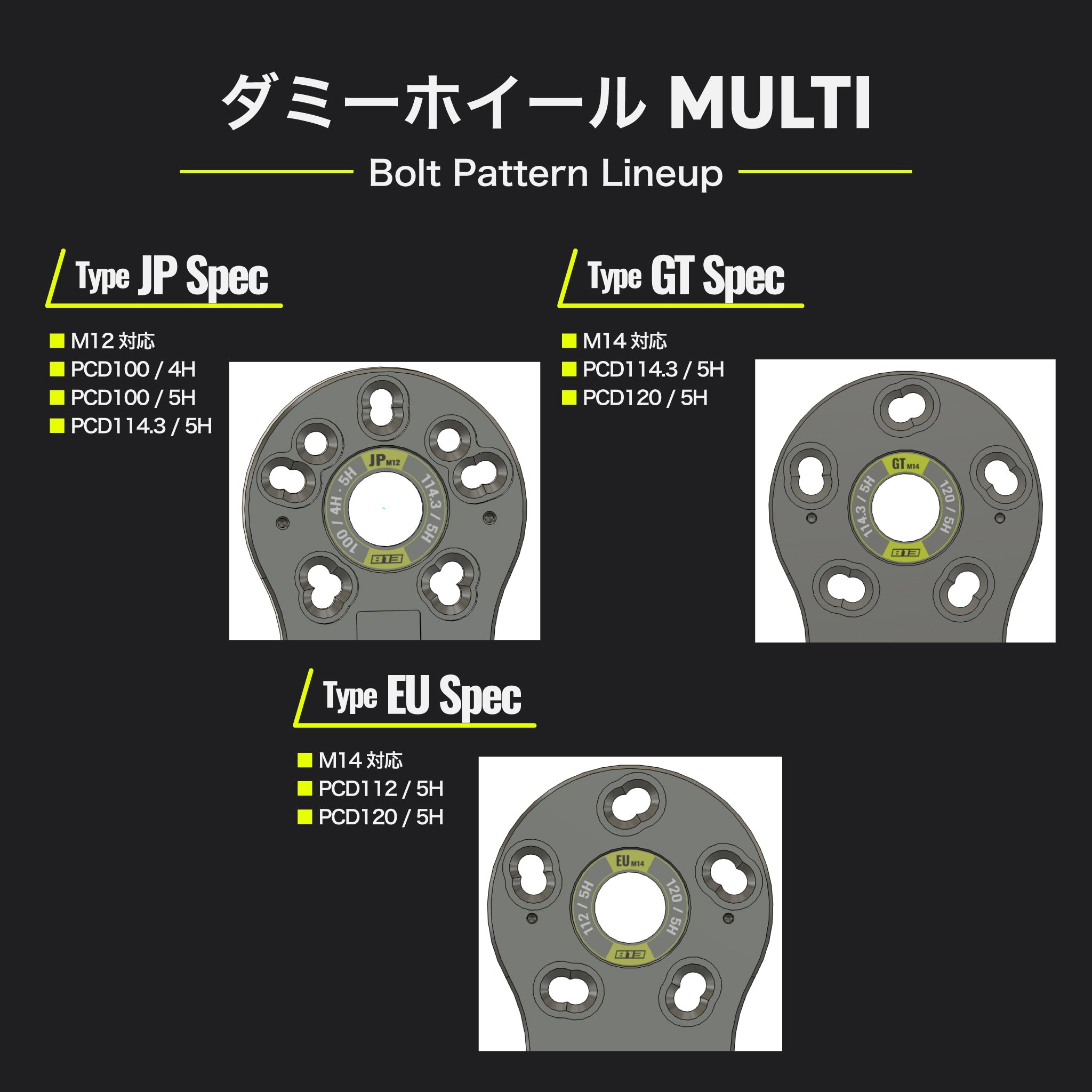

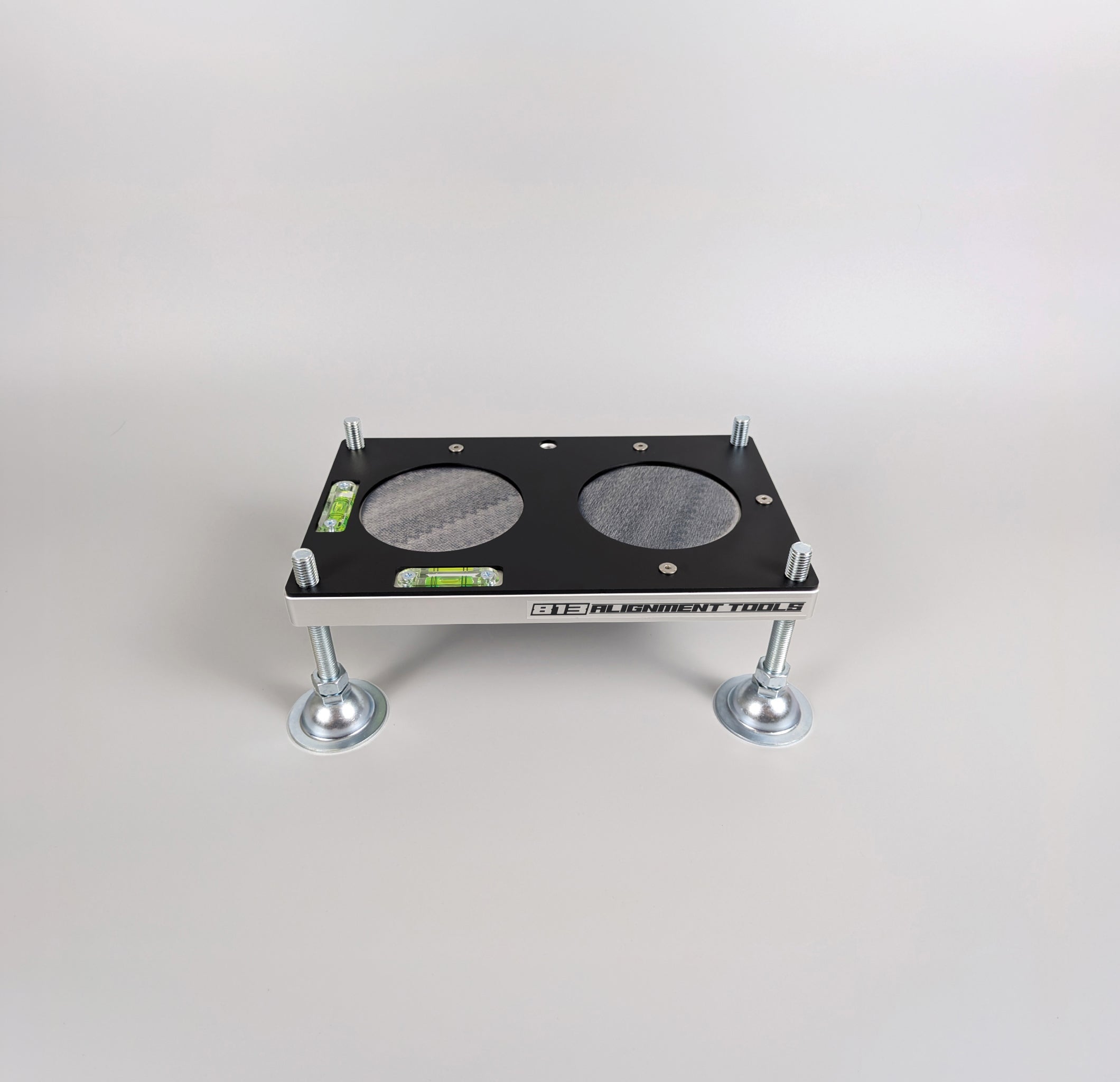

ダミーホイール 製作例

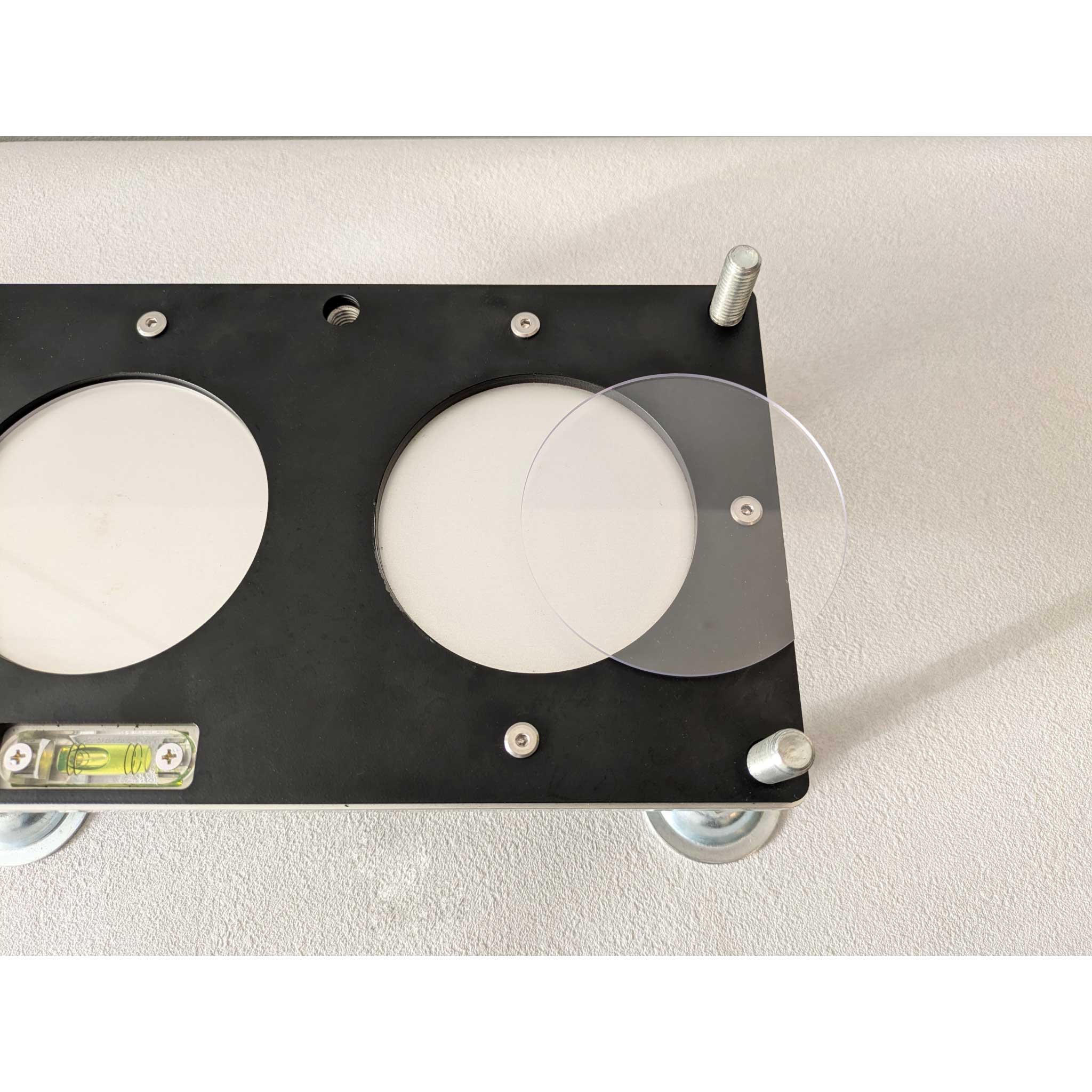

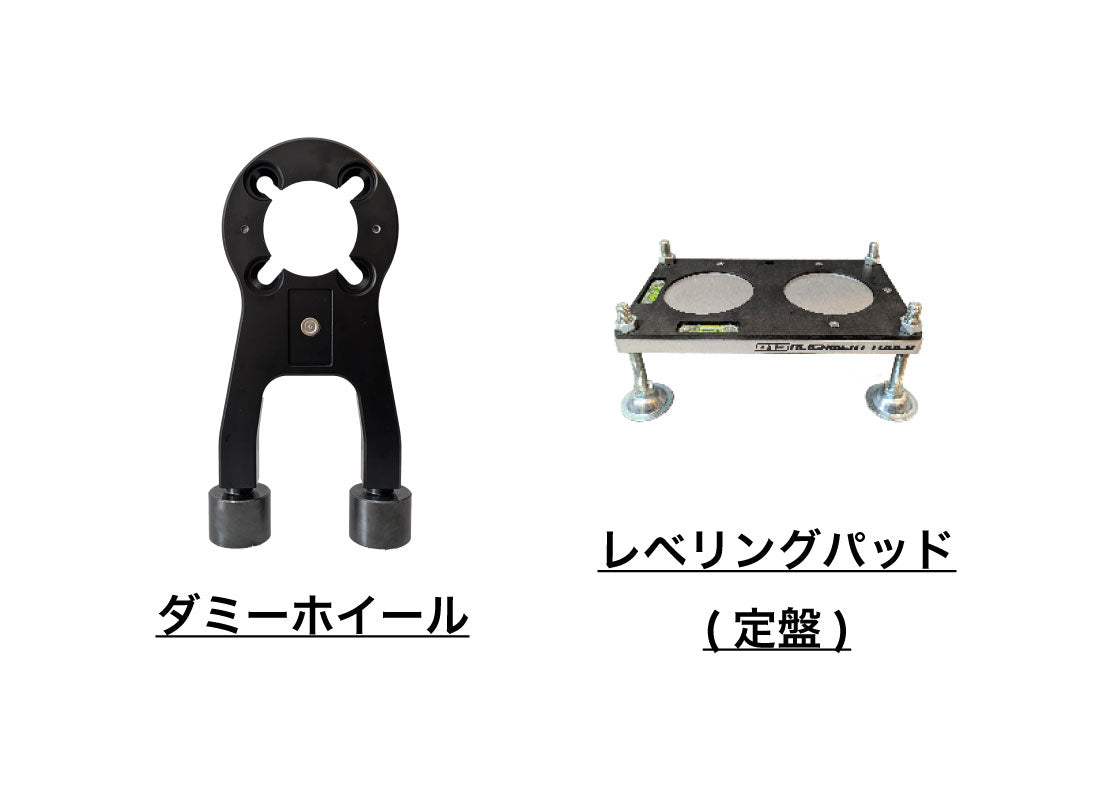

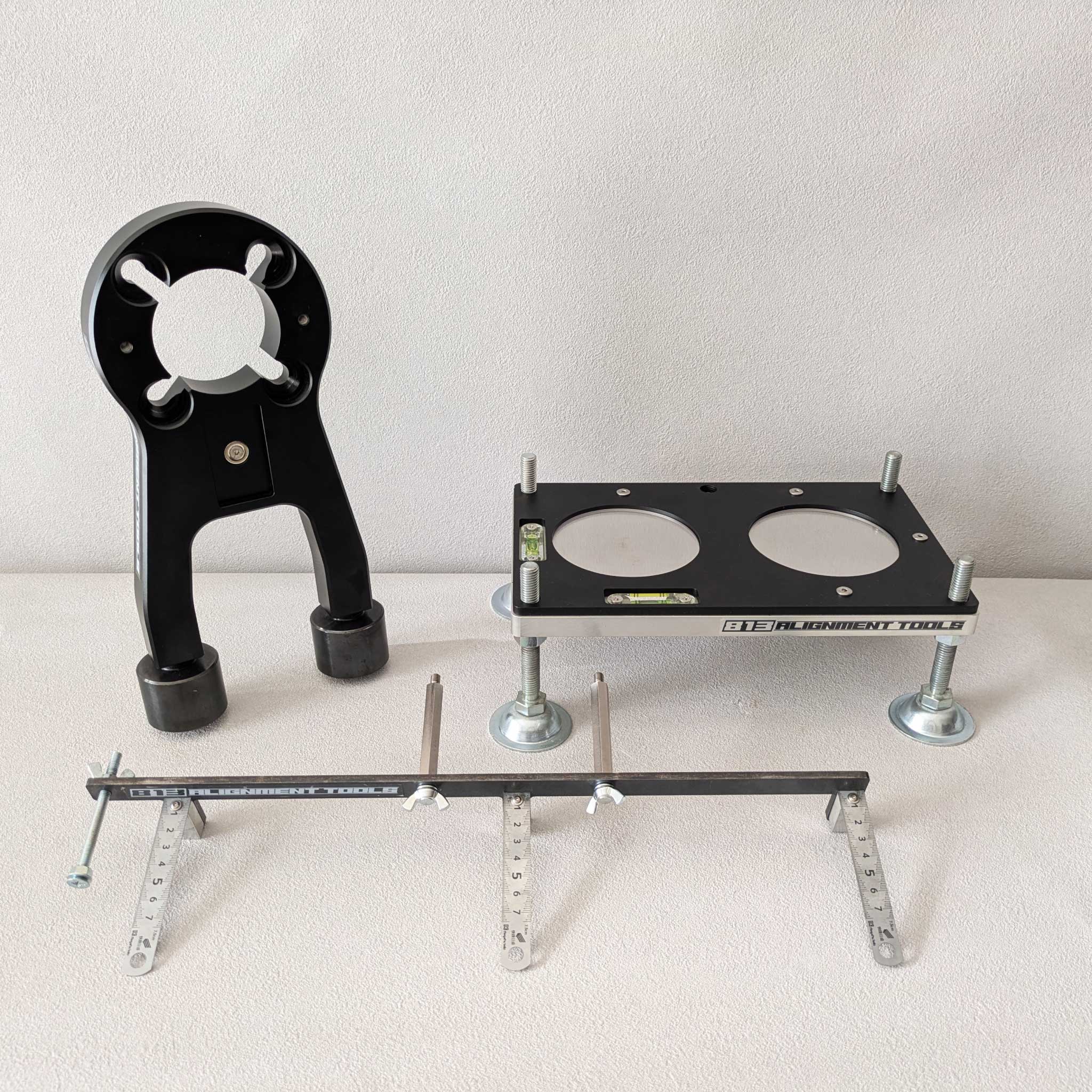

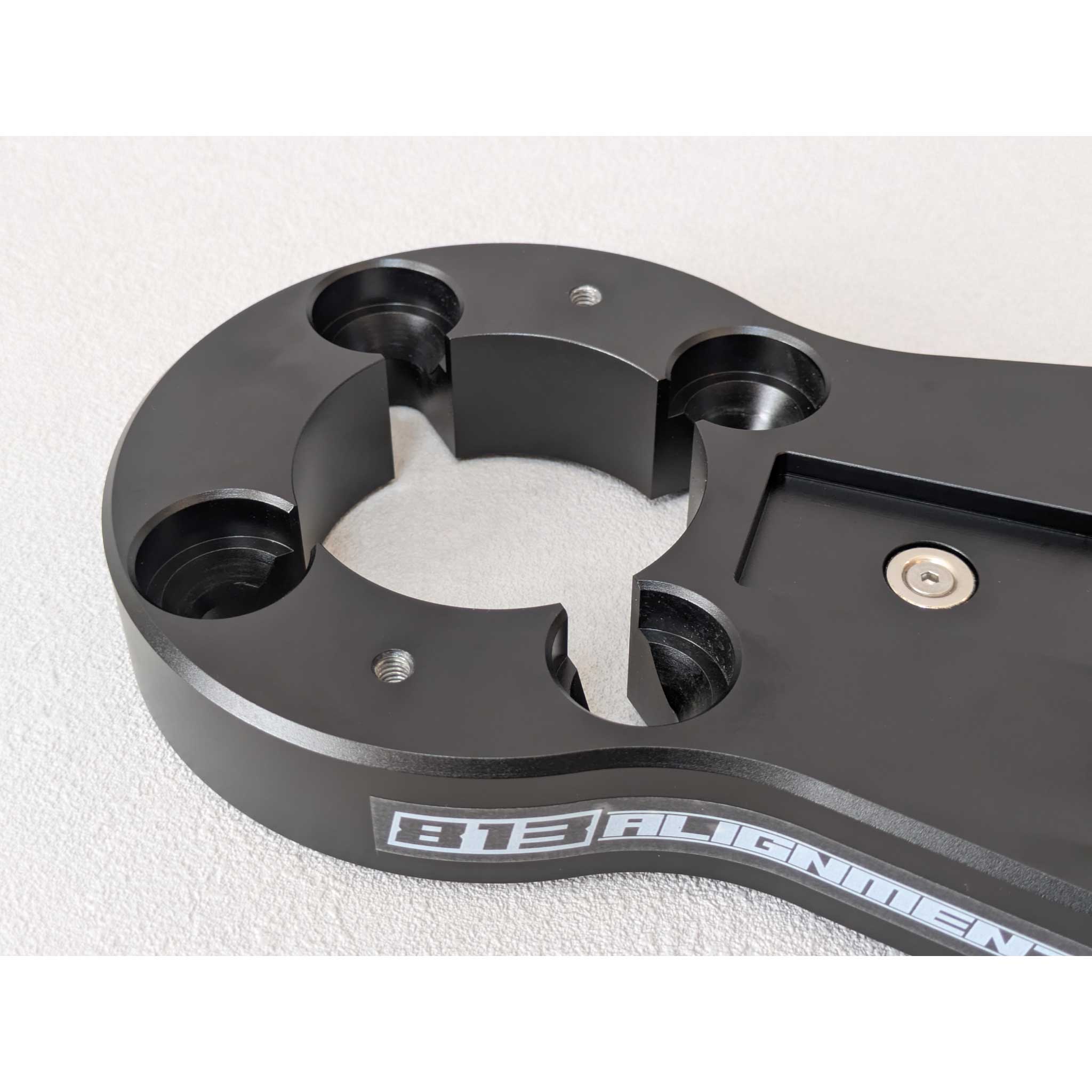

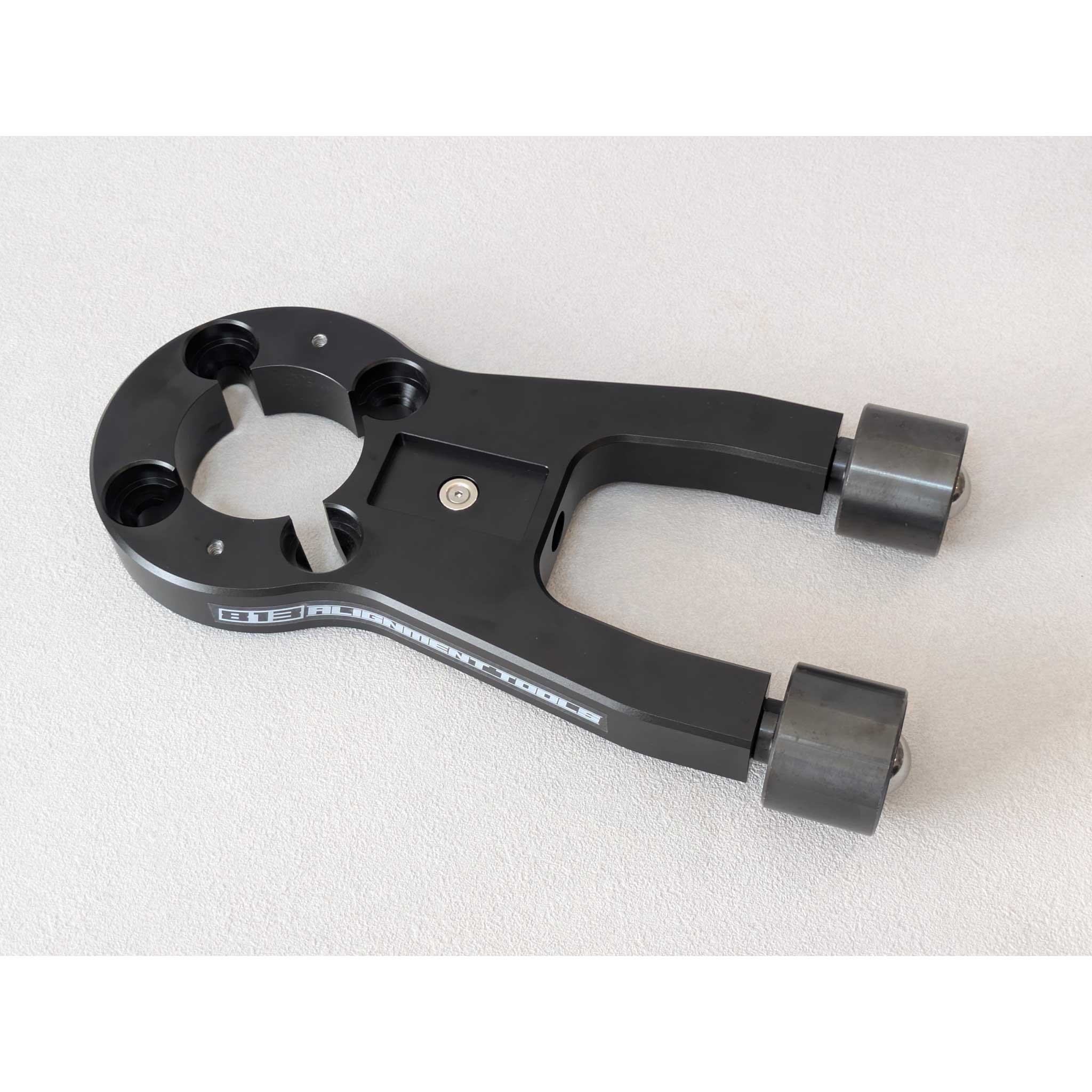

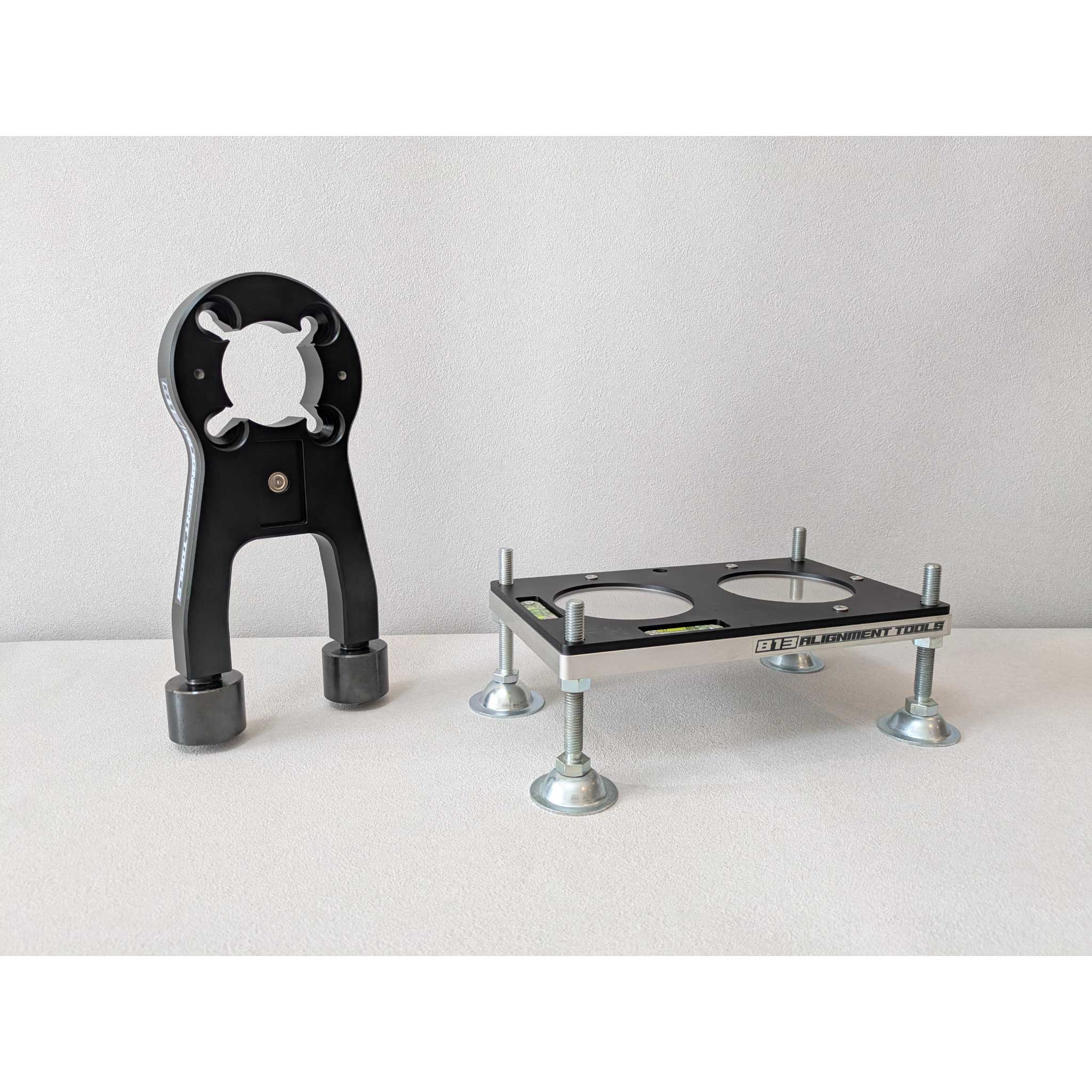

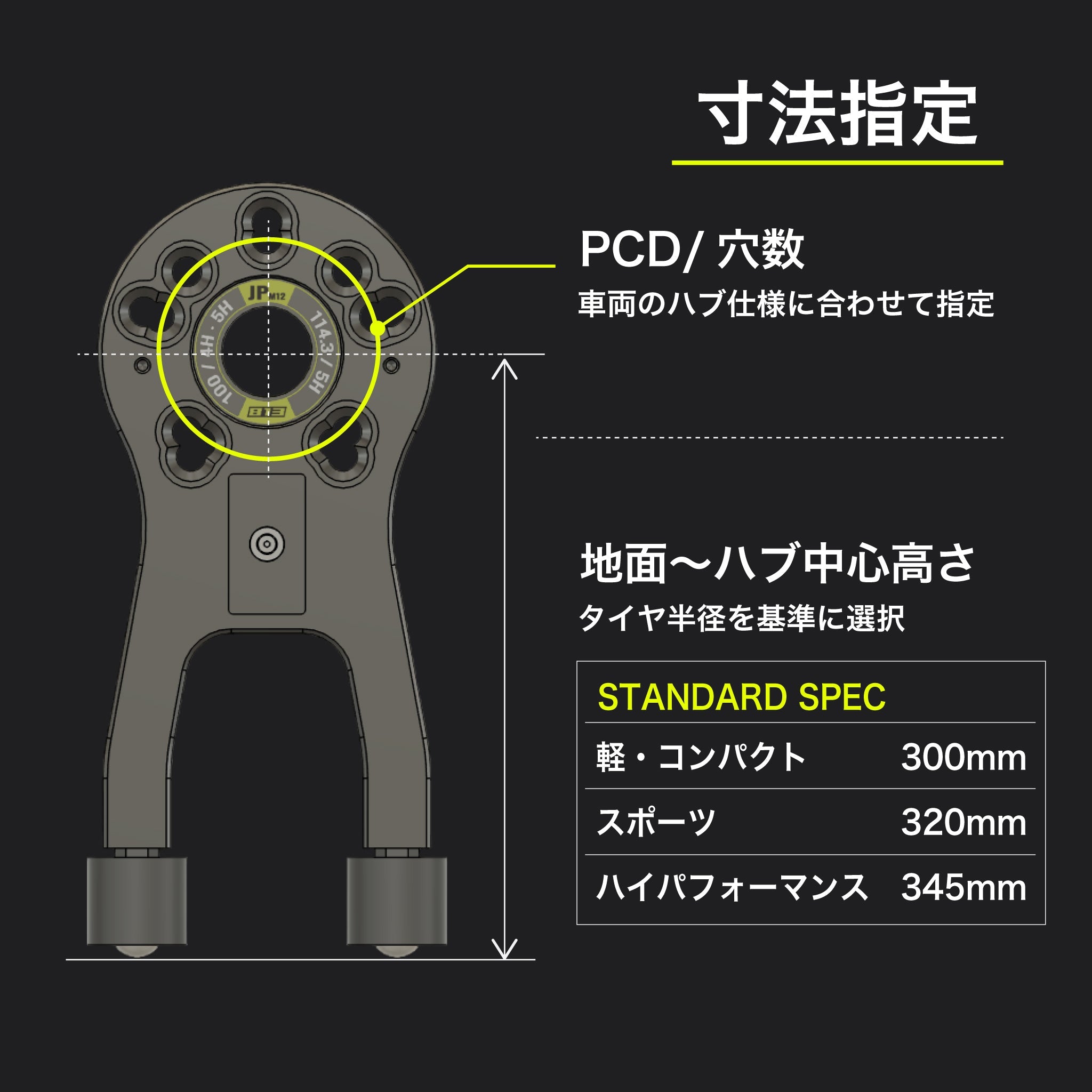

製作したダミーホイールの事例を、実物写真とCAD寸法図を交えてご紹介

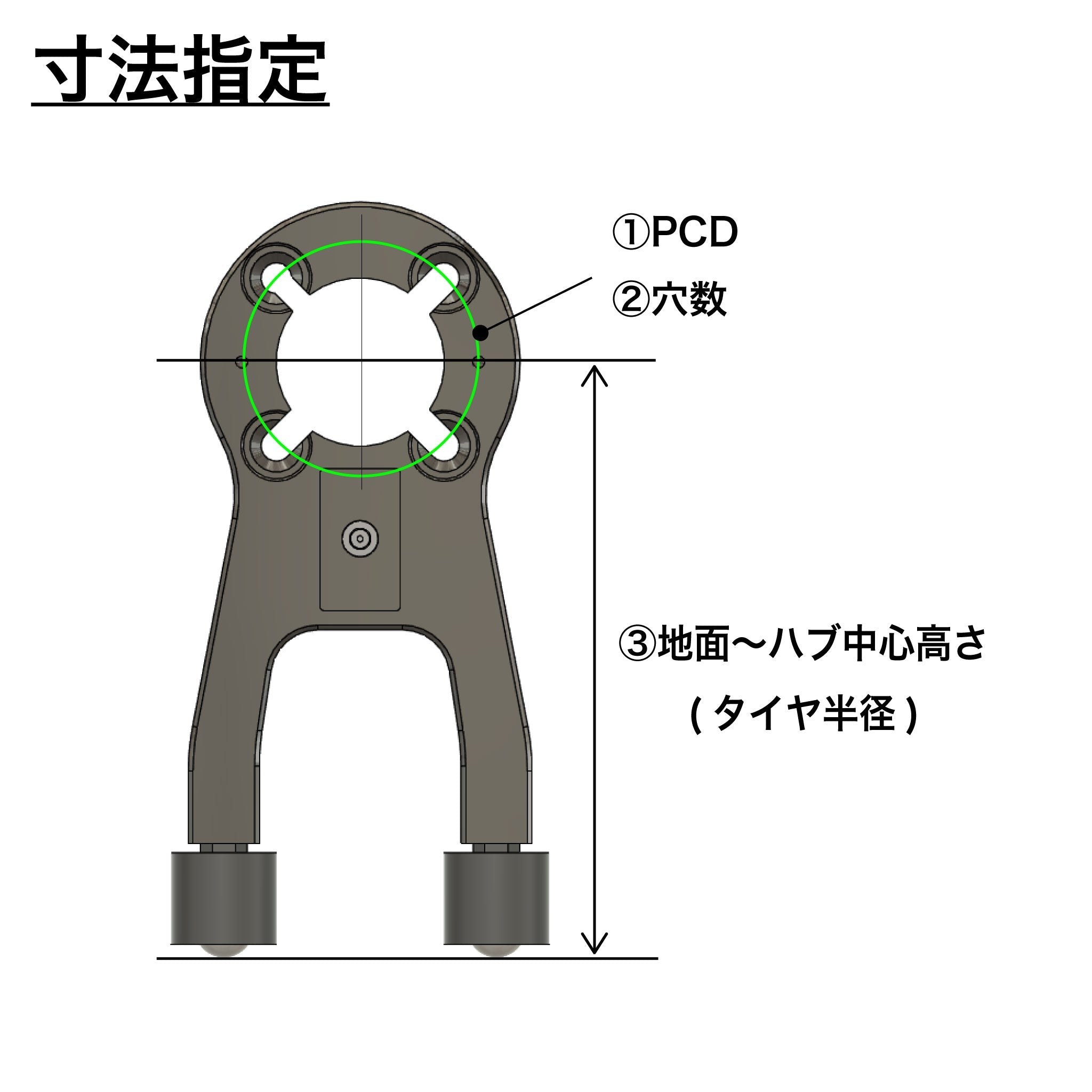

各事例では寸法や設計上の工夫を確認いただけるほか、諸元表の内容を指定し、備考欄に「製作例◯◯と同仕様」とご記入いただくことで、同じ仕様でのご注文も可能です。

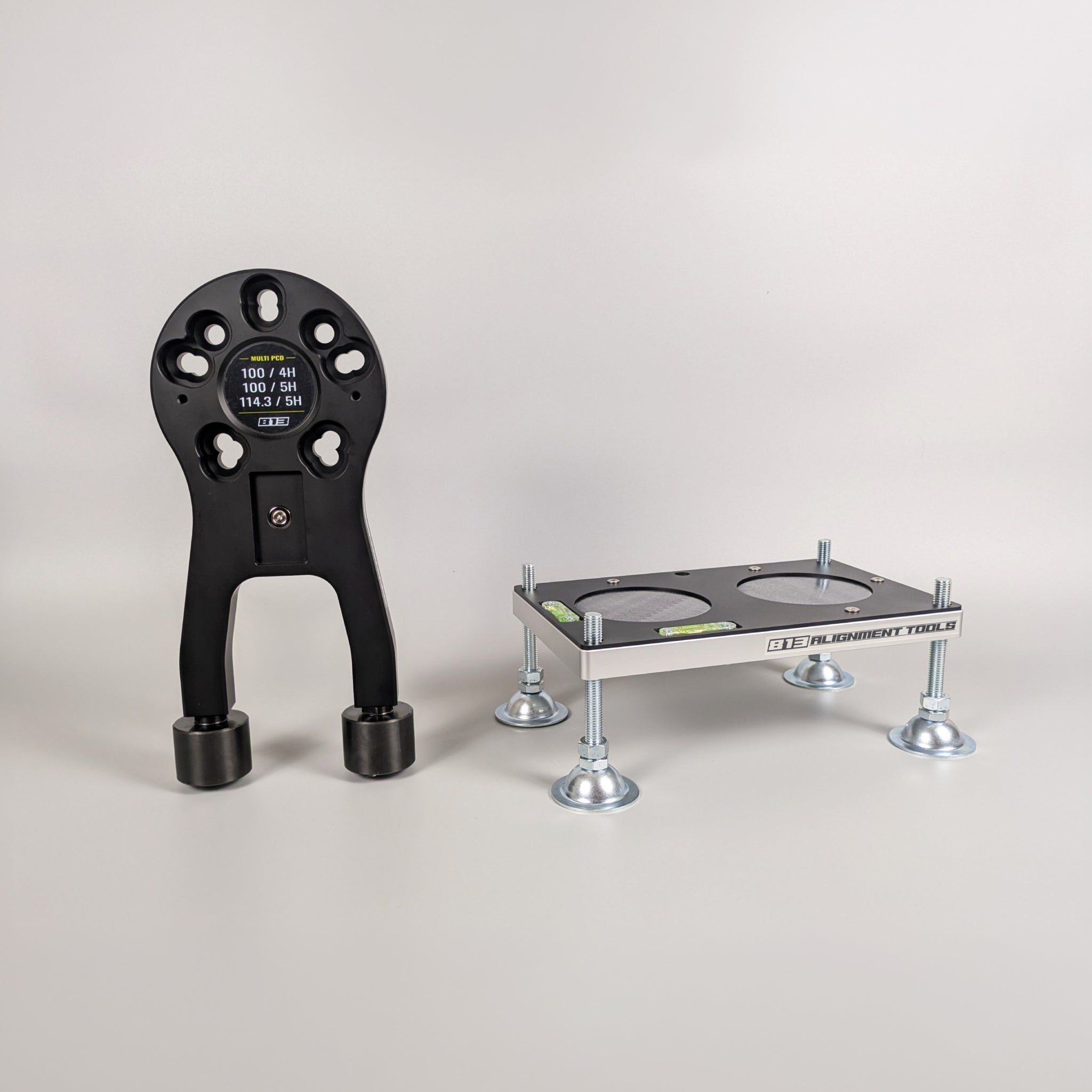

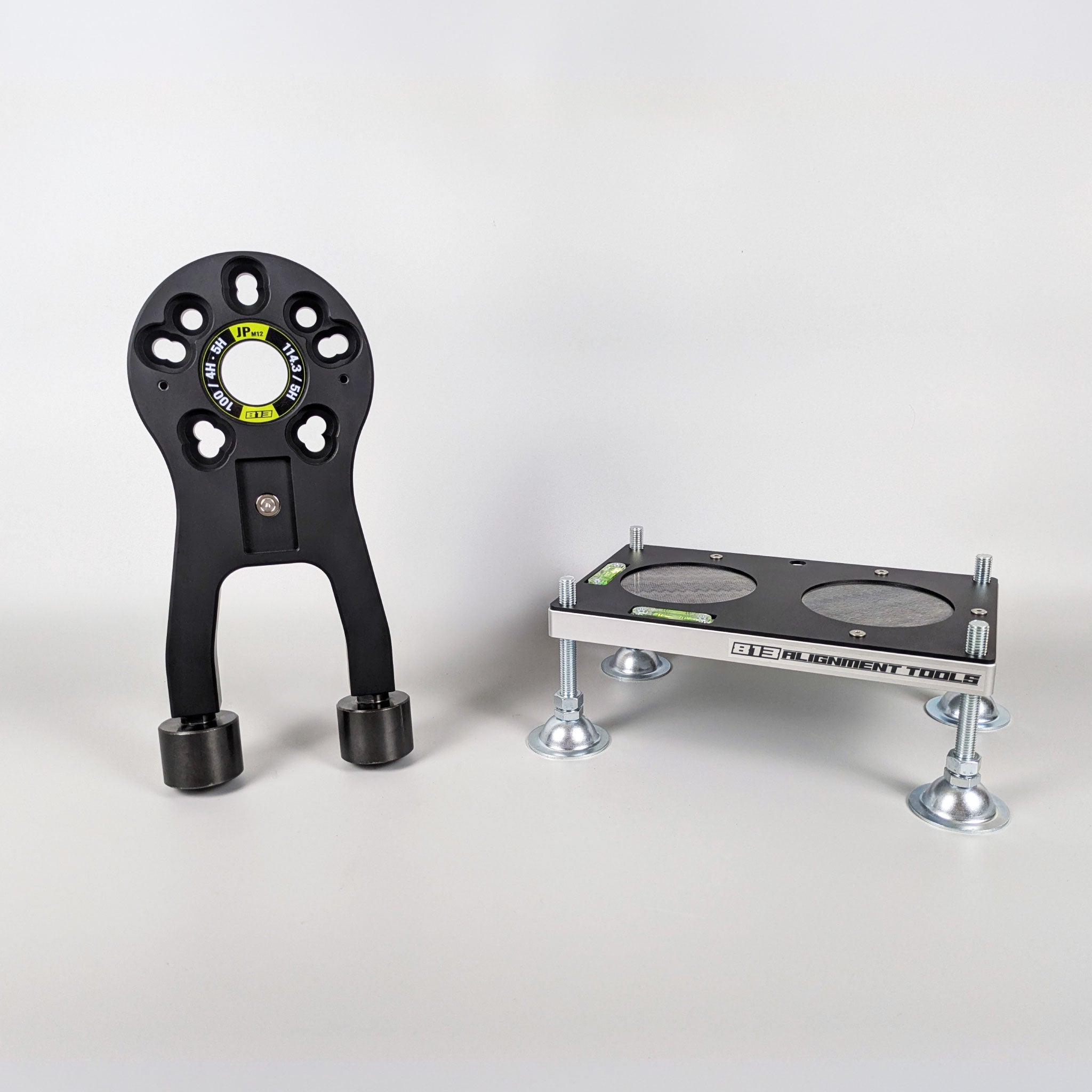

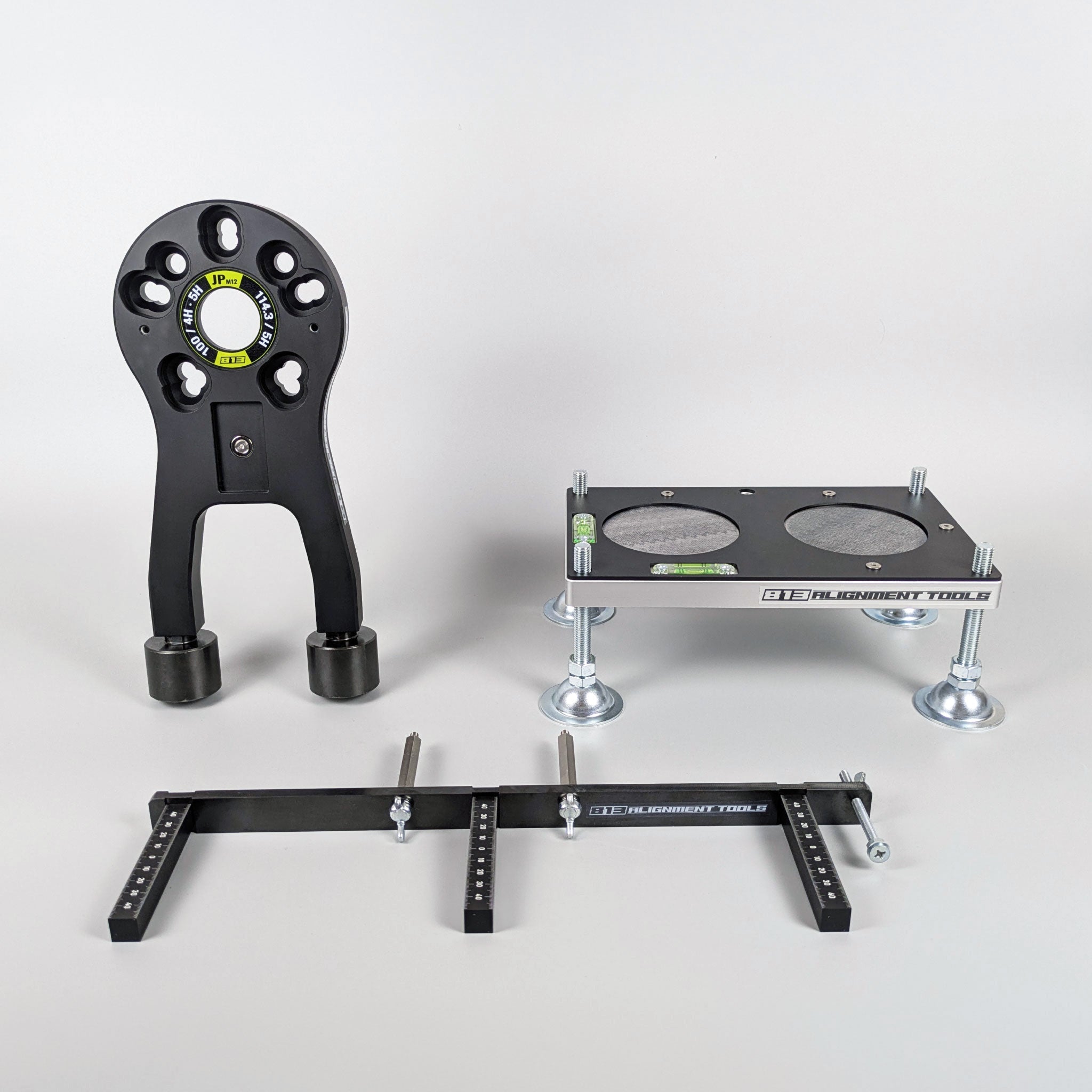

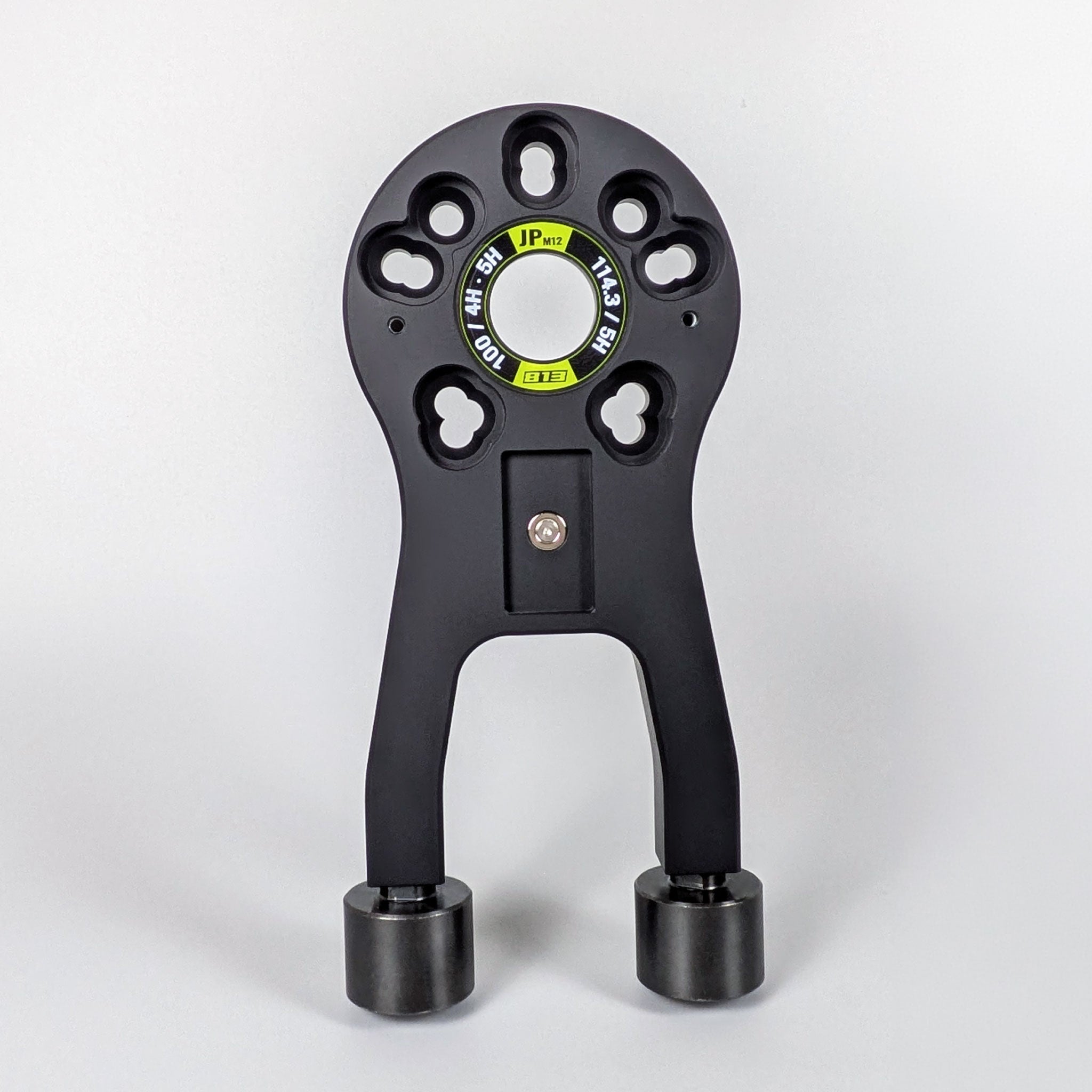

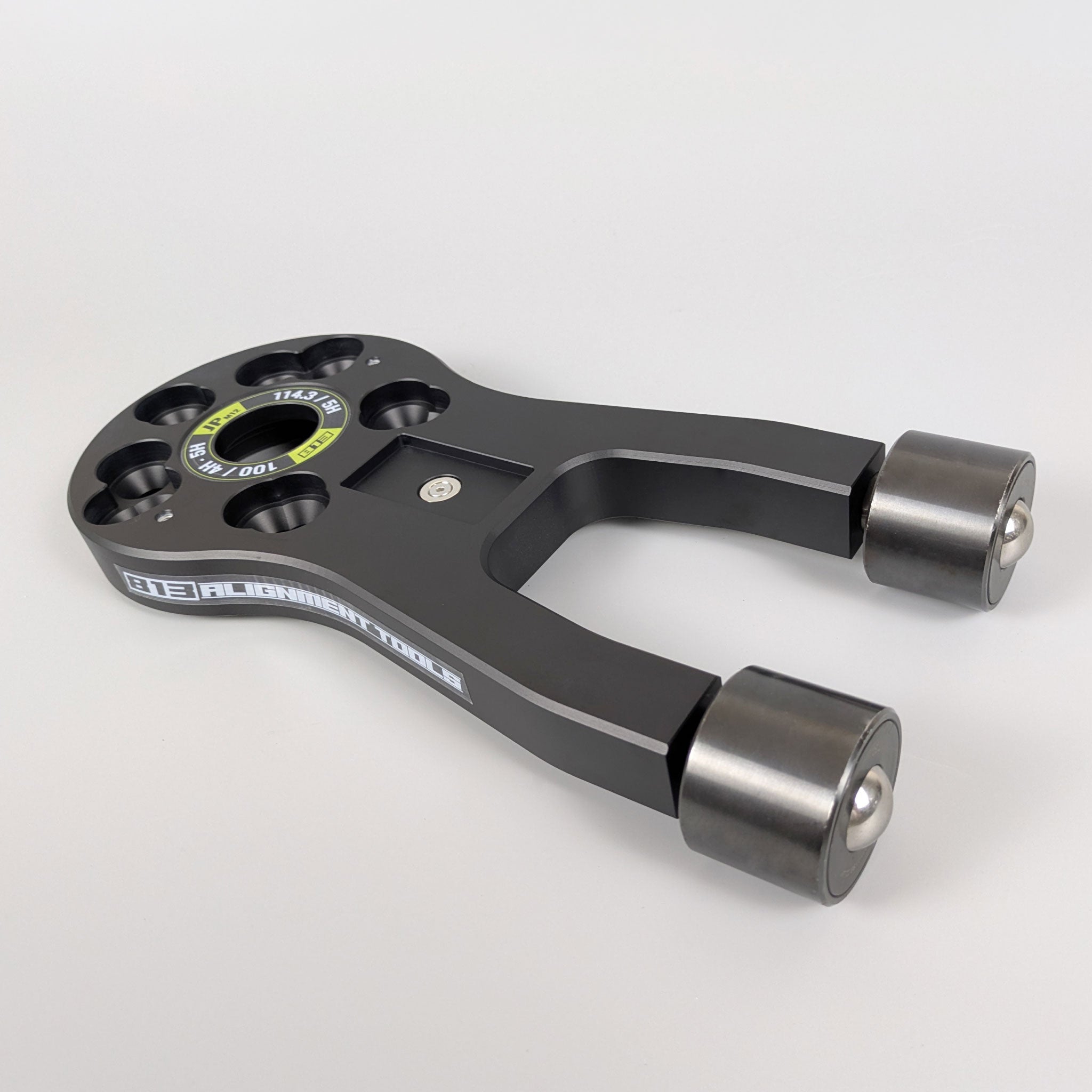

ヤリスカップ
ワンメイク向け+α
PCD
100
114.3
HOLES
4穴
5穴
HUB CENTER HIGHT
267.8
製作内容
ヤリスカップ車両向けに製作したダミーホイールです。
195/55R15のタイヤ外径を基準に、ハブ中心高さを実サイズより30mm低く設定。
車両を必要以上に持ち上げずに、アライメント測定・調整が行える仕様としました。
また、ヤリスカップでの使用を主軸としながら、PCD100・4穴／5穴、PCD114.3・5穴にも対応。
多くの国産車でも使用できるよう、汎用性を持たせた製作例です。
SPECIFICATION
対象車両 | ヤリス 他国産車 |
|---|---|
PCD | 100/114.3 |
穴数 | 4穴・5穴 |
ハブ中心高さ | 267.8 |
ハブ径 | Φ73.1 |
N-ONE ワンメイク向け
PCD
100
HOLES
4穴
HUB CENTER HIGHT
251.2
製作内容
キャンバー角測定の精度向上を目的に板厚を最適化し、従来比6倍以上の曲げ剛性を確保しました。
一方で、全長はタイヤ実サイズより30mm短く設計。
車両を必要以上にジャッキアップせずに作業できます。
さらに、剛性に余裕のある部分を削り出すことで、重量は2.4kgと軽量。
取付・取外しや持ち運び時の扱いやすさも向上しています。
SPECIFICATION
対象車両 | N-ONE |
|---|---|
PCD | 100 |
穴数 | 4穴 |
ハブ中心高さ | 251.2 |
ハブ径 | Φ73.1 |
GR86 ワンメイク向け
PCD
100
HOLES
5穴
HUB CENTER HIGHT
312.6
製作内容
GR86ワンメイクレース車両向けに製作したダミーホイールです。
PCD100・5穴に対応し、使用タイヤ外径に合わせてハブ中心高さを設定。
標準的なGR86向け仕様として、実車条件に近い状態でアライメント測定・調整が行えるよう製作しました。
SPECIFICATION
対象車両 | GR86 |
|---|---|
PCD | 100 |
穴数 | 5穴 |
ハブ中心高さ | 312.6 |
ハブ径 | Φ73.1 |

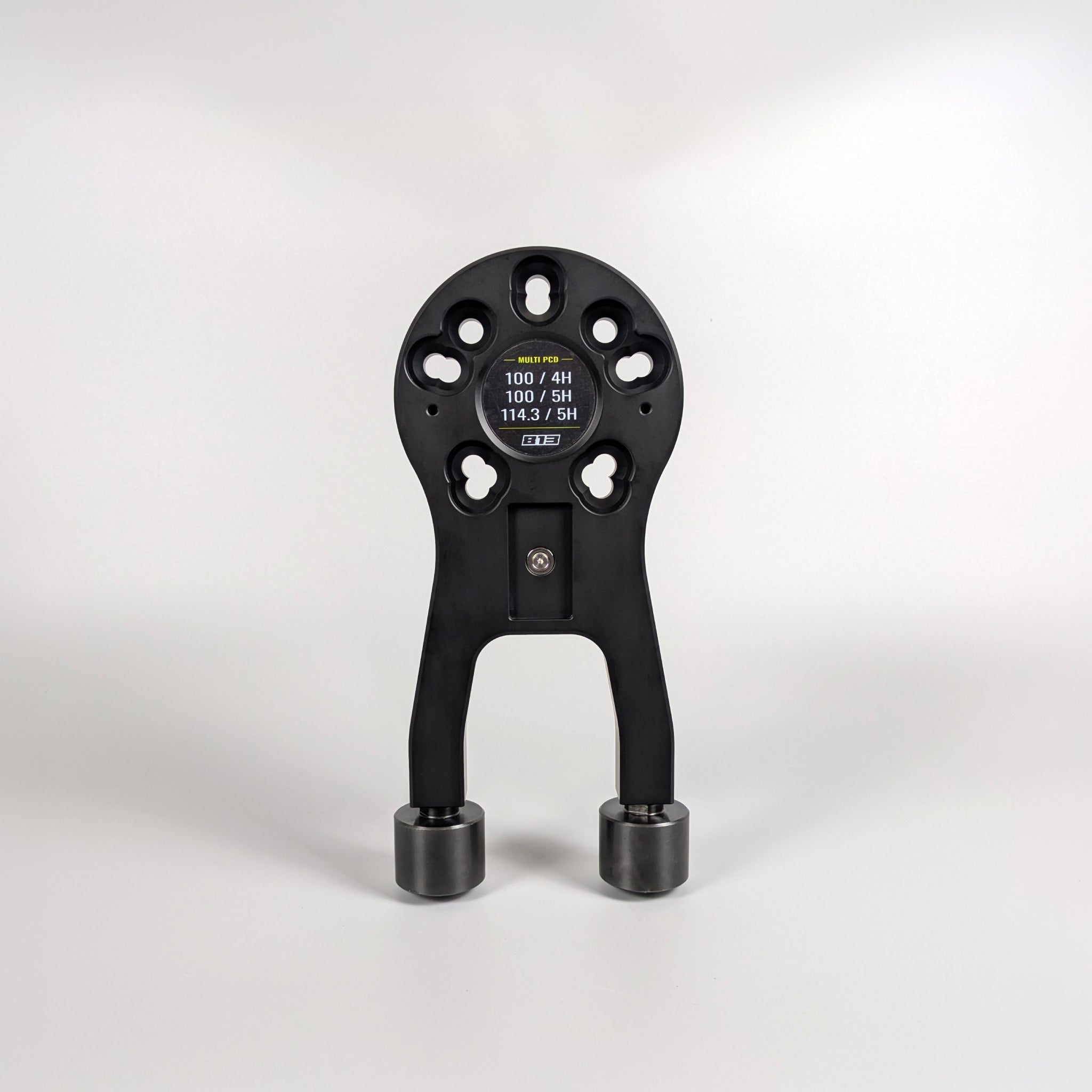

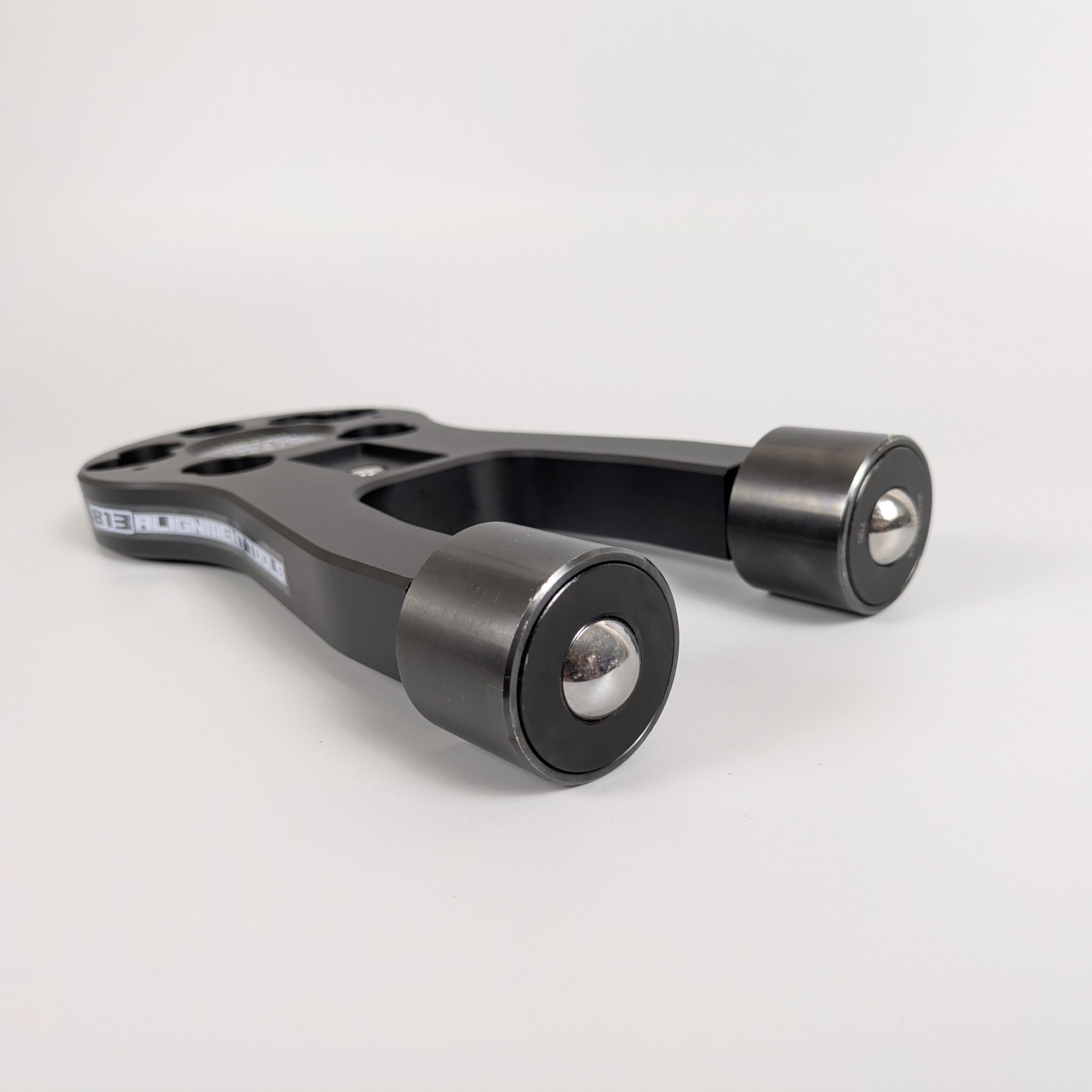

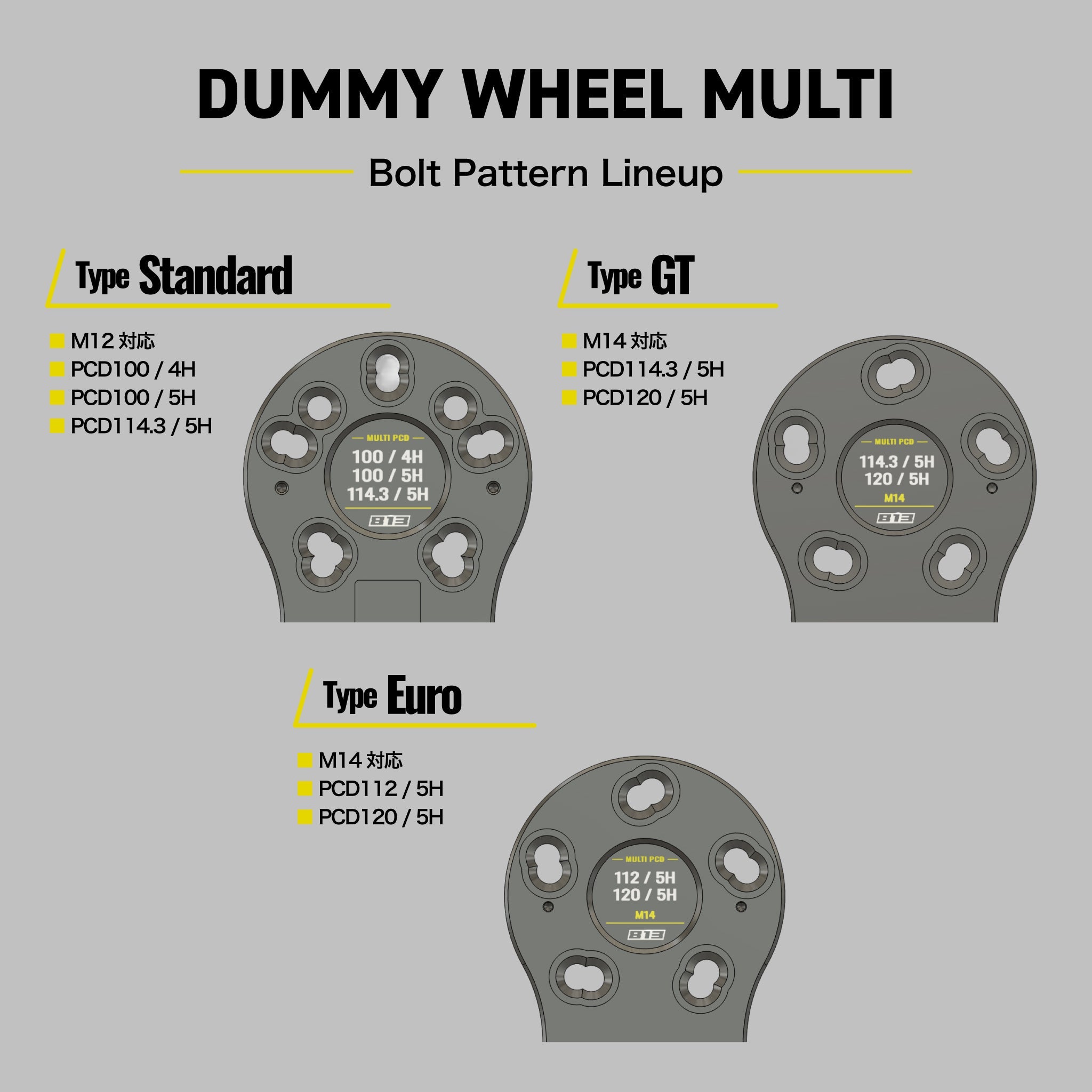

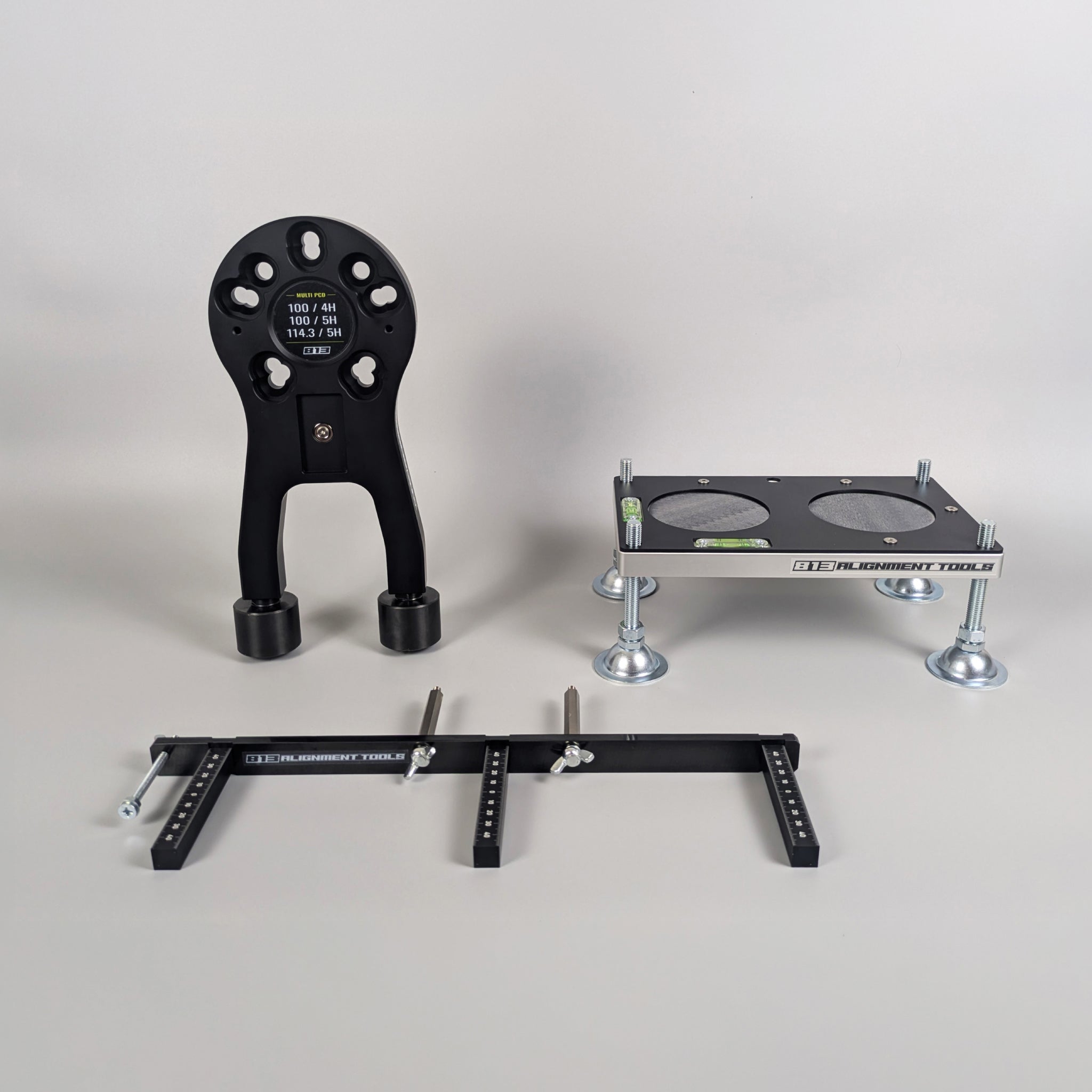

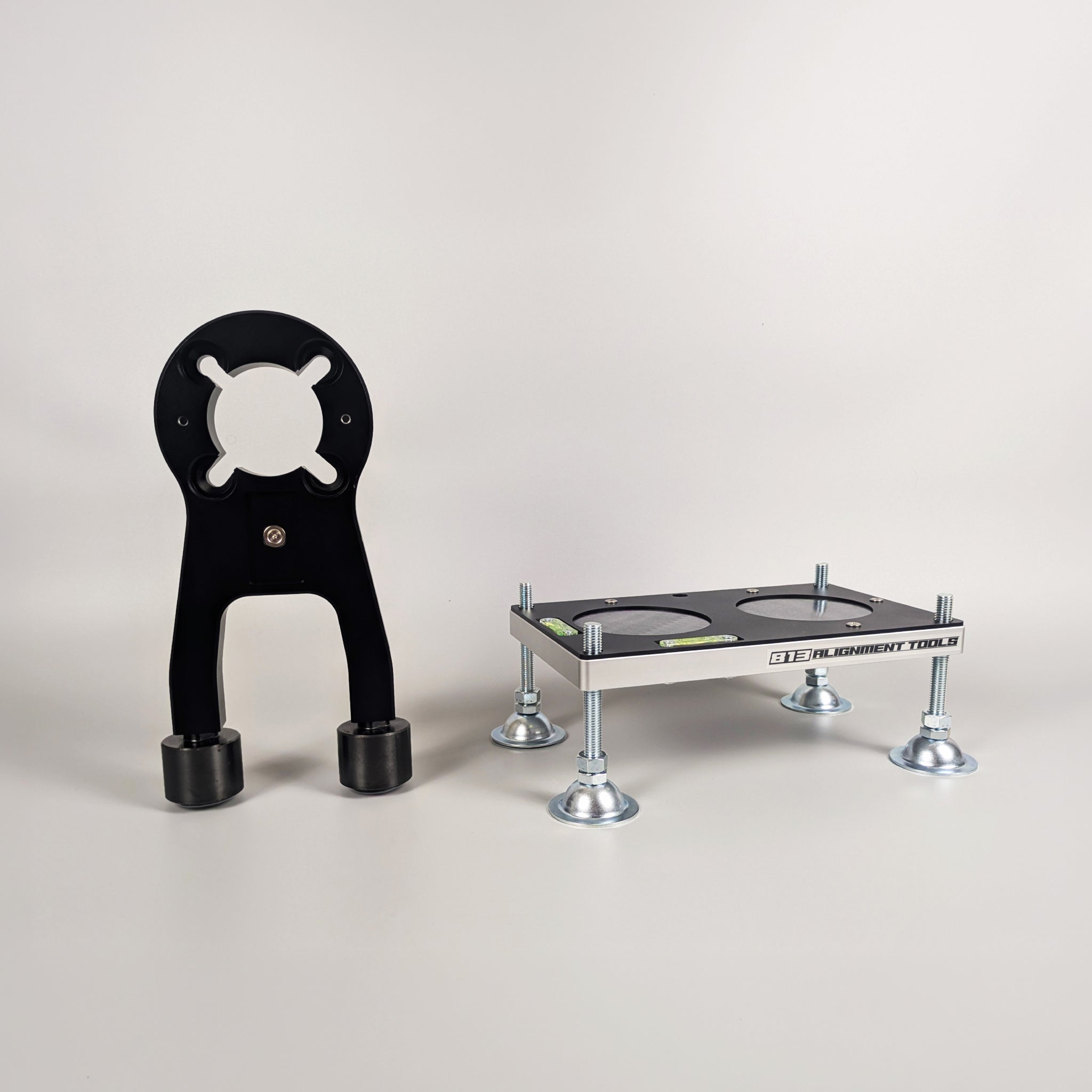

マルチ対応仕様 （各種ワンメイクレース用）
PCD
100
HOLES
4穴
HUB CENTER HIGHT
242.5
/257.5
/300.5
製作内容

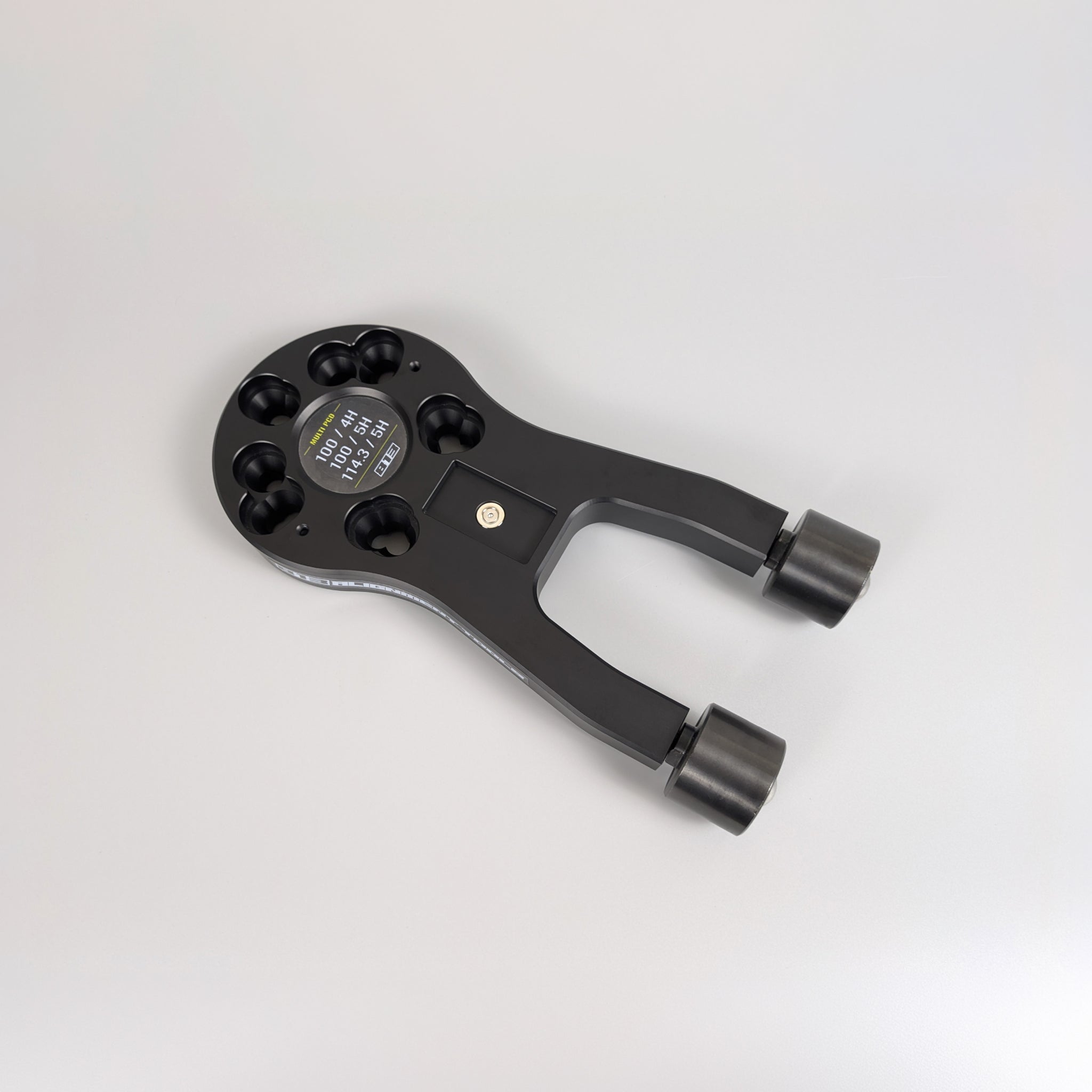

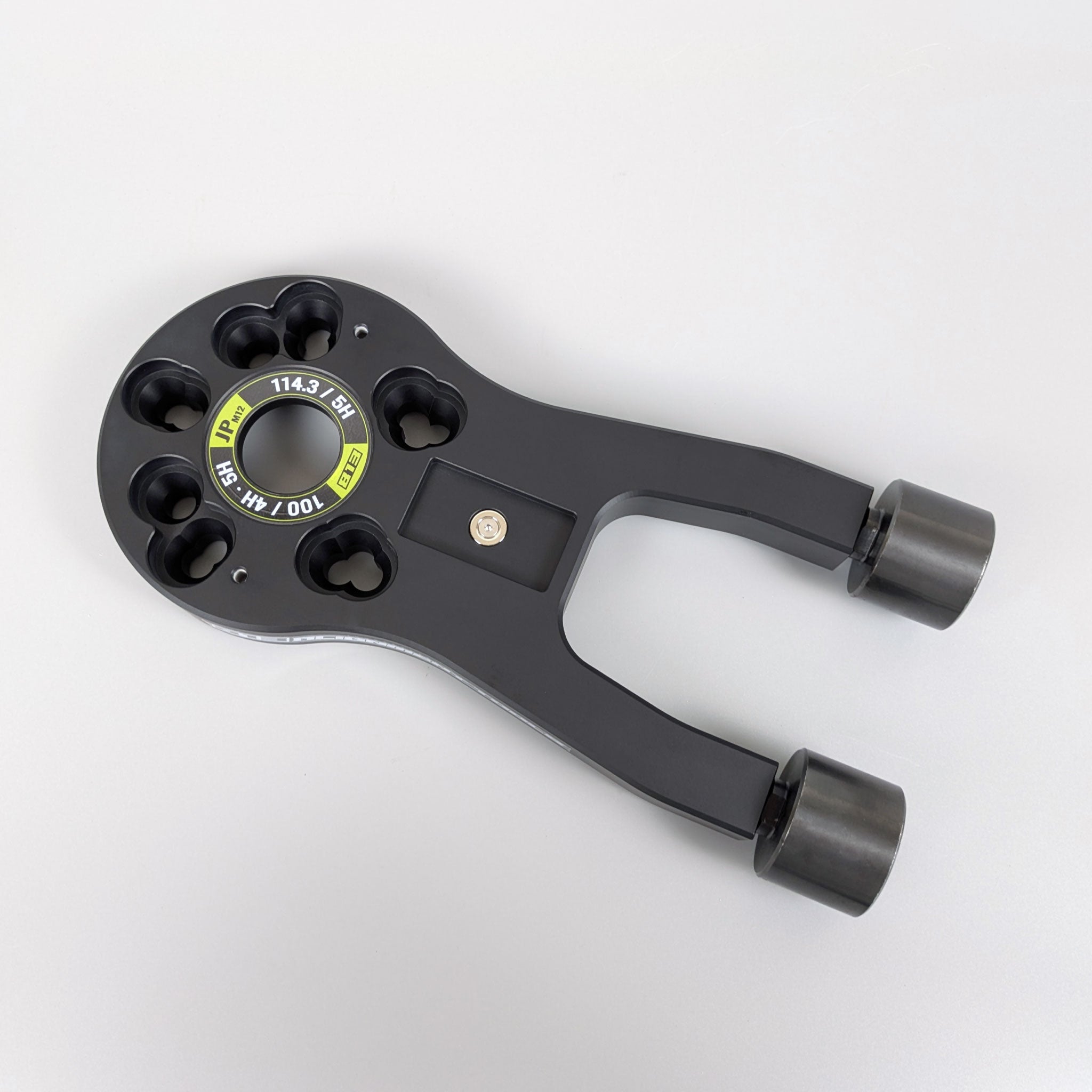

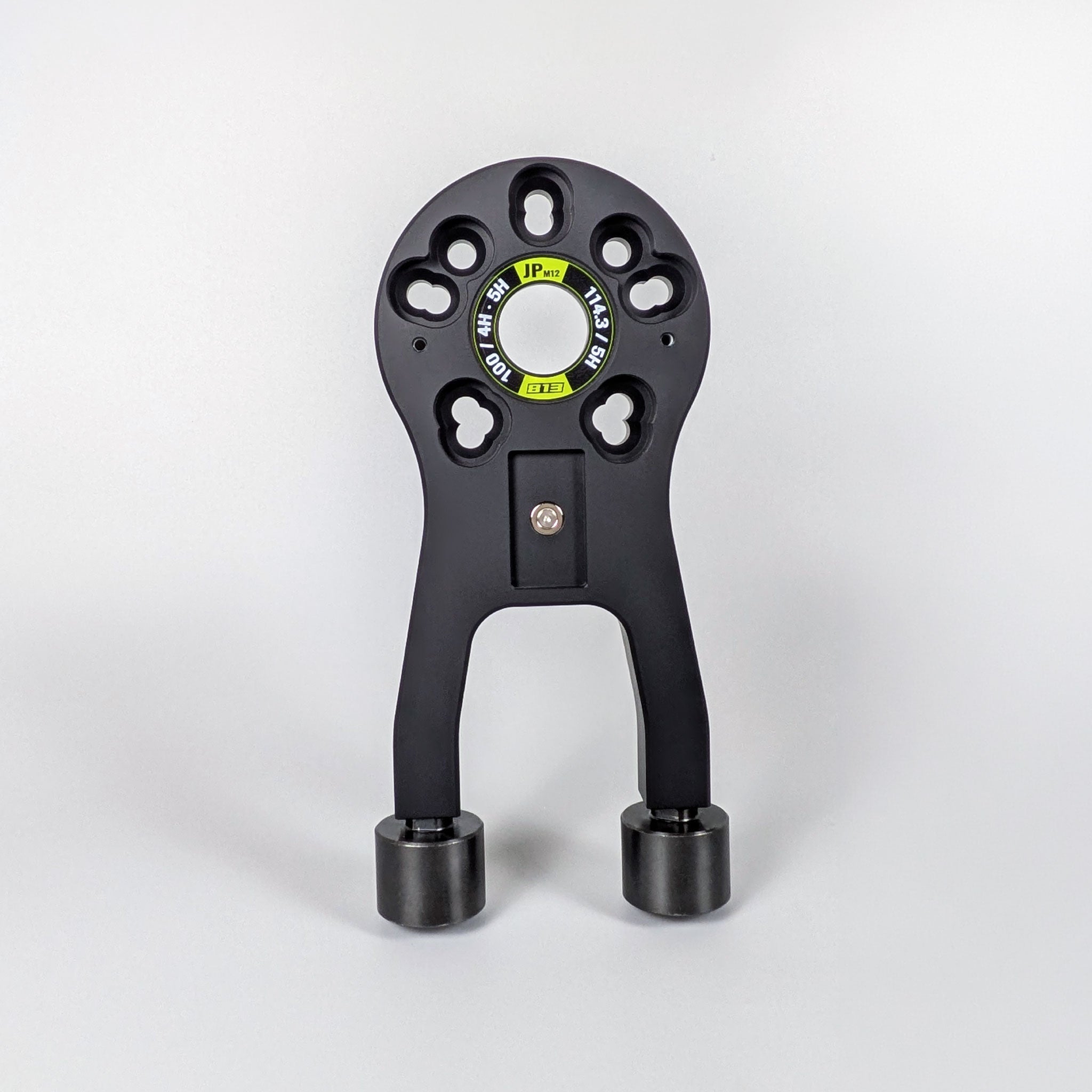

複数のワンメイクレース車両に対応できるよう設計した製作例です。
ロードスター、S-FJ、VITA-01、N-ONEでの使用を想定し、それぞれの要件を1台でカバーできる仕様としました。

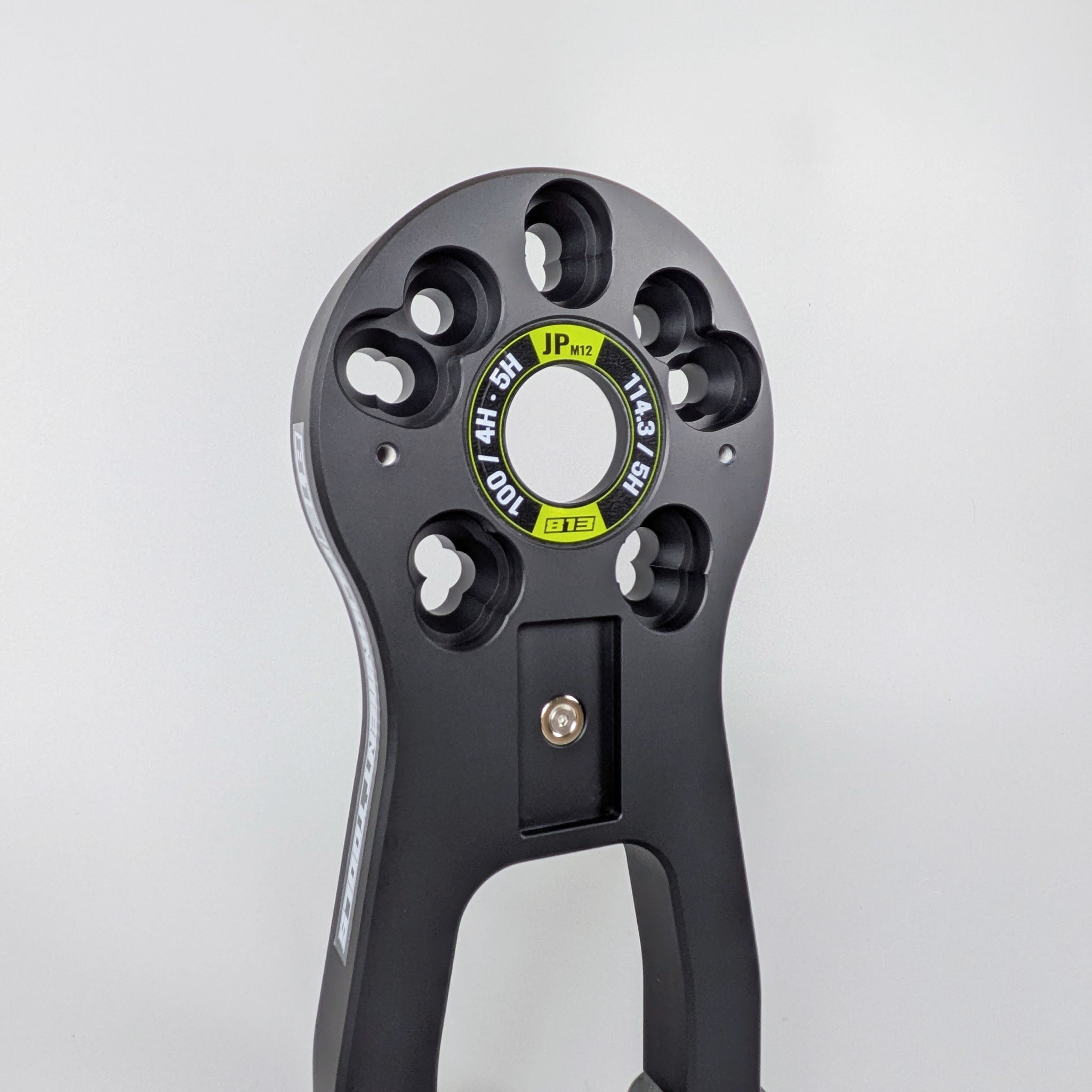

S-FJ向けには、PCD100×4H／センターロック両対応と、前後タイヤ径差に合わせたハブ中心高さ調整機能を追加。

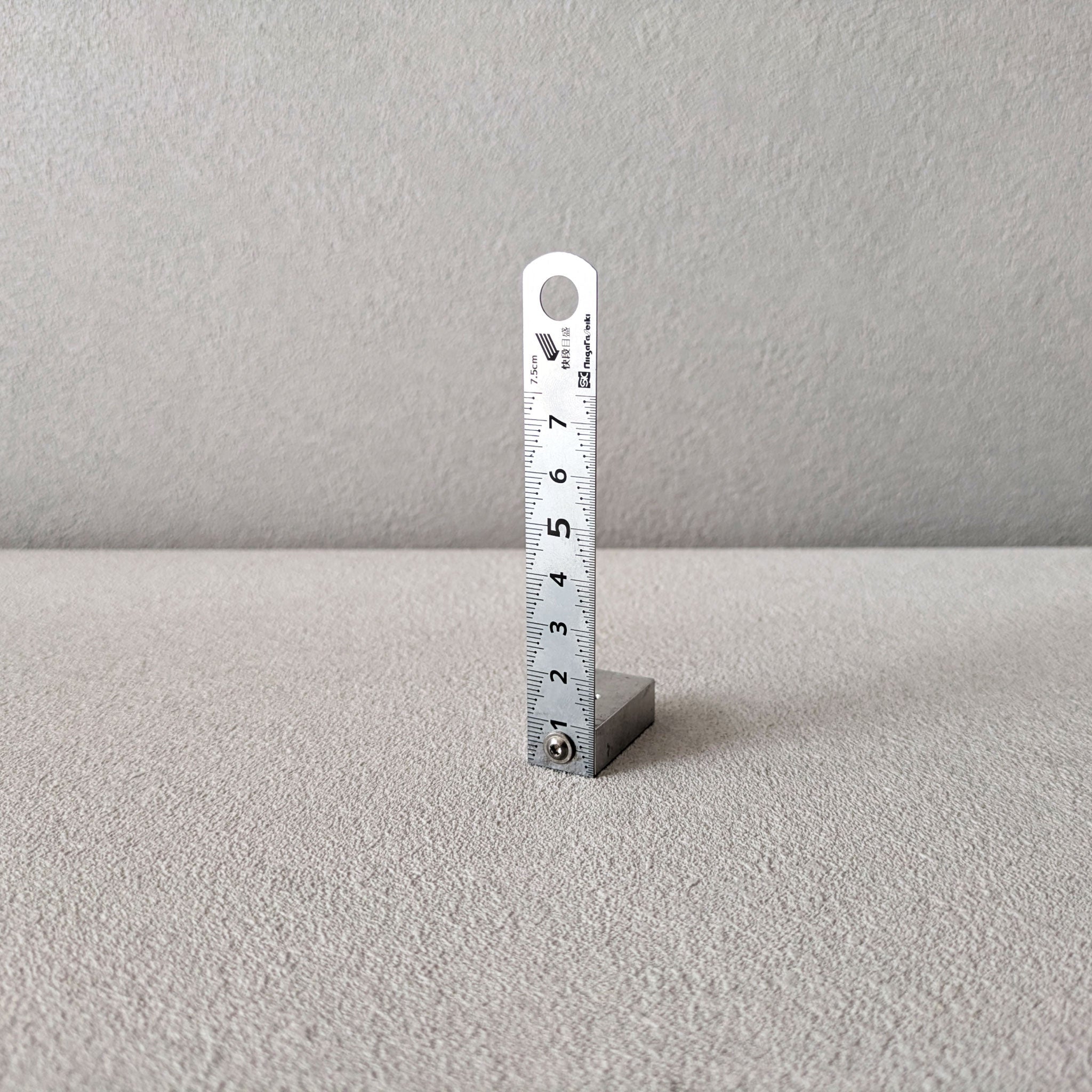

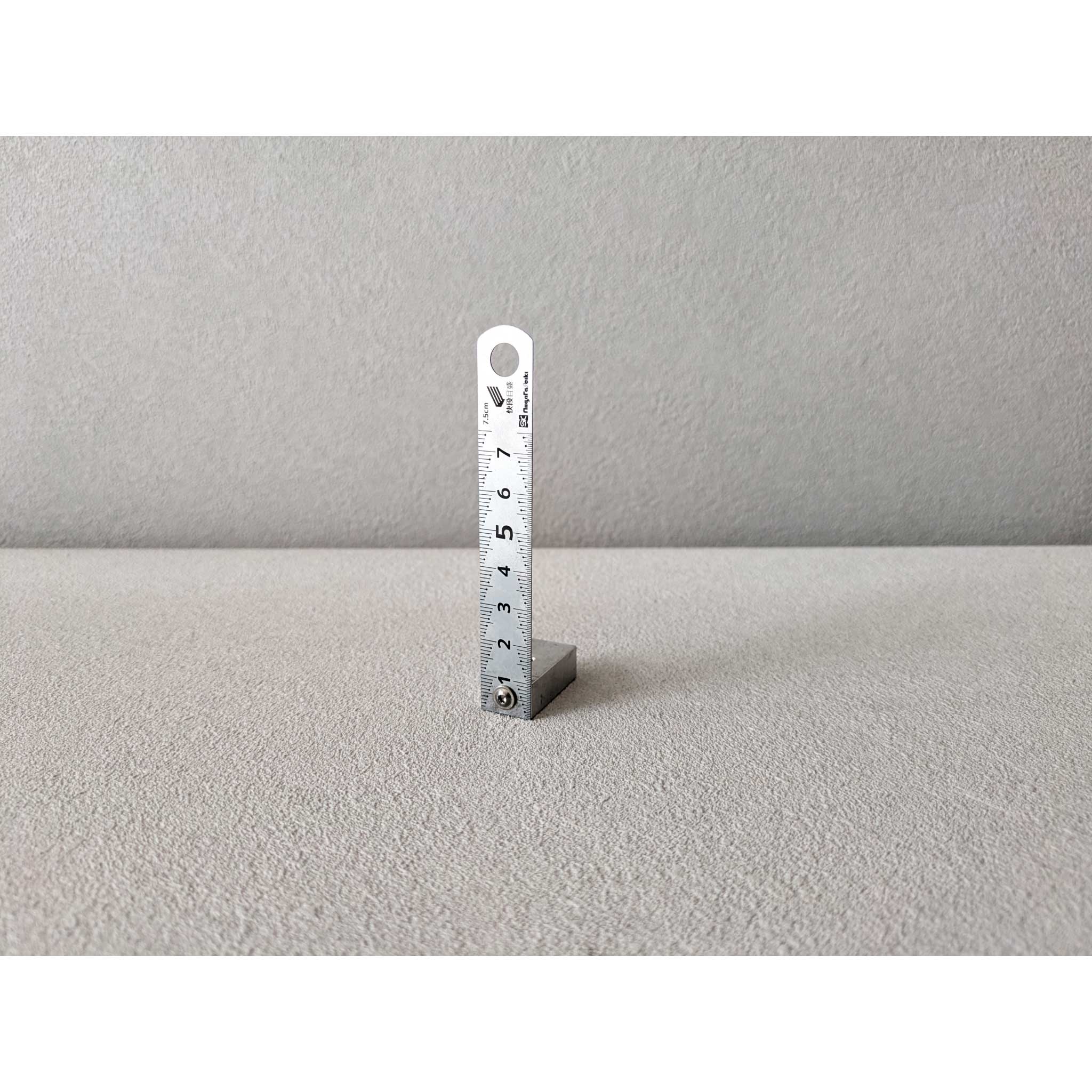

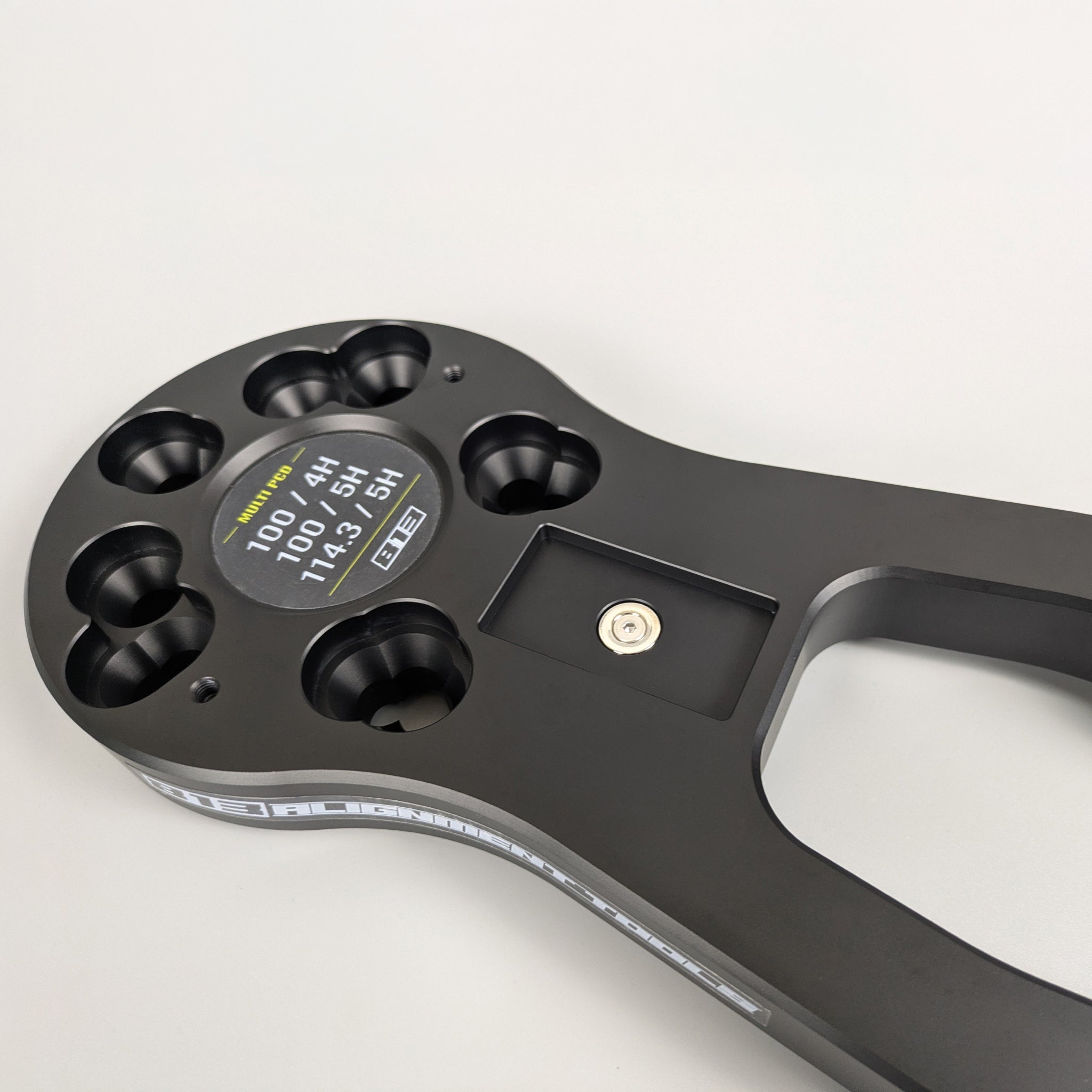

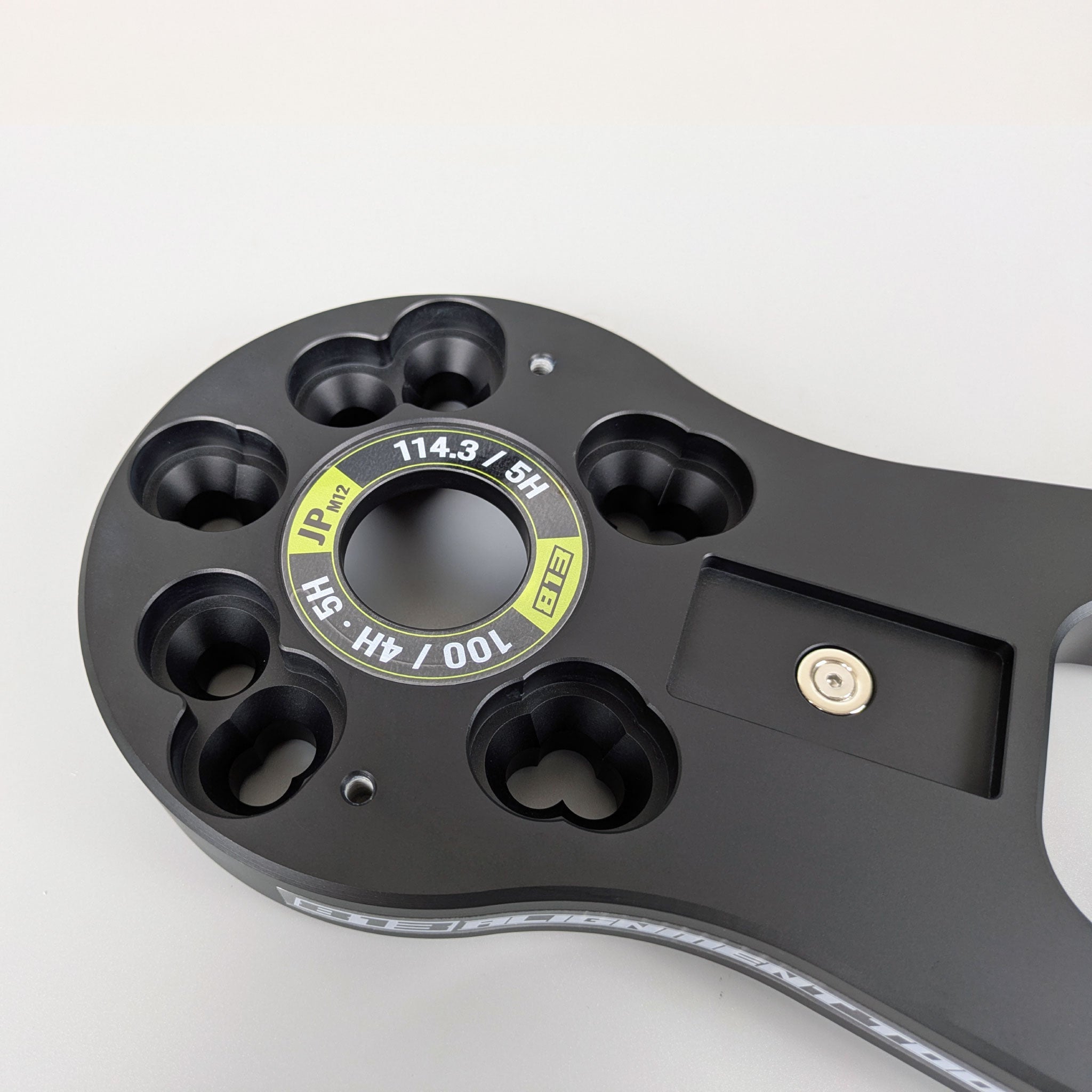

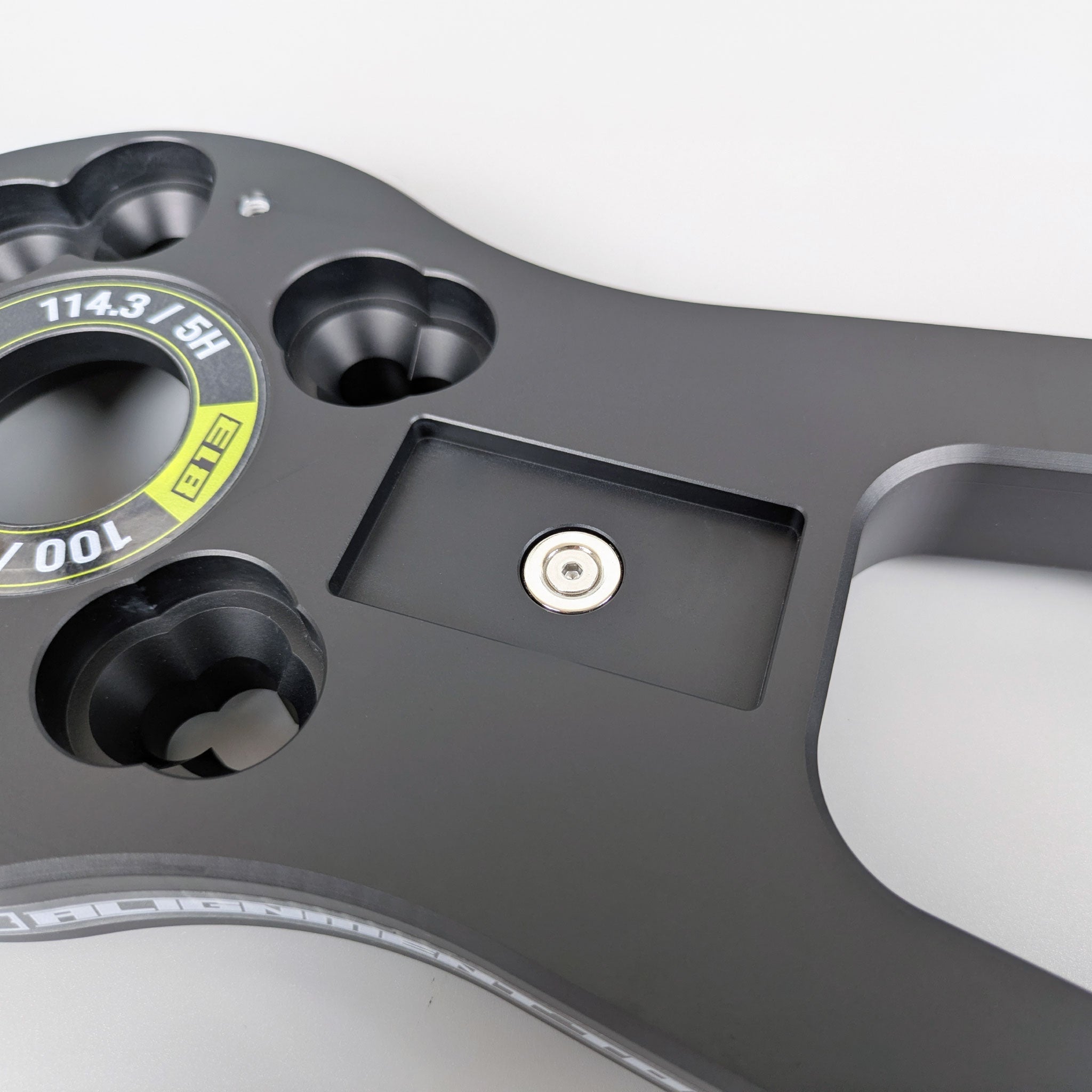

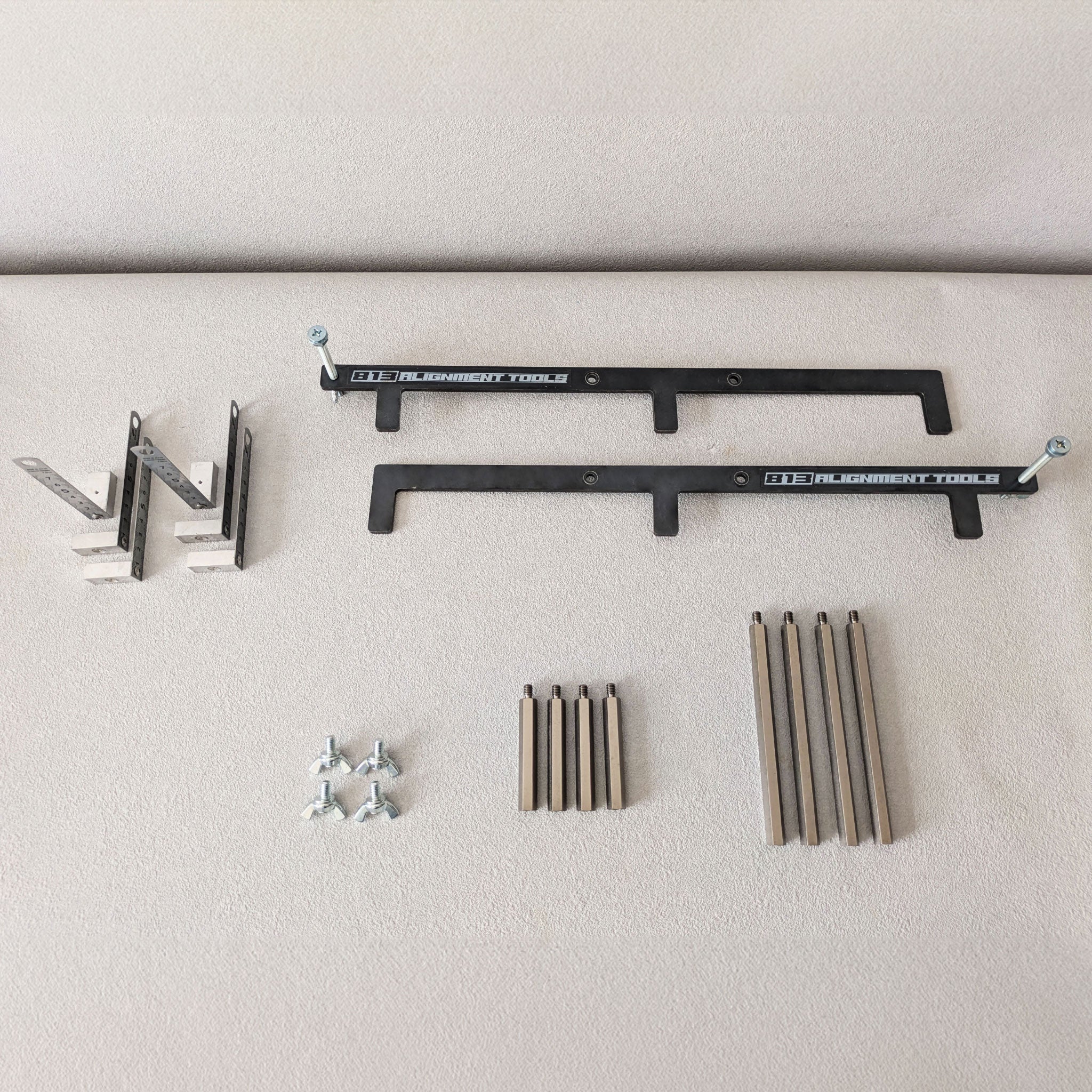

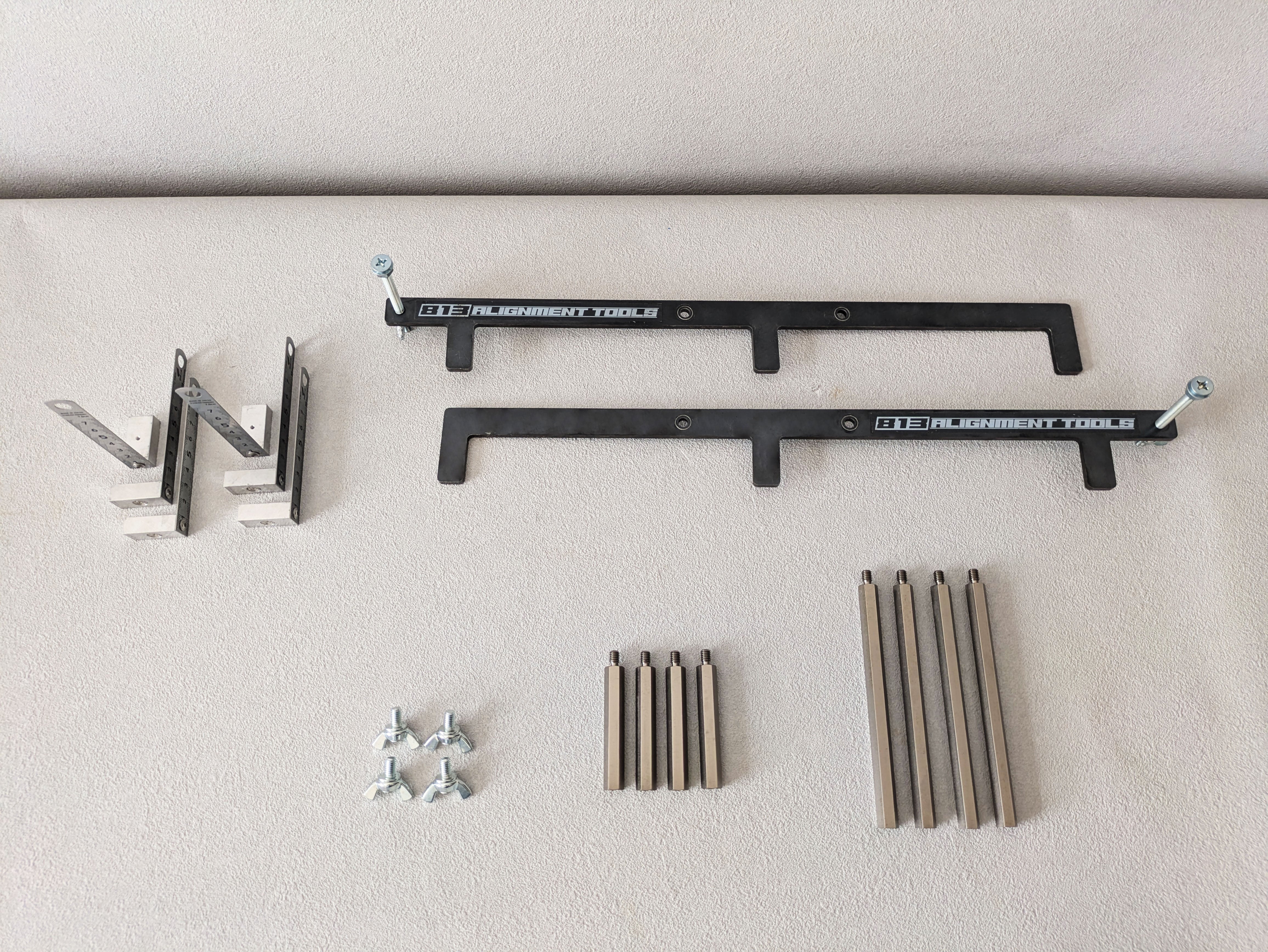

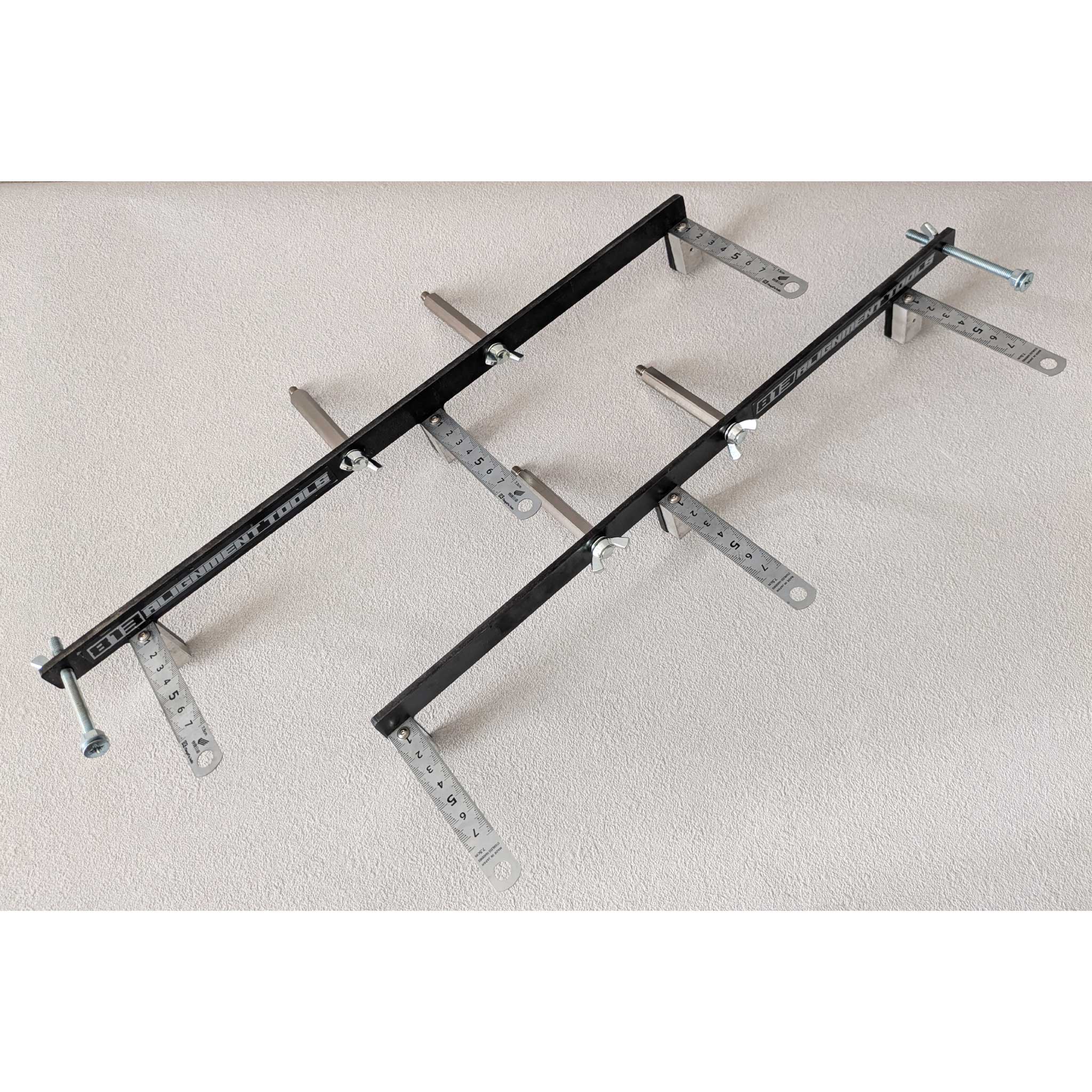

また、13／15／16インチに対応できるよう、トー調整用マグネットスケールの設置位置を複数用意しています。
SPECIFICATION
対象車両 | マルチ |
|---|---|
PCD | 100 |
穴数 | 4穴 |
ハブ中心高さ | 242.5/ 257.5/ 300.5 |
ハブ径 | センターナット対応 |
オーダーメイド対応例
ブレーキキャリパーが下向きに張り出すなど、ホイール取付部に厳しい制約があるケースを想定し、対応可能なフェイスデザインを製作しました。
さらに、ダミーホイールの高さを可変仕様とすることで、前後異径ホイール車両にも柔軟に対応できます。
受注生産だからこそ可能なオーダーメイドとして、お客様の車両条件や目的に合わせ、最適な形状へパーソナライズが可能です。
※特殊仕様については、内容に応じて追加費用をお願いする場合があります。
諸元表
PCD | 100 |
|---|---|
穴数 | 4 |
地面～ハブ中心高さ | 281.2~311.2 |
備考 | ハブ径Φ73.1 |
スーパー耐久 ST-2クラス CIVIC TYPE R
本製作例は、スーパー耐久 ST-2クラス参戦車両 CIVIC TYPE R に採用いただいたダミーホイールキットです。
事前の車両確認を経て製作しました。
耐久レースでは、セットアップ調整だけでなく、軽微な接触後の修正作業にも活用されています。
1430kgを超える重量級車両でも、特別な補強を加えず十分な剛性を発揮します。
また、受注生産のため、PCD120やM14ハブボルトなど、外車や国産ハイパフォーマンスカー特有の仕様にも柔軟に対応可能です。
諸元表
PCD | 120 |
|---|---|
穴数 | 5 |
地面～ハブ中心高さ | 330mm |
ホイールインチ数 | 18インチ |
備考 | ハブボルト:M14 |
